戈马段BNC射频同轴连接器结构设计

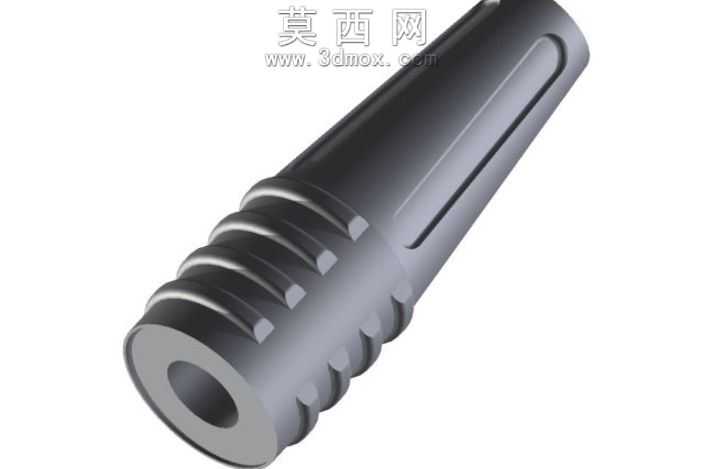

本作品为戈马段BNC射频同轴连接器的三维参数化建模作品，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以连接器的中心轴线为全局设计基准，依次完成内导体插孔、绝缘介质支撑层、外导体壳体、尾部护套的分层结构绘制。建模过程中严格遵循BNC连接器的通用尺寸规范，对前端卡口配合结构做了精准的特征还原：外导体前端的螺旋导向槽、卡位凸台采用扫掠切除与阵列特征组合实现，保证卡口配合的行程尺寸与卡位角度符合射频连接的锁紧要求；壳体中段的防滑滚花结构采用环形阵列的矩形凸台特征构建，既还原了实物的防滑握持触感，也通过特征参数化控制保证滚花的间距、凸起高度均匀一致，避免手动建模带来的尺寸偏差。材质与渲染阶段，针对连接器不同部件的材质特性做了区分设置：外导体金属壳体赋予哑光硬铬金属材质，调整金属粗糙度参数模拟锌合金压铸后经钝化处理的哑光金属质感，避免高反射金属材质带来的结构细节丢失；内导体插孔赋予高抛光黄铜材质，还原铜质接触件的金属光泽；绝缘支撑层赋予黑色阻燃PBT工程塑料材质，调整材质的漫反射参数区分塑料与金属的质感差异。结构设计上，模型为空心贯通结构，内部预留同轴电缆的穿入空间，尾部的阶梯内孔结构适配不同线径的同轴线缆压接需求，壳体外侧的轴向凹槽做了等距分布设计，既可以降低壳体整体重量，也能在压接线缆时起到防滑定位的作用。渲染阶段采用三点布光方案，主光源从侧上方打亮壳体的滚花与卡口结构，辅助光源补全暗部细节，背光源勾勒连接器的外轮廓线条，最终呈现的模型完整还原了BNC连接器的外观结构与装配特征，可用于射频连接组件的装配演示、结构校验以及相关教学场景使用，模型的全参数化特征也支持后续根据不同线缆规格快速调整尺寸，适配不同的使用需求。
