带输入输出线缆的桌面式电源适配器结构

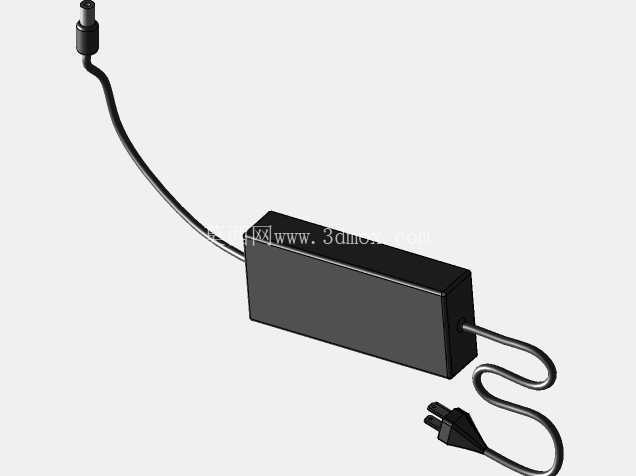

　　日常做消费电子、小型工业控制板卡的配套结构设计时，这类外置直流供电单元是绕不开的配套部件，很多刚入行的工程师容易忽略它的安装与走线空间预留，最后整机装配时才发现干涉、走线弯折半径不足的问题，反而拖慢项目进度。这个模型完整还原了墙插输入段、主体整流变压腔体、直流输出插头段的全结构，连两段线缆的自然弯折形态都做了写实还原，做整机布局验证的时候参考性很强。

　　先从实际应用场景说，这类供电单元的适配范围极广，从桌面级的小型检测仪器、家用网络设备、消费类数码外设，到工业场景里的小型传感器模组、嵌入式控制终端、低压驱动模块，只要是需要将市电交流转换为固定低压直流输出的场景，几乎都能见到同结构产品的身影。它的核心作用就是完成AC-DC的电能转换，同时通过内置的整流、滤波、稳压电路，输出纹波控制在允许范围内的稳定直流电压，避免市电的电压波动、杂波干扰直接作用在后端用电设备上，保障后端电路的工作稳定性，也能起到高低压电气隔离的作用，降低操作人员接触低压侧时的触电风险。

　　从功能特性来看，模型还原的这款产品采用全封闭硬质塑壳结构，接缝处做了卡扣加超声焊接的密封设计，日常使用时可以阻挡日常的灰尘、少量溅水进入内部电路，提升不同使用环境下的可靠性。输入段采用国标两插的一体式线缆设计，不需要额外搭配品字线这类中转连接件，插接到普通墙面插座、插排上即可取电，减少了额外的连接节点，也降低了接触不良的故障概率。输出段采用常见的圆柱型直流插头，是目前低压直流供电领域应用最广的接口形式之一，插头内部做了正负极的物理防呆设计，反插时无法接入，避免正负极接反烧毁后端设备的问题。两段线缆和塑壳主体的连接位置都做了应力释放的锥型过渡结构，也就是常说的线档，日常使用中拉扯、弯折线缆的时候，应力不会直接作用在内部的焊盘接点上，大幅降低线缆从根部断裂的故障概率，这也是这类供电产品可靠性设计里很关键的细节。

　　再说到设计思路，做这类产品的三维结构时，首先要平衡的是内部电路排布空间和外部整体体积的关系：内部需要容纳工频变压器（或开关电源板）、整流桥、滤波电容、稳压IC、保险管等核心元器件，还要预留足够的电气间隙满足安规要求，避免高低压之间出现爬电、击穿的风险；外部则要尽量控制整体体积，减少对桌面、安装空间的占用，同时塑壳的边角都做了圆弧过渡处理，既避免锐边划伤操作人员，也能在产品意外跌落时分散冲击力，降低壳体开裂的概率。模型里还原的线缆自然弯折形态也很有参考价值，实际选型做布局时，不能只按线缆拉直的状态计算空间，要考虑线缆自身的弯曲半径——一般这类PVC外皮的电源线缆，最小弯折半径不能小于线缆外径的4倍，否则长期弯折会导致内部铜芯断裂，所以在整机结构设计时，要给线缆预留足够的走线空间，避免出现线缆被壳体挤压、过度弯折的情况。

　　关于外形尺寸与安装边界，这类功率等级的桌面式电源适配器，主体腔体一般为长方体结构，长宽尺寸通常控制在可单手握持的范围内，厚度不会超过30mm，不会占用过多的桌面摆放空间。做整机配套设计时需要注意几个边界：首先是主体的摆放空间，要避开设备的散热风口，不能贴在设备的发热面上，否则适配器自身工作产生的热量无法散出，会导致内部元器件过热降效甚至烧毁；其次是输入侧的空间预留，墙插端插接后，插头和线缆需要预留至少50mm的直线段再做弯折，避免线缆和墙面、插排周边的其他插头产生干涉；输出侧的直流插头插入设备供电口后，也要预留足够的插拔操作空间，不能被周边的结构件挡住，导致后期维护时无法插拔插头。另外还要注意，这类适配器一般是靠自身壳体自然散热，所以安装摆放时不能覆盖毛巾、塑料膜这类隔热物品，模型里的壳体表面做了细微的磨砂纹理处理，其实也是为了适当增加散热面积，同时提升手持插拔时的摩擦力。

　　很多工程师在做整机BOM选型和结构验证时，往往只关注电源的电气参数，忽略了结构尺寸、线缆长度、弯折半径这些物理参数，最后打样回来才发现电源适配器放不进预留的安装位、线缆长度不够、插头和周边结构干涉，反而要重新改模调整，浪费大量的时间和成本。这类全结构的三维模型，刚好可以在设计阶段导入到整机装配体里做干涉检查、布局验证，提前规避这些结构层面的问题，把问题扼杀在设计阶段，减少后期试产的整改工作量。
