电脑散热风扇一体式塑料外框结构设计

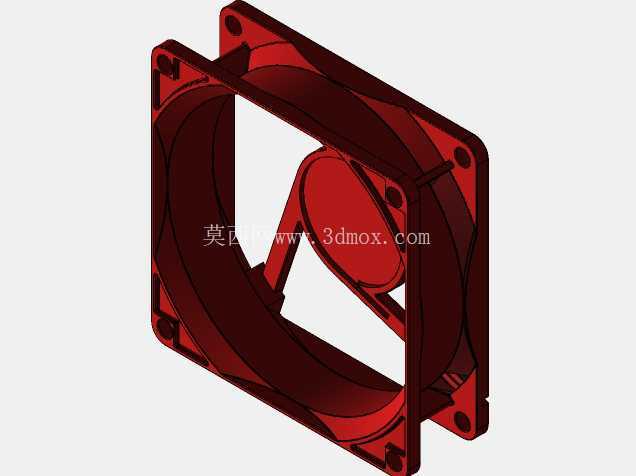

　　日常做消费电子散热结构选型时，这类方形轴流风扇外框是接触频次极高的部件，从台式机机箱散热、工控机柜通风、服务器机架风冷到小型电源模块散热，几乎所有需要强制风冷的电子设备舱内，都能见到同结构扇框的应用。不同于金属材质的扇框设计，这款一体式塑料外框采用注塑成型工艺，整体为标准正方形安装轮廓，四个角预留的沉头安装孔位完全匹配行业通用的安装孔距规范，不需要额外做转接支架就能直接固定在机箱面板、散热鳍片组或者设备通风口位置，安装时只需要对应孔位拧入对应规格的自攻螺丝或者加装橡胶减震钉即可，适配绝大多数标准尺寸的轴流扇叶组件。

　　从结构设计逻辑来看，这款外框做了等厚度的围边加强，框体内部的导流环和中心电机座通过三根均匀分布的支撑筋连接，支撑筋的截面做了流线型修型，不会在扇叶转动时产生额外的风切紊流，能有效降低风扇运转时的气动噪音，同时支撑筋的厚度经过校核，既能保证中心电机座的装配同轴度，避免扇叶转动时出现蹭框的问题，也不会过度遮挡通风截面积影响通风效率。外框的进风侧和出风侧做了微小的倒角处理，进风侧的圆角能引导气流更平顺地进入扇叶做功区域，减少进风端的涡流损失，出风侧的直边设计则可以让吹出的气流保持更好的指向性，避免气流过早扩散影响定向散热的效果。

　　在安装边界的设计上，框体的整体厚度控制在常规风扇的标准厚度区间，四个安装孔的中心距严格遵循通用安装规范，孔位周边做了局部加厚处理，避免安装时螺丝锁紧力过大导致塑料框体出现开裂变形，同时框体边缘的分型面做了错位隐藏设计，合模线位于框体侧面非装配面，不会影响安装时框体和安装面的贴合度，避免出现缝隙漏风的问题。实际应用中，这类扇框除了搭配标准轴流扇叶做独立散热风扇使用，还可以直接集成在机箱的通风面板上，作为一体式通风结构使用，省去额外的风扇固定支架，减少整机的装配零件数量。设计过程中需要重点关注中心电机座的平面度和支撑筋的位置精度，电机座的安装平面如果出现翘曲，会导致电机装配后出现偏斜，直接影响扇叶的转动动平衡，轻则增大运转噪音，重则导致扇叶和框体摩擦出现卡滞；支撑筋的位置如果偏移，会导致中心座和外框的同轴度超差，扇叶转动时的圆周间隙不均匀，同样会带来噪音和振动问题。另外框体的材料选择通常会选用耐温的ABS或者改性PP材料，兼顾注塑流动性和结构强度，在设备长期运行的温度环境下不会出现软化变形，保证结构尺寸的稳定性。

　　不同于定制化的异形散热结构，这种标准尺寸的风扇外框通用性极强，不管是做新设备的散热结构设计，还是旧设备的散热配件替换，都可以直接适配，不需要重新开模定制，能大幅缩短产品的开发周期，降低配件的采购和维护成本。在做整机散热风道设计时，这类框体的方形结构可以紧密拼接，多颗风扇并排安装时不会出现多余的缝隙漏风，能够组成阵列式的风冷模组，满足大通风量的散热需求，比如服务器机柜的散热墙、工业设备的通风过滤单元，都是采用这类标准扇框的风扇拼接组成。框体的边角位置做了微小的圆角过渡，既可以避免注塑时出现应力集中导致的边角开裂，也能在装配操作时避免尖锐边角划伤操作人员，细节处理完全符合常规电气配件的安全设计要求。
