户外立式垂直安装高压熔断器结构模型

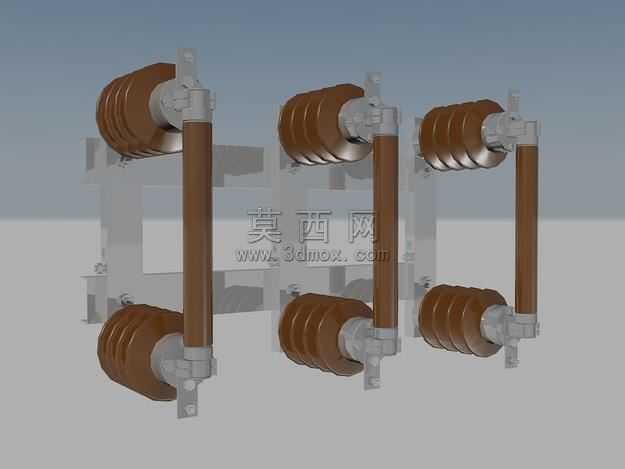

本模型为户外垂直安装的中高压熔断器三维建模成果，建模过程中严格遵循户外电力设备的实际结构比例进行尺寸还原，首先通过基准面定位确定三相熔断器的排布间距，保证相间安全距离符合户外电力设备的安装规范。建模阶段对绝缘瓷瓶部分采用旋转凸台特征生成主体轮廓，再通过圆周阵列还原瓷瓶表面的伞裙结构，该结构设计可在户外雨天增大爬电距离，提升绝缘可靠性；中部的熔断管采用拉伸与薄壁特征结合的方式制作，还原了熔管的中空腔体结构，同时对两端的金属连接端盖进行细节建模，还原了端盖与熔管的卡接结构、与上下支架的铰接安装位。金属支架部分采用焊接结构的建模逻辑，通过多实体组合还原横担、固定抱箍、接线端子的装配关系，对螺栓安装孔、接地端子的细节均做了精准还原，保证模型可直接用于装配干涉检查与安装模拟。材质渲染阶段，为绝缘瓷瓶赋予棕褐色陶瓷材质，调整材质粗糙度模拟户外瓷件的半哑光质感，为熔断管赋予酚醛树脂绝缘材质，还原其深棕色绝缘管的外观特征，金属部件则根据功能区分材质：导电接线端赋予镀锡铜材质，固定支架赋予热镀锌钢材材质，还原户外电力金具的防腐镀层质感，同时为金属部件添加轻微的环境做旧效果，模拟设备长期户外使用的真实状态。设计思路上，该模型采用三相分体式排布结构，每相熔断器独立固定在横担支架上，支持单极单独更换，垂直安装的结构可保证熔断后熔管依靠自重顺利跌落，形成明显断开点，满足户外高压线路过流保护的安全要求，模型整体结构完整，各部件装配关系清晰，可用于电力设备安装教学、户外配电方案展示、产品结构优化设计等场景。
