可伸缩调节式液晶电视壁挂安装支架

　　这款壁挂安装支架主要面向平板显示设备的墙面固定场景，覆盖家用客厅电视挂载、商用展厅显示屏安装、会议室大屏固定等多类使用场景，替代传统落地支架节省室内空间，同时可根据观看需求调整屏幕位置与角度，避免固定挂架无法调节视角的使用痛点。从实际使用功能来看，支架采用多段铰接伸缩臂结构，收拢状态下可让显示设备紧贴墙面，减少空间占用，拉伸状态下可将屏幕向外拉出一定距离，满足不同观看距离的调整需求，同时铰接位置可实现水平方向左右偏转、垂直方向俯仰角度调节，用户可根据坐姿、观看位置调整屏幕朝向，减少长时间观看的视觉疲劳，适配不同户型的客厅布局、不同高度的安装墙面。

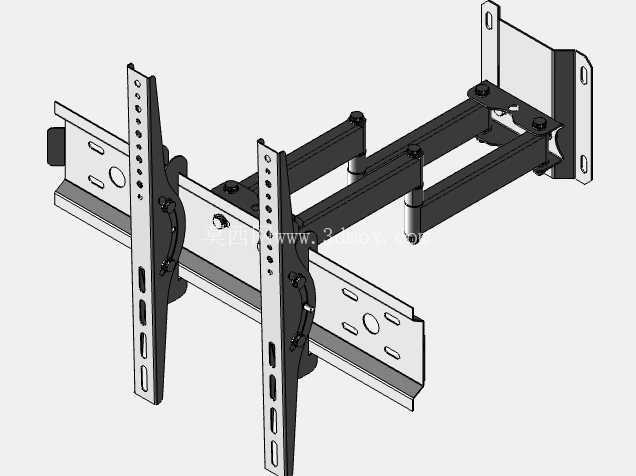

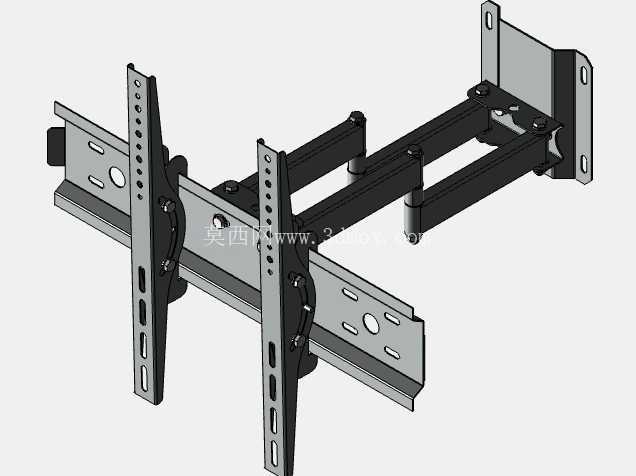

　　设计阶段首先考虑挂载承重能力，整体采用冷轧钢板冲压成型的结构件，壁挂底座通过膨胀螺栓与实体墙面固定，接触墙面的底座板设置多组安装孔位，适配不同间距的墙体膨胀螺栓安装要求，避免单组螺栓受力过大导致的脱落风险；与显示设备连接的挂板设置多组长条调节孔，可适配不同孔距的电视背部安装螺孔，覆盖主流尺寸段平板电视的安装孔位标准，无需额外打孔转换即可完成固定。伸缩臂部分采用双组平行四连杆结构，保证拉伸、偏转过程中屏幕始终保持水平状态，不会出现单侧倾斜的问题，各铰接转轴位置设置阻尼结构，调整角度后可自动锁止定位，无需额外紧固旋钮即可保持调整后的姿态，日常使用中不会出现屏幕下垂、角度偏移的情况。

　　从安装边界尺寸来看，收拢状态下支架整体厚度较薄，不会让屏幕与墙面之间留下过大缝隙，影响整体美观度；最大拉伸长度可满足屏幕拉出后进行接线、清洁背部接口的操作空间需求，无需将屏幕从支架上拆下即可完成线材更换、接口插拔等操作。左右偏转角度覆盖常规观看的视角范围，即使在房间侧面位置也能将屏幕调整到正对观看者的角度，俯仰调节可适配不同安装高度的使用需求，比如较高位置安装时可将屏幕向下倾斜一定角度，避免观看时仰视造成的颈部不适。结构设计上所有钣金边缘都做了折边钝化处理，安装过程中不会划伤施工人员手部，各连接位置的紧固件都采用防松设计，长期使用不会因为屏幕开合、角度调整出现螺丝松动的问题。

　　挂板与伸缩臂的连接位置设置快拆结构，安装时可先将壁挂底座固定在墙面、挂板固定在电视背部，再将挂板卡入伸缩臂的连接位即可完成整体装配，降低高空作业的安装难度，也方便后续设备维护时快速拆下屏幕。支架整体表面做了防锈喷塑处理，适配室内干燥环境下的长期使用，不会因为日常空气湿度出现锈蚀掉漆的问题，所有受力位置都做了加强筋冲压处理，在控制整体材料厚度、降低支架自重的同时保证结构强度，避免长期挂载出现结构变形。实际选型过程中，需要根据挂载屏幕的重量、背部安装孔距匹配对应规格的支架，安装前确认墙面为实体承重墙，空心砖墙、轻质隔墙需要使用对应的膨胀螺栓配件，保证底座固定的可靠性；接线时可将屏幕拉出至最大行程，预留足够的手部操作空间，接线完成后将屏幕推回收拢状态，调整至合适的观看角度即可。
