基于nano Arduino的密码式自动门锁结构设计

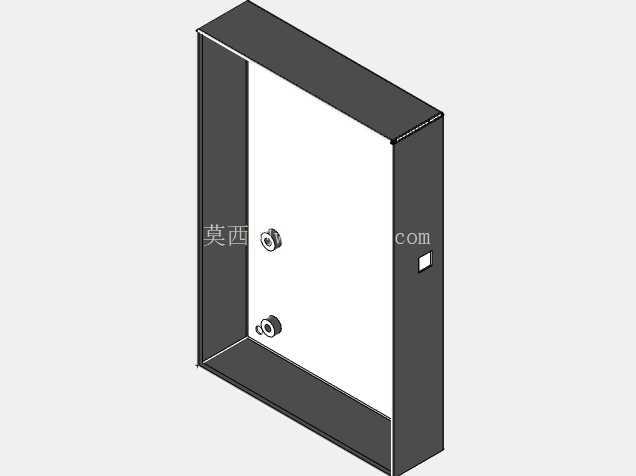

　　这款自动门锁的三维结构设计，核心围绕民用及小型商用场景的出入口管控需求展开，适配室内办公室、小型储物间、私人工作室等场景的平开门安装使用，替代传统机械锁具实现无钥匙化的出入权限管控，解决机械钥匙易丢失、复制权限难追溯的实际使用痛点。从结构布局来看，整体采用薄型盒式主体设计，主体外壳采用钣金折弯拼接结构，厚度控制在适配常规门体侧边安装的尺寸范围内，安装时无需对现有门体进行大规模开槽改造，仅需在门侧对应位置预留锁舌伸缩的通孔，通过侧边的固定孔位即可完成主体与门体的紧固连接，安装边界适配厚度40mm-60mm的常规室内木质、复合材质门体，锁舌采用斜舌式结构设计，常态下处于伸出状态实现门体闭合锁止，触发解锁信号后锁舌回缩完成开门动作，锁舌伸缩行程控制在12mm，既保证锁止状态下的卡合强度，又避免行程过长导致的解锁卡顿问题。

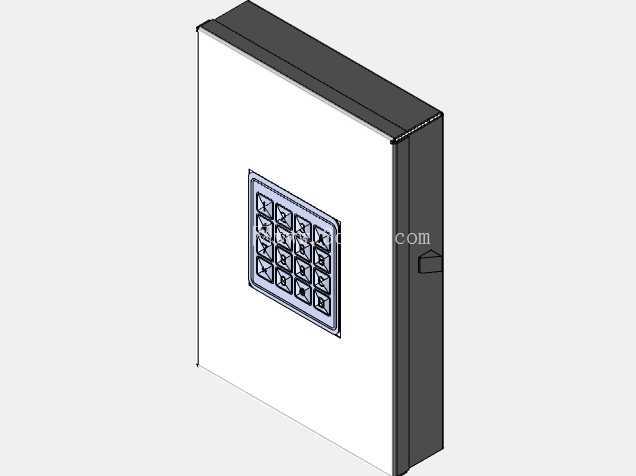

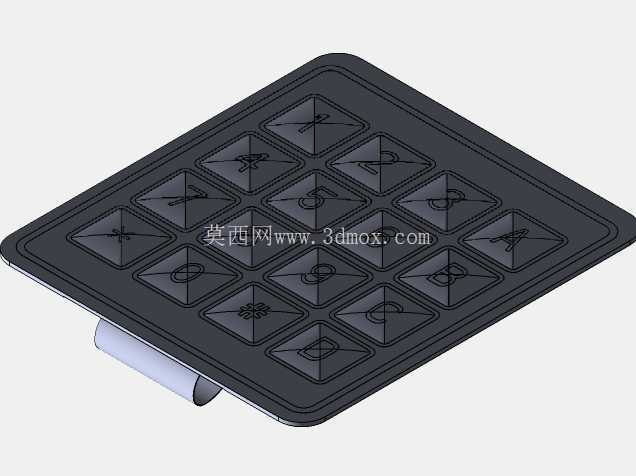

　　前面板集成的16键矩阵密码按键模块采用下沉式嵌入设计，按键面板与外壳表面齐平，避免日常使用中磕碰导致按键损坏，按键下方预留了主控电路板的安装腔室，nano Arduino主控板通过螺柱固定在腔室内的安装柱上，电路板与按键模块、锁舌驱动机构之间采用插接式接线端子连接，无需焊接即可完成整机组装，方便后期维护时的部件更换。驱动部分采用微型直流减速电机搭配齿轮齿条传动结构，将电机的旋转运动转化为锁舌的直线伸缩动作，传动齿轮组采用模数0.5的小模数齿轮设计，整体传动结构紧凑，运行噪音控制在40分贝以内，避免解锁时产生过大异响影响周边环境，同时在传动结构末端设置了位置检测触点，锁舌伸出或回缩到位后自动切断电机供电，避免电机长时间堵转烧毁。

　　设计过程中充分考虑了日常使用的可靠性，外壳接缝处采用错位搭接结构，避免灰尘、飞溅的液体从接缝处进入内部腔室，适配日常室内环境的使用防护需求，内部走线全部沿腔室内预设的走线槽排布，避免活动部件运动过程中剐蹭线材导致线路破损，电源输入部分预留了常规USB供电接口与外置直流电源接口两种供电方式，可根据安装现场的供电条件灵活选择供电方案，同时预留了备用电源的安装位，避免外部供电中断时锁具无法正常解锁。

　　从结构建模的细节来看，所有零部件的配合公差均按照五金加工与3D打印的常规工艺精度设置，外壳钣金件的折弯半径预留0.2mm的工艺余量，塑料按键的脱模斜度设置为1.5度，保证加工生产时的零部件可顺利脱模与装配，各部件之间的连接螺柱全部采用标准M3规格，通用市面上的标准紧固件，无需定制特殊规格的连接配件，降低生产与维护的配件成本。锁体与门框配合的锁扣盒采用独立可调式结构，安装时可根据门体与门框之间的间隙微调锁扣盒的前后位置，避免因门体安装间隙偏差导致锁舌无法正常卡入锁扣盒的问题，锁扣盒的导向斜面做了大圆角处理，门体闭合时即使存在少量位置偏差，锁舌也可沿导向斜面顺利滑入锁扣位，保证锁止动作顺畅。
