自制立式双支撑笔记本改装支架结构

　　日常桌面办公场景中，不少用户会遇到笔记本平放占用桌面空间、屏幕高度过低导致颈椎疲劳的问题，尤其是在搭配外接键鼠使用时，立式放置笔记本能够大幅释放桌面操作区域，同时将屏幕抬升至与视线平齐的高度，改善长时间办公的坐姿舒适度。这款立式双支撑结构的设计，正是针对二手笔记本外壳缺失、无法常规直立放置的改装需求开发，无需依赖原厂机身外壳的结构强度，通过独立的支撑框架完成对笔记本屏幕与主机部分的夹持固定。

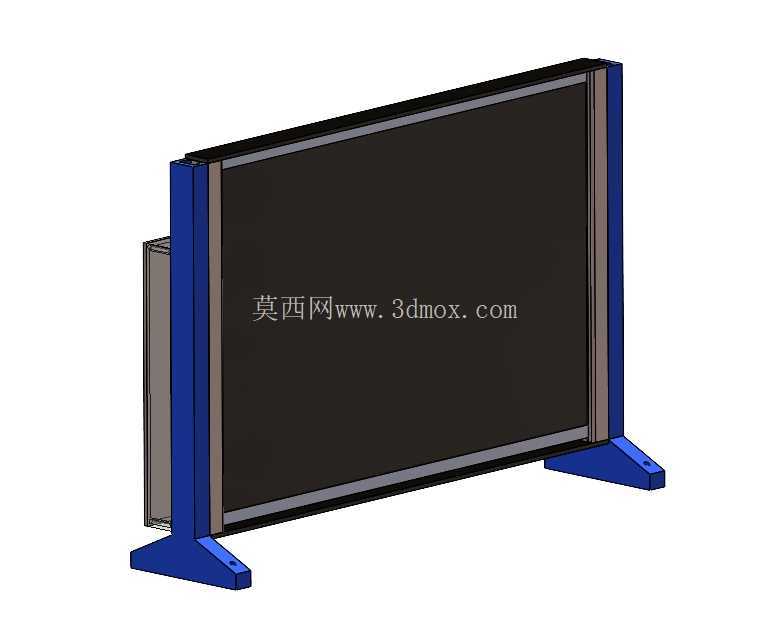

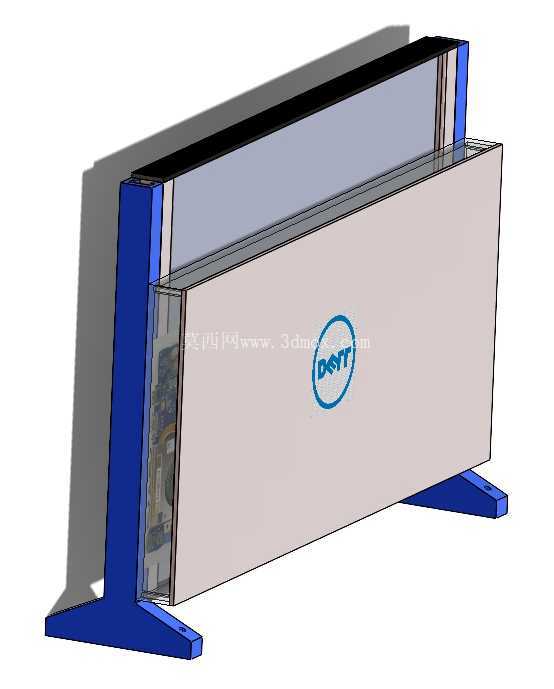

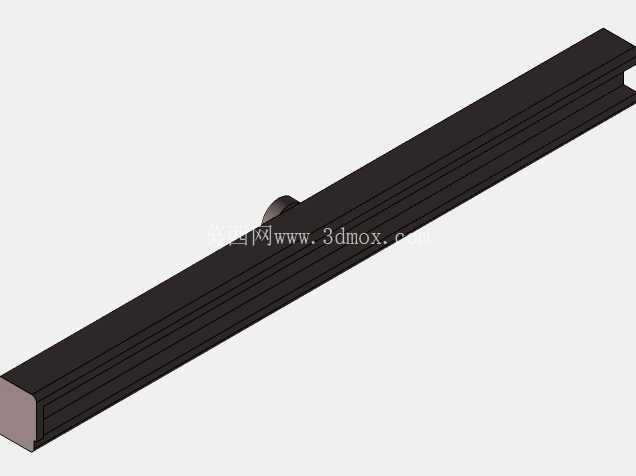

　　从结构设计逻辑来看，整体采用双侧立式立柱搭配底部支撑脚的布局，两侧蓝色立柱为主要受力构件，采用等截面矩形型材结构，沿竖直方向布置，立柱内侧设置有与屏幕侧边匹配的限位卡槽，卡槽内预留有缓冲垫安装位，避免硬质结构直接接触屏幕边框造成刮蹭或挤压损伤。底部支撑脚采用向外延伸的L型折弯结构，每个支撑脚底面预留两个安装固定孔，既可以直接放置在桌面依靠自身摩擦力保持稳定，也可以通过螺栓将整个支架固定在工作台面或者定制的设备机架上，适配不同的使用场景需求。

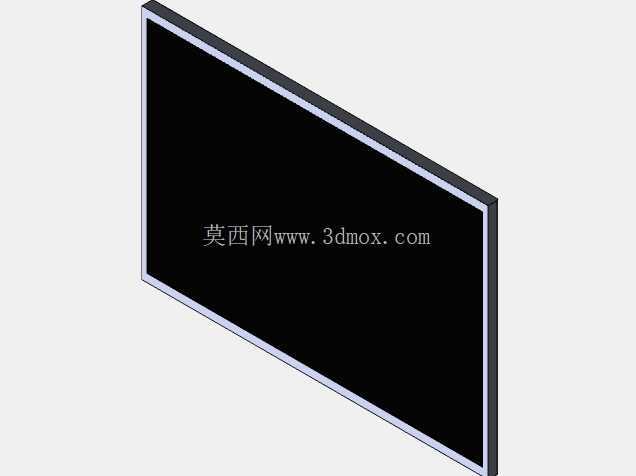

　　在功能特性上，该结构没有采用常见的角度调节机构，而是采用固定竖直角度的夹持设计，一方面简化了整体结构，减少了活动铰接点带来的松动风险，另一方面针对改装后的笔记本无完整外壳的特点，固定角度的夹持能够提供更均匀的夹持力，避免屏幕部分因为受力不均出现变形。屏幕固定区域的边框采用窄边设计，不会遮挡屏幕显示区域，背部预留有足够的走线空间，方便笔记本的电源线、视频输出线、外设连接线从支架背部穿出整理，不会出现线缆挤压弯折的问题。

　　从安装边界尺寸来看，两侧立柱的间距根据常规14到15.6英寸笔记本屏幕的宽度设计，夹持区域的深度适配常规笔记本屏幕的厚度范围，底部支撑脚的横向延伸长度经过重心校核，当笔记本整体安装到位后，整个结构的重心投影完全落在两个底部支撑脚的支撑面范围内，即使受到桌面轻微碰撞也不会出现倾翻。立柱的高度根据屏幕竖直放置后的重心位置设定，支撑点覆盖屏幕侧边从底部到四分之三高度的区域，避免屏幕上部因为缺少支撑出现晃动。

　　实际应用中，这类结构除了用于个人改装缺失外壳的笔记本之外，也可以经过尺寸调整后用于工业现场的小型显示屏固定、嵌入式工控屏的桌面安装场景，结构本身的零件数量少，加工难度低，所有构件都可以采用常见的板材折弯或者型材切割加工完成，不需要开模制作，小批量制作或者个人DIY都能够快速实现。设计过程中没有采用复杂的曲面造型，所有连接位置都采用直角过渡，一方面降低加工时的精度要求，普通的切割、折弯设备就能够完成零件制作，另一方面也方便后期根据不同尺寸的屏幕调整立柱间距和支撑高度，只需要更改立柱和底部横梁的长度尺寸就能够适配不同规格的显示设备，结构的拓展性较强。

　　在受力校核层面，设计时重点考虑了屏幕安装后的侧向受力情况，两侧立柱与底部支撑脚之间采用刚性连接，连接位置设置有加强筋结构，避免长期使用后连接处出现疲劳变形。夹持位置的受力点避开了屏幕内部的电路板和排线区域，所有夹持力都作用在屏幕的金属边框位置，不会对屏幕本身的显示组件造成挤压损伤。背部预留的空间除了走线之外，也可以根据使用需求加装小型散热风扇，辅助笔记本在立式放置时的散热，避免因为竖直放置后原有散热风道受阻导致的硬件过热问题。
