蓝牙RFID双控滑动齿轮式自动门锁

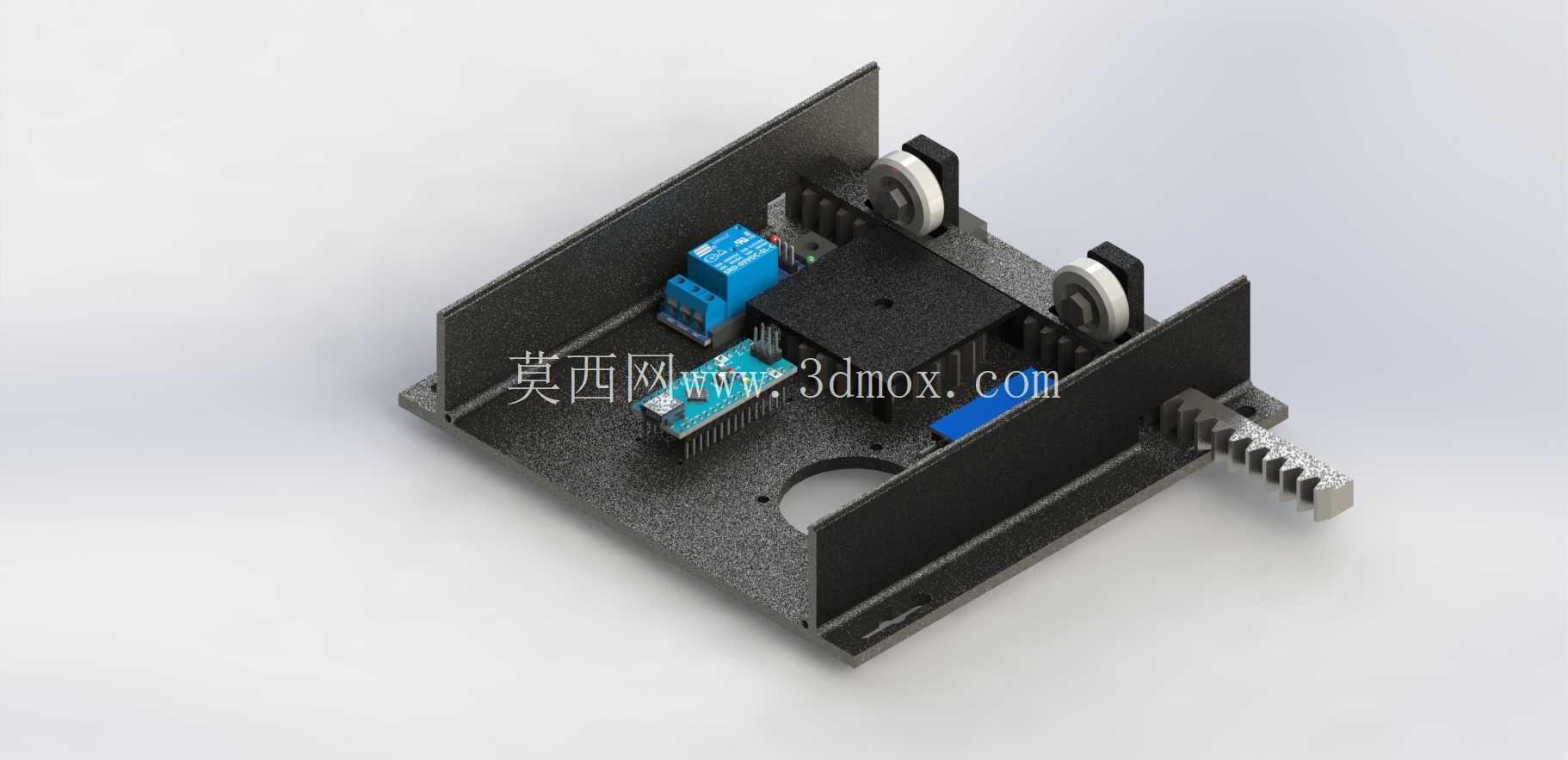

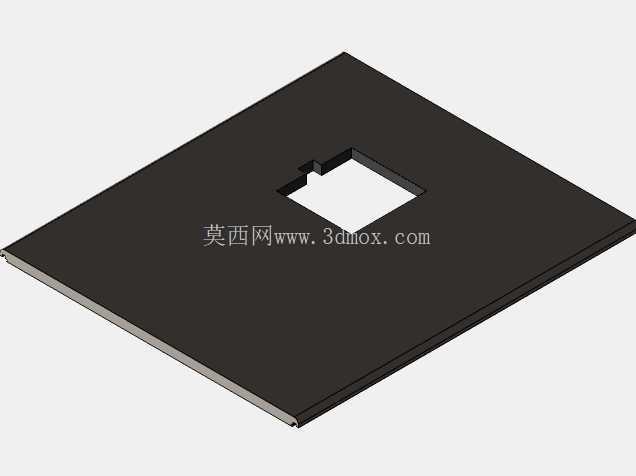

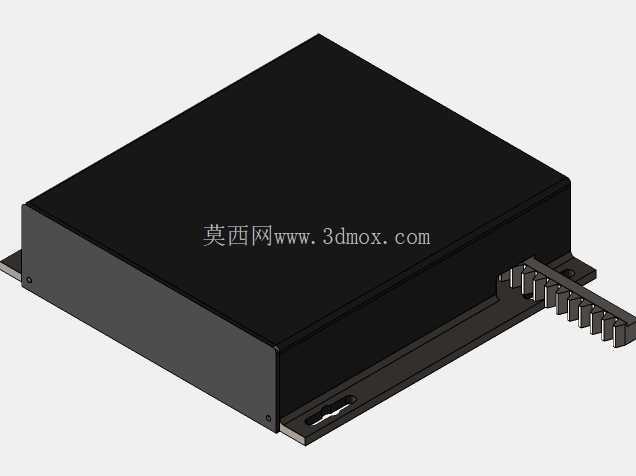

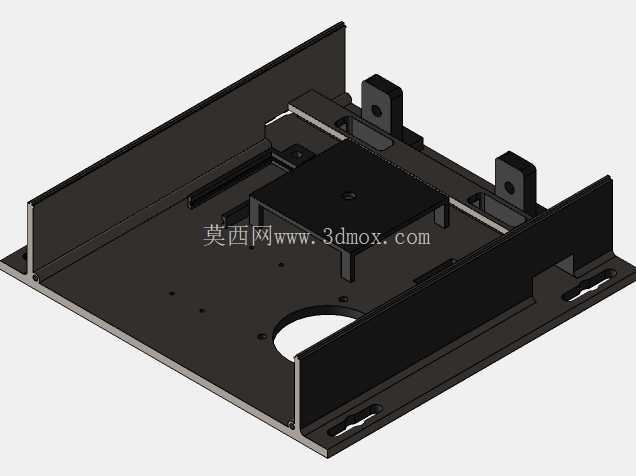

　　在商用办公区门禁、仓储间权限管控、小型实验室出入管理这类场景里，传统机械锁存在钥匙易复制、权限无法灵活调整的痛点，这款自动门锁结构正是针对这类中小场景的门禁改造需求设计，核心采用nema14或nema17规格步进电机搭配滑动齿轮作为锁舌驱动核心，替代传统锁具的机械拨叉结构，从传动根源上降低卡滞概率。从结构布局来看，整套控制与传动组件全部集成在一块L型弯折的金属安装基板上，基板预留了对应常规门体厚度的安装孔位，锁舌伸出方向与门体侧边平行，安装时无需对现有门体做大规模裁切，仅需在门侧开出对应锁舌的让位槽、在门内板面固定基板即可，适配厚度40-60mm的常规室内木门、复合门，整体安装边界控制在120mm100mm55mm的空间范围内，不会占用门体内部过多走线空间。

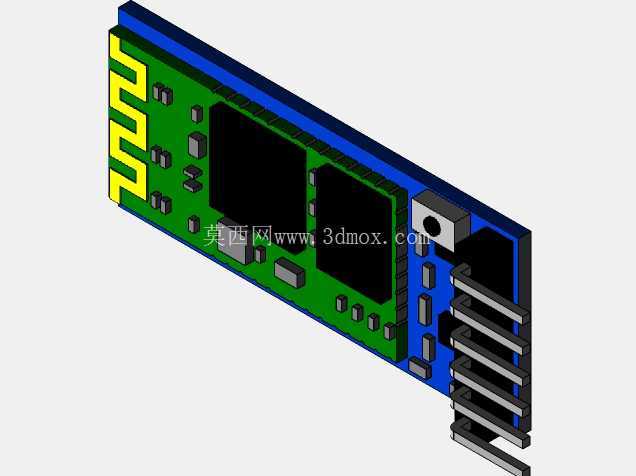

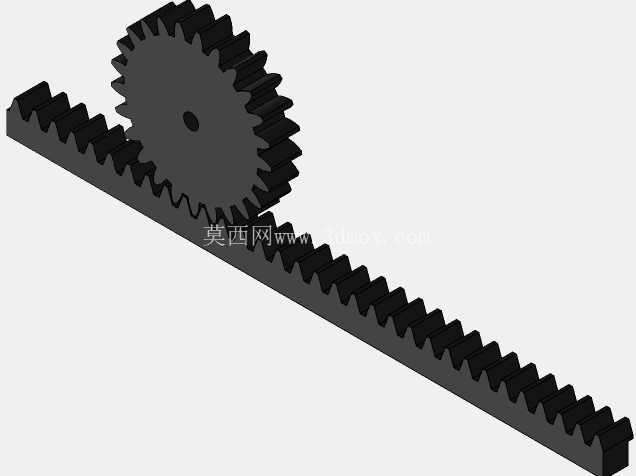

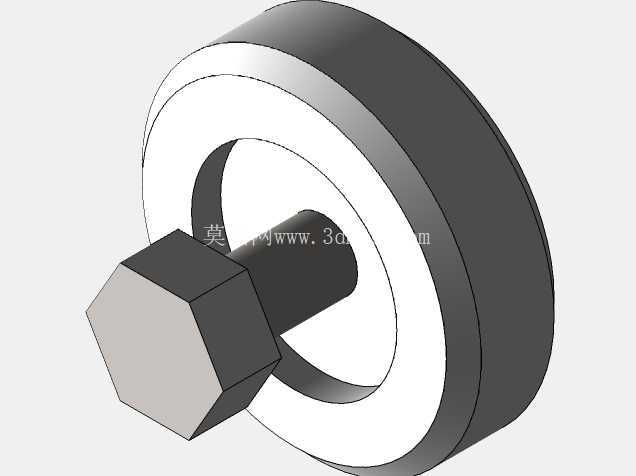

　　设计之初就考虑到现场改造的布线难度，控制板集成了蓝牙与RFID双识别模块，蓝牙模块可对接移动端权限管理，支持临时权限下发，适合访客临时出入场景；RFID模块支持常规IC卡识别，适配现有办公区的门禁卡体系，无需额外更换通行卡片。传动部分的滑动齿轮与齿条式锁舌做了直齿啮合设计，齿轮模数选用0.5模，传动间隙控制在0.1mm以内，避免锁舌伸缩时出现旷量，锁舌行程设置为15mm，完全满足常规门锁的锁闭深度要求，同时在齿轮组两侧加装了导向滚轮，对齿条锁舌的运动方向做约束，避免长期使用后锁舌偏磨导致的伸缩卡滞。

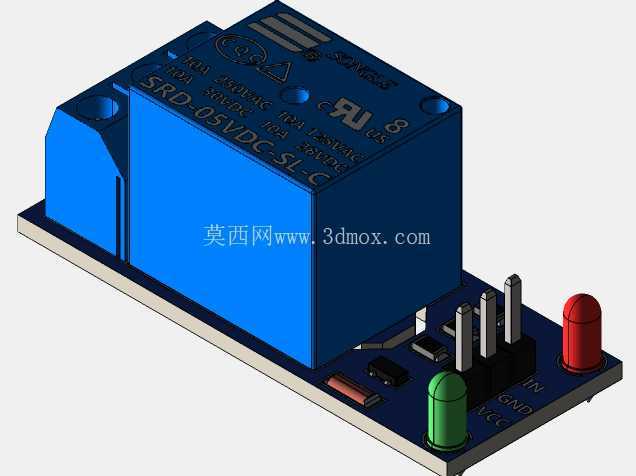

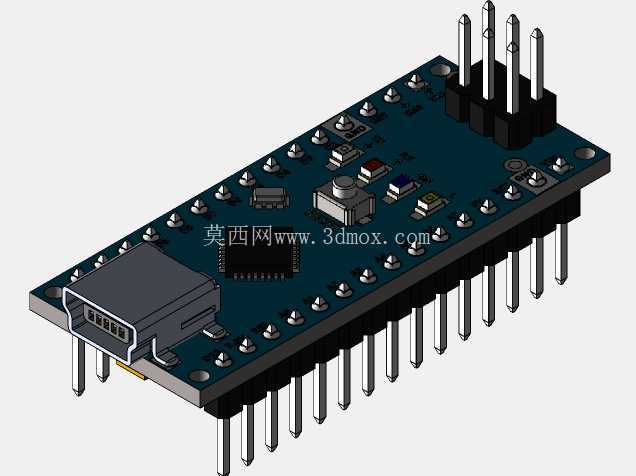

　　电路部分将继电器模块、主控板、接线端子沿基板侧边排布，高压驱动部分与低压信号部分做了物理分隔，减少信号干扰，基板上预留的圆形走线孔可方便穿入门体内部的供电线，支持12V低压供电，适配常规门禁系统的供电规格，无需额外布设高压线路。不同于市面常见的集成式智能锁，这套结构采用模块化布局，每个功能组件都可单独拆卸更换，比如识别模块损坏时无需拆解整套锁体，仅需替换对应模块即可，后期维护成本更低；传动部分没有采用复杂的连杆结构，零件数量控制在二十件以内，加工难度低，金属基板采用常规冷轧板弯折成型即可，齿轮与锁舌可采用常规机加工或3D打印打样验证，适合小批量定制场景使用。

　　在锁闭状态下，滑动齿轮与齿条的啮合位置具备自锁特性，即使外部施加侧向力推动锁舌，也不会带动电机反转，无需额外加装电磁锁止结构，简化了整体结构的同时保证锁闭可靠性；解锁时电机带动齿轮转动，驱动齿条锁舌回缩，到位后通过位置检测元件给主控板反馈信号，自动切断电机供电，避免电机长时间堵转烧毁。整套结构的设计没有追求过度复杂的功能，而是围绕中小场景门禁改造的实际需求，在安装兼容性、传动可靠性、维护便捷性三个核心维度做平衡，既保留了智能门禁的权限灵活管控优势，又避免了商用智能锁过高的成本与复杂的安装要求，结构件大多采用常规标准件与易加工件，对于结构设计从业者来说，可直接在此基础上根据具体门型调整安装孔位与锁舌行程，快速适配不同的安装场景。
