带安装铰链的门框门板组合结构设计

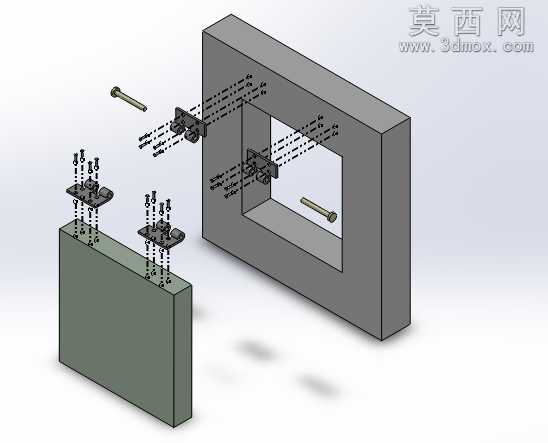

本作品为带铰链连接结构的门框与门板组合三维设计，采用参数化三维建模方式完成全结构搭建，整体以爆炸视图形式呈现各部件的装配关系与安装逻辑，清晰展示从门框基体、门板构件到铰链组件、紧固螺丝的完整层级结构。建模过程中首先搭建门框的框型基体，采用等壁厚实体结构还原门框的安装基座形态，对门框上预留的铰链安装位、螺丝过孔进行精准定位，确保孔位间距与铰链安装孔位完全匹配，避免装配干涉。门板构件采用与门框适配的厚度参数，边缘做规整的直角处理，对应铰链安装位置同样预留螺丝安装孔位，保证门板与门框通过铰链连接后转动顺畅无卡顿。铰链组件作为核心连接部件，建模时还原了合页的转动副结构、底座安装面与螺丝过孔细节，每一组铰链都对应门框与门板上的安装点位，通过装配约束还原真实的安装位置关系。紧固螺丝采用标准件参数建模，长度与螺纹段参数适配门框、门板以及铰链的安装厚度，在爆炸视图中以虚线引导线标示每颗螺丝的安装路径与对应孔位，直观展示装配顺序。材质渲染上，门框采用哑光深灰色金属质感材质模拟钢制门框效果，门板采用偏深的哑光灰绿色质感模拟常见的室内门板饰面，铰链与螺丝采用亮银色金属材质还原五金件的金属质感，整体渲染光影柔和，通过阴影效果增强各部件的空间层次感，让爆炸视图的结构层级更加清晰。设计过程中重点考量铰链的安装定位精度，确保三组铰链的安装轴线共线，保证门板转动时的同轴度，避免出现转动卡滞、门板下垂的问题；同时对各部件的配合间隙进行合理预留，既保证装配后结构稳固，又满足门板开合的活动空间需求。整体模型结构完整，爆炸视图逻辑清晰，能够直观展现铰链门的完整装配关系与安装流程，可用于门窗五金结构教学、安装示意以及相关产品的结构参考。
