钣金结构CPU散热防护盒框架设计

　　在工业控制计算机、小型嵌入式运算工作站的硬件部署场景中，核心运算单元的防护与散热结构一直是结构工程师需要平衡的核心设计点，这款钣金盒式CPU框架正是针对这类场景完成的结构设计。不同于消费级台式机的开放式机箱结构，这类盒式框架更多应用在车间工控柜、嵌入式设备集成、小型边缘计算节点的安装场景中，需要在有限的安装空间内，同时满足核心运算模块的物理防护、散热通风、安装定位三个核心需求。

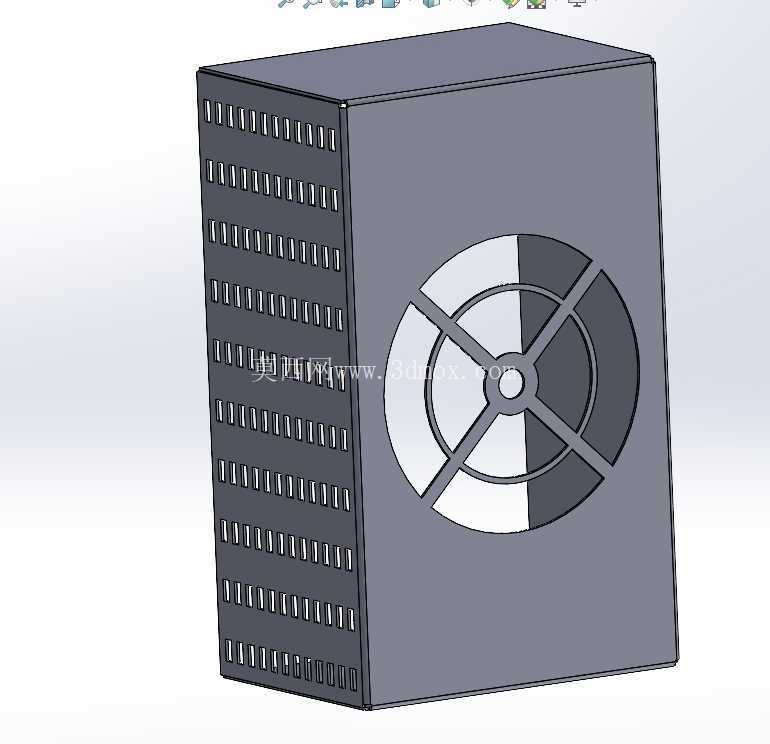

　　从结构设计思路来看，整体采用一体式折弯钣金成型的盒体架构，摒弃了多块板材拼接的冗余连接结构，单块主板材通过数控折弯形成围合的腔体，仅在侧边预留硬件安装的开口，既减少了拼接紧固件的使用数量，也提升了整体框架的结构刚性，在设备运输、安装震动场景下，不会出现拼接缝隙错位、紧固件松脱的问题。框架的侧壁设计了等距排布的阵列式通风槽，通风槽采用窄长型冲孔结构，槽孔的宽度经过尺寸校核，既可以保证足够的通风通流面积，让散热气流可以顺畅穿过腔体带走CPU工作产生的热量，也能避免较大尺寸的异物、金属碎屑掉入腔体内部接触运算电路板造成短路故障，槽孔的排布方向顺着散热气流的流向设置，减少风阻的同时，也能在钣金折弯时起到加强筋的作用，提升薄壁钣金的侧壁抗形变能力。

　　框架的正面预留了圆形散热风扇的安装位，安装位采用十字辐条式的支撑结构，中心设置风扇固定的定位凸台，四个辐条均匀分散风扇运行时的震动载荷，避免风扇长期运转产生的震动传递到电路板上造成硬件接插件松脱。圆形安装位的尺寸匹配常规80mm规格的轴流散热风扇，安装孔位的中心距遵循通用散热风扇的安装标准，后期运维更换风扇时不需要额外做结构改装，直接采购标准件即可完成替换。

　　从安装边界尺寸来看，整体盒体的长宽高尺寸适配Mini-ITX规格的核心运算主板，腔体内部预留了CPU散热器、内存模组的安装空间，不会出现内部元件和钣金侧壁干涉的问题。框架的外部尺寸可以适配标准19英寸机柜的单层安装位，也可以通过侧边的安装孔直接固定在设备内部的安装立柱上，安装孔位采用长圆孔设计，可以抵消钣金加工、安装面平面度带来的装配误差，降低现场安装的调整难度。框架的板材厚度选用常规冷轧钣金规格，在保证结构强度的前提下控制整体重量，不会给安装支撑结构带来额外的载荷负担。

　　在实际使用场景中，这类框架可以直接将CPU核心运算模块封装为独立的功能单元，在多节点运算设备中，可以实现单个运算单元的快速插拔更换，不需要拆解整个设备的壳体，提升运维效率。框架的钣金表面可以根据使用场景做喷塑、镀锌处理，在车间多粉尘、轻度腐蚀的环境中也能长期使用，不会出现壳体锈蚀的问题。通风结构的设计兼顾了防尘和散热的平衡，在常规工业环境下不需要额外加装防尘网即可阻挡大部分大颗粒粉尘，减少后期运维清理的频次。不同于塑料材质的硬件防护壳，钣金材质的框架还具备一定的电磁屏蔽能力，可以减少外部电磁信号对CPU运算单元的干扰，也能屏蔽CPU工作产生的电磁辐射向外扩散，满足工业设备的电磁兼容要求。

　　设计过程中针对钣金折弯的工艺性做了充分校核，所有折弯边都预留了足够的折弯余量，折弯半径匹配常规钣金折弯模具的参数，不需要定制特殊模具即可完成加工，有效控制加工成本。所有冲孔的边缘都做了去毛刺处理，避免安装硬件时划伤操作人员、破坏线缆绝缘层。框架的边角处做了小尺寸的倒圆角处理，没有尖锐的直角突出，在设备安装、搬运过程中不会造成磕碰损伤。
