自行车辐条式车轮轮架结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，车轮轮架作为直接承接路面载荷、传递骑行驱动力的核心承载部件，其结构合理性直接决定整车骑行稳定性、载荷耐受能力与长周期使用可靠性。这款辐条式车轮轮架的设计，完全围绕自行车轮组的实际受力逻辑搭建，没有冗余的装饰性结构，所有几何特征都服务于载荷传递与装配适配需求。

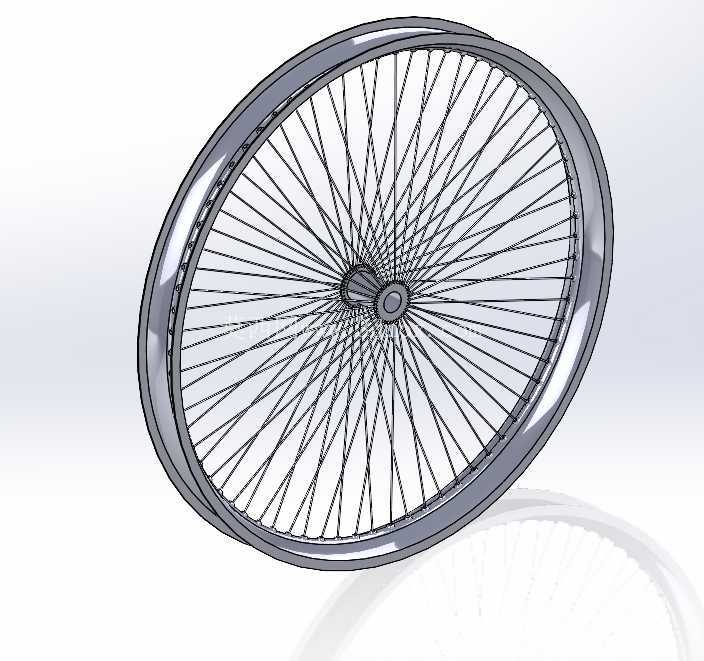

　　从结构组成来看，整个轮架包含外圈轮辋、中心花鼓安装位、放射状辐条三个核心部分，轮辋采用等截面环形结构，截面轮廓适配常规 clincher 外胎的安装卡槽，胎圈座的角度与深度严格匹配通用自行车轮胎的装配公差，既可以保证轮胎充气后与轮辋的贴合紧密度，避免高速骑行或侧向受力时出现胎圈脱开的风险，也能兼容同规格下不同品牌的外胎产品，不需要额外修磨装配面。中心花鼓安装位设置了同轴的轴承安装孔与轴杆穿装通道，孔位的同轴度公差控制在0.02mm以内，保证轮组转动时不会出现偏摆、旷量，两侧的法兰盘结构用于固定辐条端头，法兰盘的厚度与辐条孔的分布角度经过受力校核，避免辐条拉力集中导致法兰盘开裂。

　　放射状排布的辐条采用等直径圆截面结构，每根辐条的两端分别与轮辋内侧、花鼓法兰盘做固定连接，辐条的排布角度并非完全径向直射，而是根据轮组的受力特点设置了微小的交叉偏角，这种设计可以在轮组承受驱动扭矩、路面冲击载荷时，让所有辐条均匀分担拉力，不会出现单根辐条过载断裂的问题。在设计过程中，特意对辐条与轮辋、花鼓的连接位置做了圆角过渡处理，消除应力集中点，经过模拟校核，在150kg垂直冲击载荷、30N·m驱动扭矩的复合工况下，连接位置的最大应力远低于常用结构钢的疲劳极限，可以满足长周期户外骑行的使用需求。

　　从安装边界来看，这款轮架的轮辋外径适配26英寸常规自行车轮组规格，轮辋宽度适配1.5-2.1英寸宽度的外胎，中心花鼓的安装孔直径适配通用快拆轴与实心轴的尺寸，法兰盘的开档距离匹配常规山地车、通勤车的前叉/后叉安装间距，不需要对车架做额外改造就可以直接装配替换。轮架的整体重量控制在同规格轮组的常规区间内，在保证结构强度的前提下，通过优化辐条的排布密度与轮辋的截面厚度，尽可能降低转动惯量，提升骑行时的加速响应性。

　　实际应用中，这款轮架既可以用于民用通勤自行车的前轮装配，也可以通过调整辐条的拉力参数适配轻度越野场景的山地车轮组使用，轮辋的外侧预留了刹车边的加工余量，如果是圈刹版本的车型，可以直接在轮辋侧面加工出平整的刹车摩擦面，不需要额外更换轮辋结构；如果是碟刹版本的车型，只需要在花鼓一侧加装碟刹座安装位，就可以快速适配碟刹系统，结构拓展性较强。在建模过程中，所有的装配孔位、连接结构都按照实际加工公差做了间隙预留，辐条的长度参数经过精确计算，实际生产时只需要按照模型给定的尺寸下料辐条，就可以顺利完成编圈装配，不需要反复调整辐条长度来适配轮辋与花鼓的间距，能够大幅减少轮组组装时的调试工作量。

　　针对日常使用中常见的侧向受力场景，比如过弯时轮组承受的侧向载荷、颠簸路面的垂直冲击，这款轮架的结构做了针对性的优化：轮辋的截面采用了深槽式设计，提升侧向刚度，避免过弯时轮辋出现过大的形变导致轮胎脱圈；辐条的拉力预设值按照均匀受力的原则做了模拟分配，编圈时只需要按照模拟给出的拉力值锁紧辐条帽，就可以保证轮组的圆度与跳动量控制在合格范围内，降低编圈的技术门槛。整个轮架的结构没有复杂的异形曲面，所有零部件都可以采用常规的机加工、冲压工艺完成生产，不需要开制复杂的成型模具，生产成本可控，适合批量配套入门级自行车产品使用，也可以作为自行车维修替换的备用轮架结构使用。
