减压阀多接口集成式阀盖结构设计

　　在工业流体输送管网、气动控制系统、液压动力回路以及民用供水供气系统中，减压阀作为压力调控的核心承压部件，其端盖结构的设计合理性直接决定了整阀的密封可靠性、安装适配性与长期运行寿命。本次呈现的阀盖零件，是减压阀阀体上部的核心密封与连接承载构件，主要作用是封闭阀体上部的调压腔室，同时为阀杆、调压弹簧等内部组件提供定位支撑，还预留了多个外接管路的接口位，可实现单阀位的多支路流体引出或压力检测点位布置。

　　从实际应用场景来看，这类多接口集成阀盖多用于紧凑型流体控制单元，常见于车间集中供气的支路减压节点、小型液压站的压力调控模块、实验室气路的分压控制端，这类场景往往安装空间局促，传统单接口减压阀需要额外加装分流接头才能拓展外接点位，不仅增加了管路泄漏点，还会占用更多安装空间，集成式多接口阀盖直接将分流连接结构与阀盖本体做一体化设计，省去了外接分流接头的装配环节，能有效压缩整个阀组的轴向与径向安装尺寸。

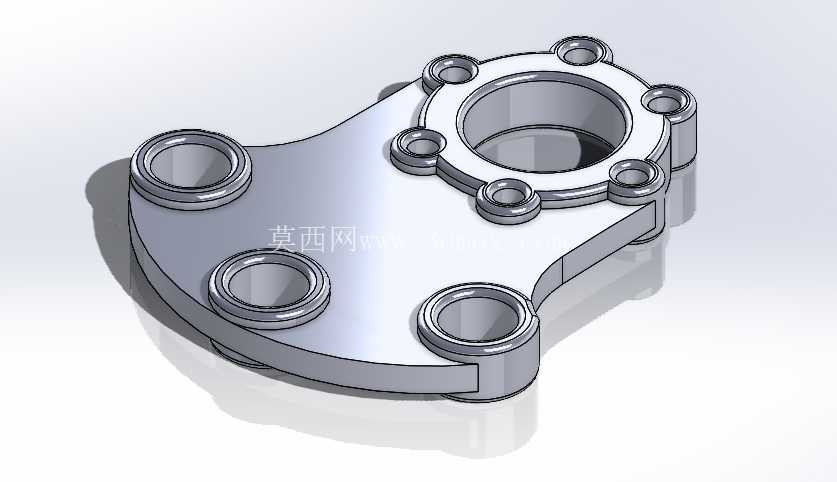

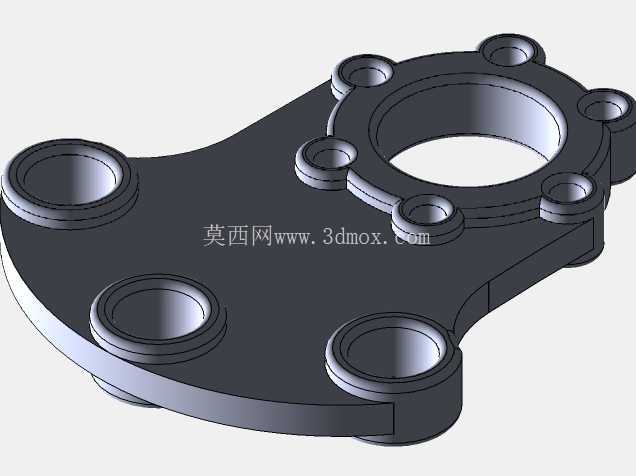

　　在功能特性设计上，该阀盖采用了不规则扇形的本体轮廓，中心位置设置大直径主通孔，对应阀体内部的主流体腔与调压组件安装位，围绕中心孔均匀布置的六个小凸台螺栓孔，是阀盖与阀体主连接的紧固点位，每个螺栓孔都做了局部加厚的凸台结构，避免螺栓锁紧时阀盖本体出现应力集中导致的变形，保证密封面的平面度要求。除了中心主孔周边的紧固孔外，阀盖本体向外延伸的三个支臂上，分别设置了带内螺纹的管路接口凸台，每个接口都做了加高的凸缘结构，一方面可以增加螺纹连接的有效啮合长度，提升外接管路的连接强度，另一方面凸台根部做了圆弧过渡处理，降低流体压力波动带来的交变应力影响，避免长期运行出现根部开裂的问题。

　　设计思路上，整个零件的建模过程先从2D轮廓草图入手，先确定中心主孔的位置基准，再根据实际安装边界确定三个外接接口的分布角度与中心距，草图绘制阶段优先使用圆形工具确定各孔位的轮廓基准，再通过直线、三点圆弧工具勾勒阀盖的外轮廓，保证各凸台位置的壁厚均匀，避免出现局部壁厚过薄导致的承压不足，或是壁厚过厚带来的材料浪费与成型缩孔问题。3D特征构建阶段，先通过拉伸凸台做出阀盖的本体基体，再对各个密封面、接口端面做精准的尺寸约束，所有孔位的同轴度、密封面的平面度都要满足减压阀的承压密封要求，螺栓孔的位置度公差控制在合理范围内，保证装配时螺栓能顺利穿入，不会出现偏载导致的密封垫压合不均问题。

　　从安装边界来看，该阀盖的整体外轮廓没有尖锐的外伸棱角，三个外接接口的分布角度经过优化，在安装后外接管路的接头不会出现互相干涉的情况，每个接口的预留操作空间足够满足扳手拧紧作业的空间需求。阀盖与阀体贴合的密封面采用整面精加工处理，不需要额外加工密封槽，可适配平面橡胶密封垫或是金属密封垫片，能满足不同压力等级、不同流体介质的密封需求。零件的整体厚度经过受力校核，在额定工作压力下不会出现明显的挠曲变形，保证内部调压弹簧的定位基准稳定，避免因阀盖变形导致的阀杆卡滞、压力调控失准问题。

　　在实际选型适配时，这类集成式阀盖的减压阀尤其适合安装空间受限的集成阀组，不需要额外拓展分流模块就能实现多支路的压力输出，减少了管路连接点的同时也降低了泄漏风险，日常维护时只需要拆开阀盖就能直接接触到内部的调压弹簧、阀瓣等易损件，不需要拆卸外接的多根管路，能大幅缩短现场维护的作业时间。建模过程中对各个转角位置都做了合理的圆角处理，既避免了应力集中问题，也能优化金属零件加工时的切削工艺性，减少尖角处的毛刺清理工作量，同时在铸造或锻造成型时，也能避免尖角位置出现充型不满、应力开裂的成型缺陷。
