减压阀配套铰接式连接构件结构设计

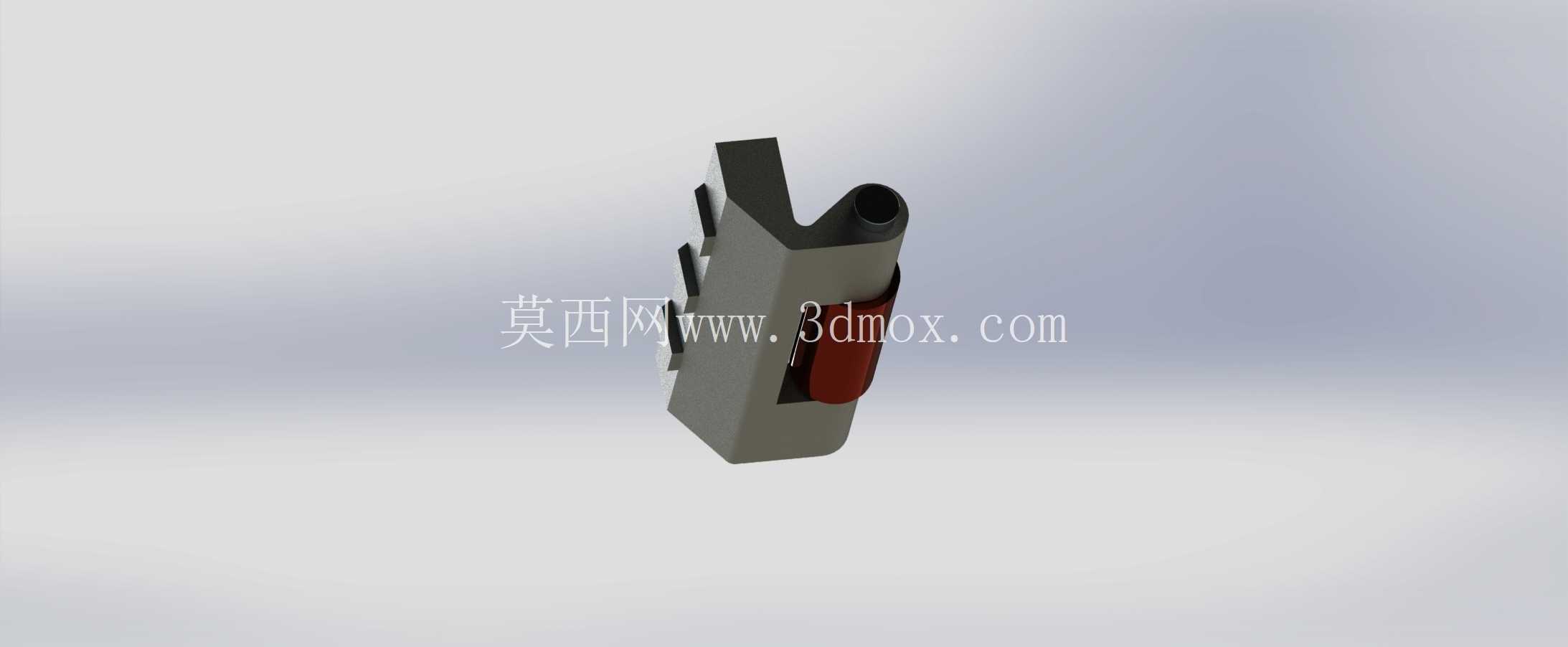

　　从实际应用场景来看，这类铰接构件多适配于中低压流体输送管路，常见于化工流体输送、车间压缩空气管网、小型液压控制系统的减压阀组安装环节，尤其是在管路布局紧凑、需要经常调整管路走向的设备维护场景中，铰接结构的转动特性能大幅降低管路拆装调整的工作量，无需整段拆卸管路即可完成局部阀件的检修更换。该铰接构件的结构设计围绕转动灵活性与连接密封性两个核心需求展开，主体采用块状基座搭配铰接轴套的组合结构，基座部分设置有与减压阀阀座匹配的安装定位面，能够通过螺栓紧固的方式直接固定在减压阀的对应接口端面上，定位面的平面度公差控制在0.05mm以内，保证安装后结合面的密封性能，避免流体从安装结合面渗漏。在工业流体管路系统的减压阀安装布局中，铰接类连接构件是解决管路转角连接、活动端适配需求的核心零件之一，这类构件常被用于减压阀进出口端与柔性管路、活动管段的衔接位置，能够在保证管路密封连通的前提下，允许连接部位存在小角度的转动余量，抵消管路安装过程中的同轴度误差，同时补偿设备运行过程中产生的管路振动、热胀冷缩带来的位移量，避免刚性连接状态下应力集中导致的焊缝开裂、密封面泄漏等问题。

　　轴套部分与基座为一体化加工成型，轴套内部设计有与管路连通的流体通道，通道转角处做圆弧过渡处理，减少流体流经转角时的阻力损失，降低湍流产生的概率，避免长期运行过程中流体冲刷导致的内壁气蚀问题。轴套外侧配套的转动芯轴部分，外圆与轴套内孔采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证芯轴能够灵活转动，又避免间隙过大导致流体泄漏，芯轴与轴套的接触端面设置有密封槽，可适配O型密封圈实现动密封，满足转动过程中的密封要求。

　　从安装边界尺寸来看，该铰接构件的整体轮廓尺寸适配DN15-DN25通径的减压阀接口，基座安装孔的孔距符合常规减压阀的接口安装标准，无需额外加工转接板即可直接完成装配，轴套的转动角度范围覆盖0-90度，能够满足大部分管路转角布局的调整需求，构件整体的壁厚设计充分考虑了管路工作压力的承载需求，在1.6MPa的额定工作压力下，结构应力远低于材料的许用应力值，长期运行不会出现结构变形问题。设计过程中还充分考虑了构件的加工工艺性，主体结构采用常规铣削、钻削工艺即可完成加工，没有特殊的异形结构需要定制特殊刀具，轴套内孔与芯轴的配合面精度通过常规精镗加工即可达到设计要求，适合批量加工生产。

　　在实际选型使用过程中，需要注意铰接构件的材质要与管路输送流体的特性匹配，输送普通水、压缩空气等中性介质时可采用普通碳钢做表面防锈处理，输送腐蚀性流体时则需要更换为不锈钢材质，同时要根据管路的实际工作压力选择对应压力等级的密封件，保证动密封部位的使用寿命。另外，铰接部位的转动阻尼设计也经过反复验证，既不会因为阻尼过大导致管路调整困难，也不会因为阻尼过小导致管路在流体冲击下自行移位，安装完成后无需额外增加固定结构即可保持调整后的管路角度，减少现场安装的辅助零件用量。
