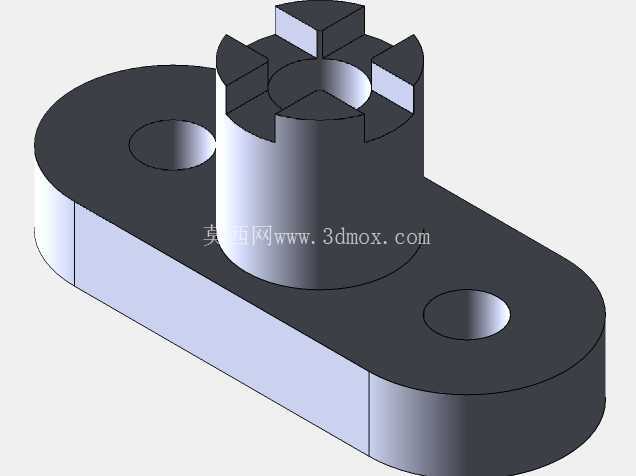

带槽型凸台双安装孔阀用连接座结构

　　这类带槽型凸台的双安装孔连接座，是减压阀类流体控制设备里的核心连接承载部件，在民用供水调压、工业气动回路稳压、小型液压系统压力调节场景中都有广泛应用，主要承担阀体内芯组件的定位承载、外部管路与阀体的对接过渡功能，同时要承受介质流动带来的压力脉动、装配时的螺栓预紧力，以及设备运行过程中产生的小幅振动载荷。从结构设计逻辑来看，底部的长圆形安装底板是整个零件的承载基础，两端的沉头安装孔完全匹配常规的内六角圆柱头螺栓安装尺寸，孔位的同轴度、沉头孔的深度公差都做了严格控制，装配时螺栓穿过沉孔将整个座体固定在阀组的安装基板上，沉孔设计可以让螺栓头完全没入座体表面，不会突出干涉后续的管路对接操作，长圆形的底板轮廓在保证两端安装孔边距满足强度要求的前提下，尽可能压缩了零件的整体宽度，适配阀组内部紧凑的安装空间，避免和相邻的调压弹簧、密封组件产生空间干涉。

　　底板上方的圆柱凸台是核心的功能对接部位，顶部的开槽结构是专门为配合阀杆的调节锁定结构设计的，四个均匀分布的槽口可以和调节旋钮底部的卡爪完全嵌合，当操作人员转动调压旋钮调整出口压力时，卡爪嵌入槽口带动内部的调压弹簧座转动，不会出现打滑空转的问题，槽口的宽度、深度都经过匹配计算，既保证卡爪嵌入后有足够的传动扭矩承受能力，又不会因为槽口过深削弱凸台顶部的结构强度，凸台内部的通孔是介质流动的通道之一，孔壁的粗糙度要求控制在合理范围，减少介质流动时的沿程阻力，同时也方便后续压入密封衬套，避免介质从配合间隙处泄漏。

　　从安装边界尺寸来看，整个零件的总高度控制在适配小型减压阀的装配尺寸范围内，底板的厚度经过强度校核，在1.6倍额定工作压力下不会出现弯曲变形，凸台的外径和底板上的凸台安装止口尺寸完全匹配，装配时凸台底部和底板的结合面采用精密车削加工，平面度满足密封要求，不需要额外加装密封垫片就能实现结合面的静密封，减少了装配时的零件数量。在实际选型适配时，需要注意两个安装孔的中心距要和阀组基板上的安装孔位完全一致，凸台顶部的槽型尺寸要和配套调节旋钮的卡爪尺寸匹配，内部通孔的通径要和减压阀的额定流量适配，避免通径过小造成介质流道缩径，影响调压精度和流量输出能力。

　　这类零件的建模过程需要重点关注几个公差配合的位置：安装沉孔的位置度公差要控制在0.1mm以内，保证装配时螺栓可以顺利穿过孔位，不会出现强行装配导致的座体偏移；凸台外圆和底板的垂直度公差要满足装配要求，避免凸台倾斜导致内部阀杆卡滞，影响调压动作的顺畅性；顶部槽口的对称度公差也要严格控制，否则会出现调节旋钮装配后偏斜，转动时卡滞的问题。在实际工况中，这类连接座通常采用金属材质加工，根据输送介质的不同可以选择黄铜、铝合金或者不锈钢材质，输送水介质的民用减压阀多采用黄铜材质，成本适中且抗锈蚀能力满足使用要求；工业气动回路中多采用铝合金材质，重量轻且加工性能好；有腐蚀性介质的化工场景则采用不锈钢材质，提升抗腐蚀能力。零件的棱边都做了小尺寸的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员或者密封件，也能在装配时起到导向作用，方便和相邻零件的对接安装。
