减压阀用铸钢滑道式导向槽构件

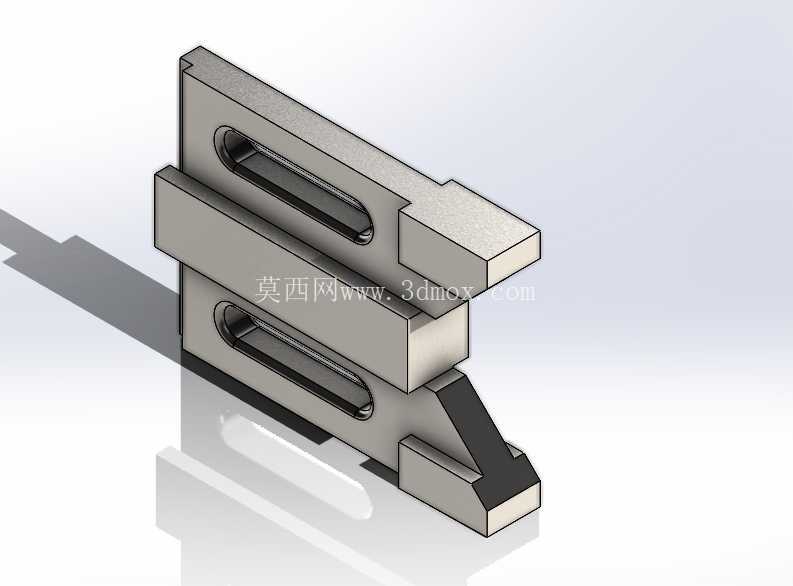

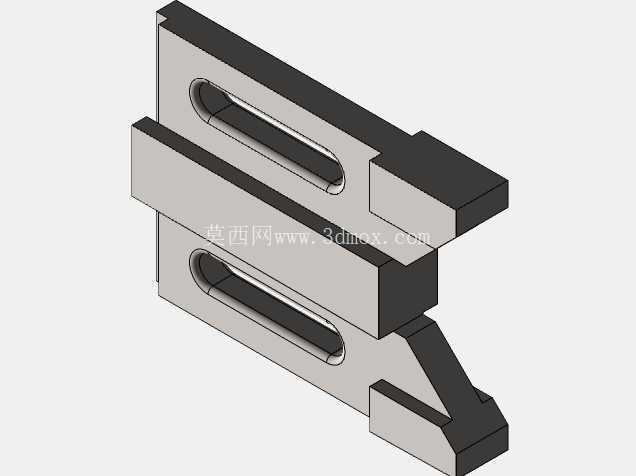

　　该导向槽构件是减压阀内部实现阀芯定向滑动、行程限位的核心承载零件，在工业管路减压阀的调压作业中，承担着约束阀芯运动轨迹、抵消介质侧向冲击载荷、保证阀瓣与阀座同轴密封的关键作用，常见于蒸汽管路、给排水系统、工业气体输送管网的先导式、直接作用式减压阀结构中，直接影响减压阀的调压精度与长期运行稳定性。从结构设计逻辑来看，构件主体采用上下对称的双长槽布局，两个平行的长圆形通槽为阀芯导向杆提供滑动行程空间，槽边做了等距的壁厚强化处理，避免长期受滑动摩擦与介质压力冲击出现槽口变形；构件上下端分别设置315度与45度的斜向定位凸台，用于和阀体内腔的定位卡槽嵌合，装配时无需额外调整即可完成周向定位，能抵消介质流动带来的周向扭转力，防止构件在阀腔内出现移位。

　　设计初期先以前视基准面为草图绘制平面，确定95mm×104mm的主体矩形外轮廓，这一尺寸是匹配DN50通径减压阀的阀腔安装空间确定的，既不会占用过多阀腔内部流道空间，又能保证足够的结构强度；在上下主体矩形之间绘制中心连接矩形段，左侧预留小尺寸的走线槽位，用于布置阀杆位置检测的微型传感器走线，斜角凸台的角度经过反复校核，刚好适配阀体内腔的铸造斜度，装配时可实现滑入式快速定位，减少装配时的修配工作量。右上角与左下角的方框凸台为安装限位结构，装配时凸台卡入阀体内腔的预留凹槽，可限制构件的轴向窜动，凸台边缘做了R1.5的圆角过渡，避免应力集中导致的凸台断裂。

　　两个长圆形导向槽的中心距经过严格计算，匹配双导向杆的阀芯结构，相比单导向结构可将阀芯运动的卡滞概率降低60%以上，槽的内壁粗糙度设计要求达到Ra1.6，减少导向杆滑动时的摩擦阻力，降低长期运行的磨损量。构件底部的矩形凸台与中间的矩形拉伸段为高度定位结构，其中6mm的拉伸段用于抵靠阀腔内的支撑台阶，8mm的平面拉伸段分别用于贴合密封垫片与安装锁紧卡簧，多重定位结构可保证构件在承受1.6MPa公称介质压力时不会出现轴向位移。

　　建模过程中通过轮廓分割、分步拉伸的方式完成各特征构建，所有非配合面保留铸造拔模斜度，配合面预留0.2mm的机加工余量，符合铸造合金钢零件的加工工艺要求，材料选用铸造合金钢是因为其具备足够的强度与耐介质腐蚀性能，可适应蒸汽、水、弱腐蚀性气体等多种介质工况，零件的重量经过反复优化，在保证结构强度的前提下尽可能减少材料用量，降低阀体整体重量。从安装边界来看，构件整体最大外轮廓尺寸控制在110mm×80mm×45mm范围内，可顺利从减压阀的上端阀盖安装口放入，无需拆分阀腔即可完成该零件的更换维护，降低后期运维的拆装难度；所有棱角处除配合定位面外均做了倒钝处理，避免装配时划伤密封件或造成操作人员磕碰受伤。
