四轴硬齿面齿轮减速变速箱结构设计

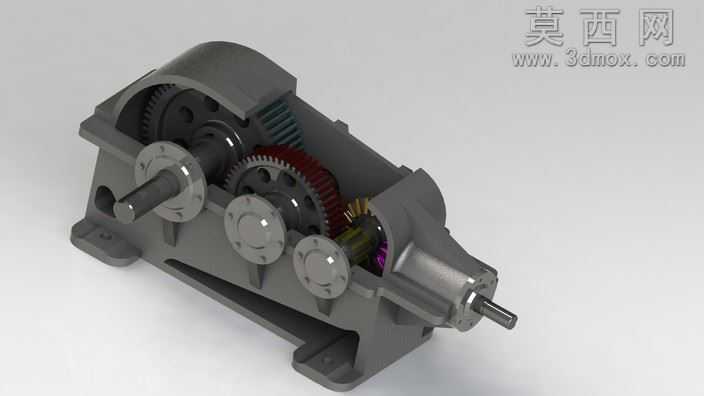

本作品为四轴布局的硬齿面减速变速箱三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了硬齿面减速机的内部传动逻辑与外部壳体结构。建模阶段首先依据减速比分配要求完成传动链的参数化搭建，依次排布四根平行传动轴的轴系位置，每根轴上精准配置对应模数的硬齿面圆柱齿轮、啮合传动副、支撑轴承与轴向定位组件，齿轮的齿形参数、啮合间隙、轴肩定位尺寸均经过严谨校核，确保传动路径的合理性与结构可实现性。外部箱体采用剖分式结构设计，上箱盖与下箱体的结合面定位凸台、轴承安装孔位、密封槽结构、观察油位的视孔盖、注油透气塞、安装固定脚座均做了精细化建模，所有连接螺栓孔、定位销孔的位置与尺寸完全匹配轴系安装需求，还原了真实减速机箱体的加工工艺特征。材质渲染阶段针对不同部件做了差异化材质区分，箱体部分采用铸铁哑光金属材质，还原铸造壳体的粗糙质感与金属色泽；齿轮部件采用调质硬齿面合金钢材质，呈现经过精加工的齿面金属光泽；传动轴、轴承等标准件采用光亮钢材材质，密封件采用橡胶哑光材质，不同材质的光影反射参数经过反复调试，渲染出的爆炸视图可以清晰区分各个组件的位置与装配关系，直观展示内部齿轮的啮合顺序与动力传递路径。设计过程中充分考虑了硬齿面减速机的承载特性，四轴排布的结构可以实现多级减速传动，在紧凑的箱体空间内获得更大的传动比，同时硬齿面齿轮的设计可以提升传动承载能力，降低长期运行的齿面磨损，箱体的加强筋结构也做了对应建模，提升壳体的结构刚性，减少重载运行下的箱体形变。整体模型装配逻辑清晰，所有部件无干涉错位，既可以用于减速机结构原理的教学演示，也可以作为同类传动产品设计的参考方案，完整呈现了硬齿面减速变速箱从传动参数设计到结构细节落地的全流程建模思路。
