可调节套筒接字铁路组织收纳装置

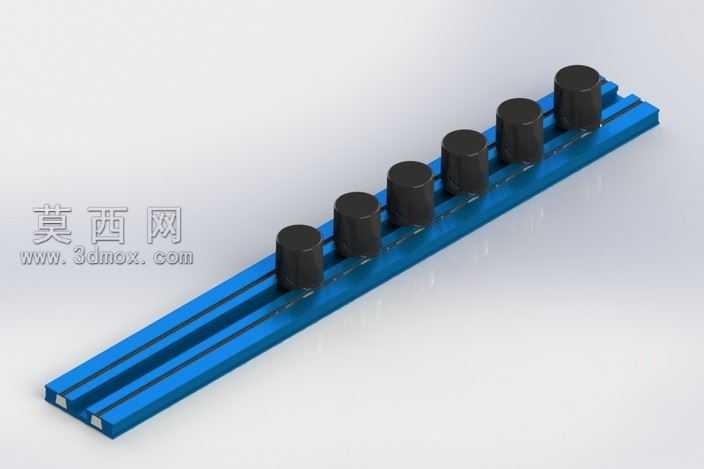

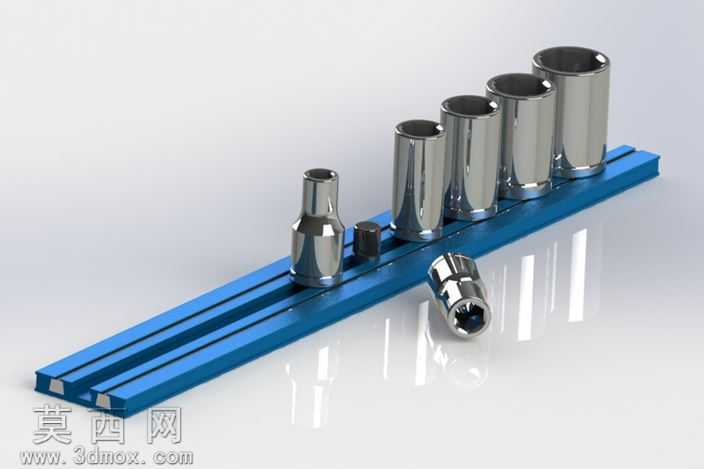

本作品为可调节套筒接字铁路组织收纳装置，采用三维建模软件完成全参数化设计，整体结构围绕五金工具的规整收纳与快速取用需求展开。建模阶段首先完成底部双轨式基座的结构搭建，基座采用长条形平行双导轨设计，导轨截面为适配滑块的内凹卡槽结构，建模时严格控制卡槽的公差参数，确保配套的套筒固定座可沿导轨顺畅滑动且无松动晃量，同时在导轨两端设计有限位挡块，避免固定座滑出基座。套筒固定座分为两类，一类为适配不同规格六角套筒的圆柱形卡座，卡座内部设置与套筒尾部匹配的卡接凸台，可将套筒竖直固定避免倾倒，另一类为小型转接接头的固定座，尺寸紧凑适配短款转接头。渲染阶段为金属套筒部件赋予高抛光铬钢材质，调整材质的反射率与粗糙度参数，还原五金工具表面的亮面金属质感，为导轨基座赋予哑光蓝色工程塑料材质，通过材质色彩的强烈对比突出套筒部件的金属质感，同时在场景中添加柔和的环境光与定向补光，模拟车间工作台的光照环境，渲染出的效果图清晰展现各部件的结构细节与材质差异。设计思路上充分考虑手动工具的使用场景，用户可根据自身常用套筒的规格数量，沿导轨自由调整各固定座的间距，松开固定座侧面的锁紧螺栓即可滑动调整位置，拧紧后即可锁定位置，实现个性化的工具排布，既能够让常用工具一目了然减少寻找时间，也能避免套筒随意摆放造成的丢失、磕碰损伤，整体结构简洁实用，无多余冗余设计，所有部件的连接结构均经过干涉校验，确保滑动、锁紧动作顺畅无卡滞，完全适配日常五金维修、机械装配场景下的套筒收纳需求。
