12英寸IDC40位矩形插座扁平连接线缆

　　在工业控制板卡互联、测试仪器内部信号布线、老旧设备信号链路改造这类场景里，这类IDC40位矩形插座对接的扁平线缆是出镜率极高的互联部件，不少刚接触设备布线的工程师容易把它和普通排线混淆，实际上它的两端集成了成型的矩形插座端接结构，不需要现场压接排线端子，能直接插装在对应针距的IDC排针座上，省去了逐线压接、对线序的繁琐工序，在小空间内的板对板平行互联场景里优势非常明显。

　　从实际使用的角度看，这类线缆主要承担多通道并行数字信号的传输任务，常见于老式数据采集卡、工控IO板、实验台架的信号转接链路里，和圆形连接器线缆不同，扁平结构的线缆可以顺着设备内壁、安装板走线槽平铺固定，不会因为线束过粗挤占其他部件的安装空间，两端的矩形插座采用IDC刺破式压接结构，内部触点和线芯直接咬合，接触电阻稳定，在常规的工业车间环境下，不会因为轻微振动出现信号瞬断的问题。

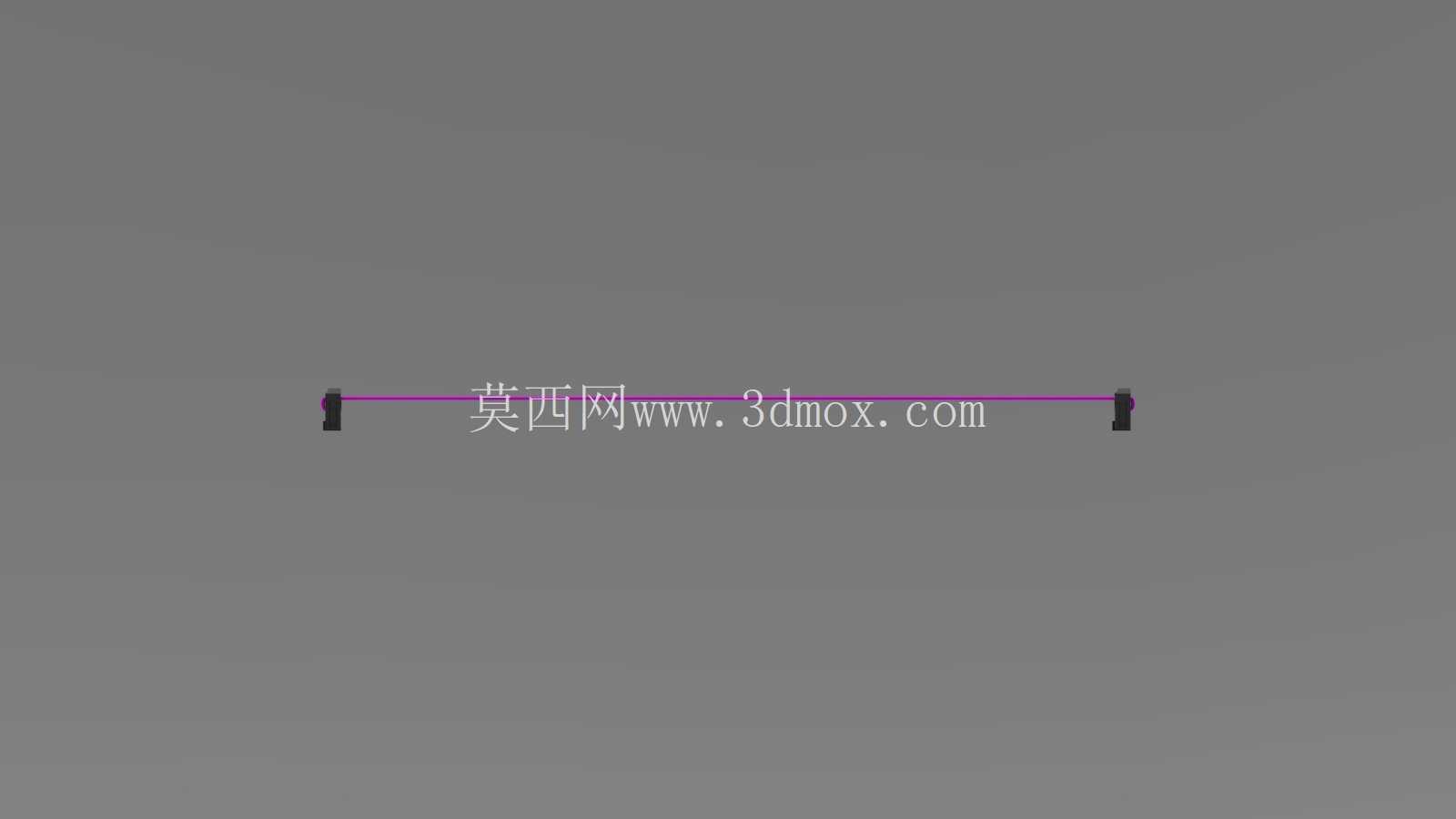

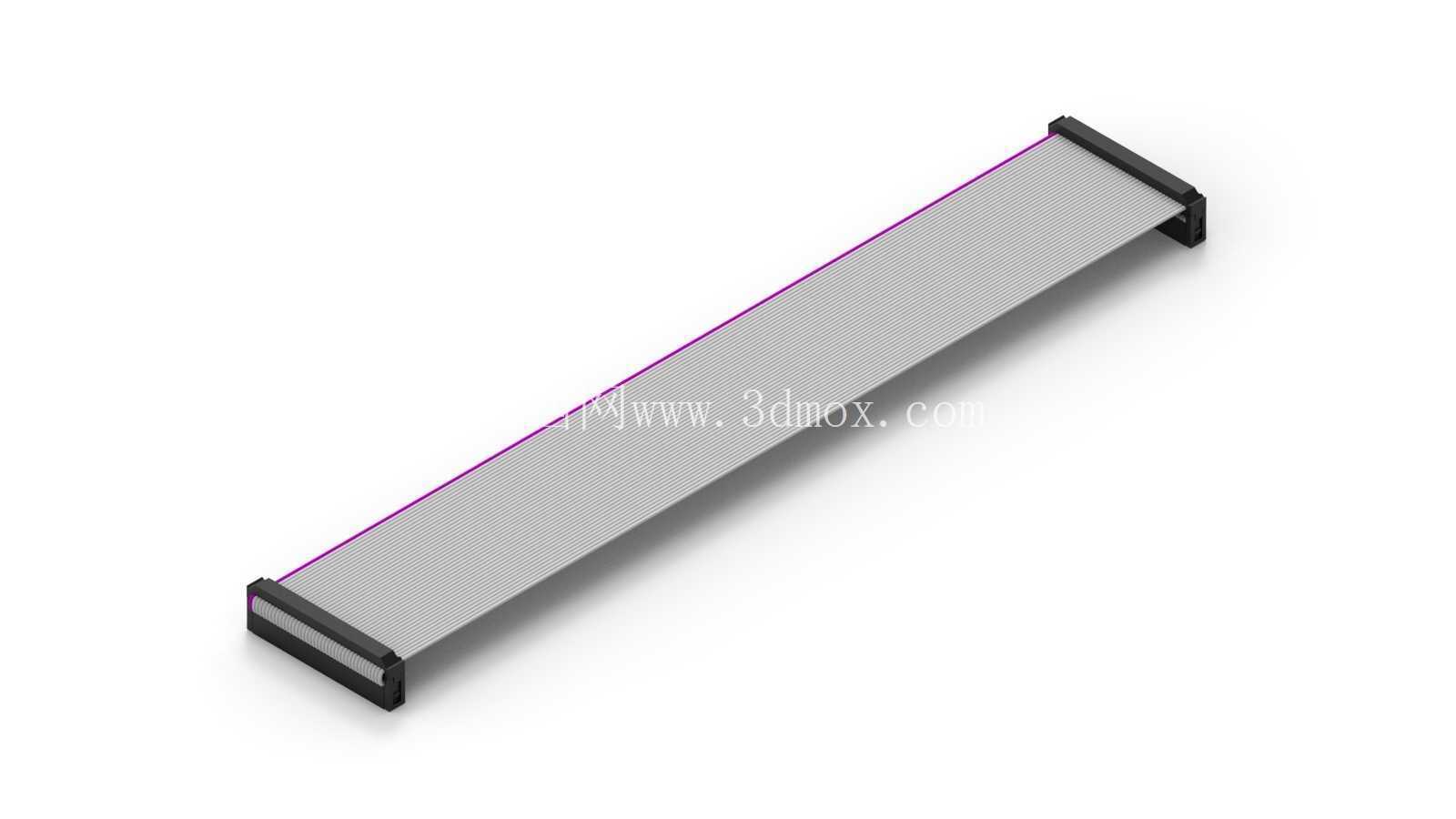

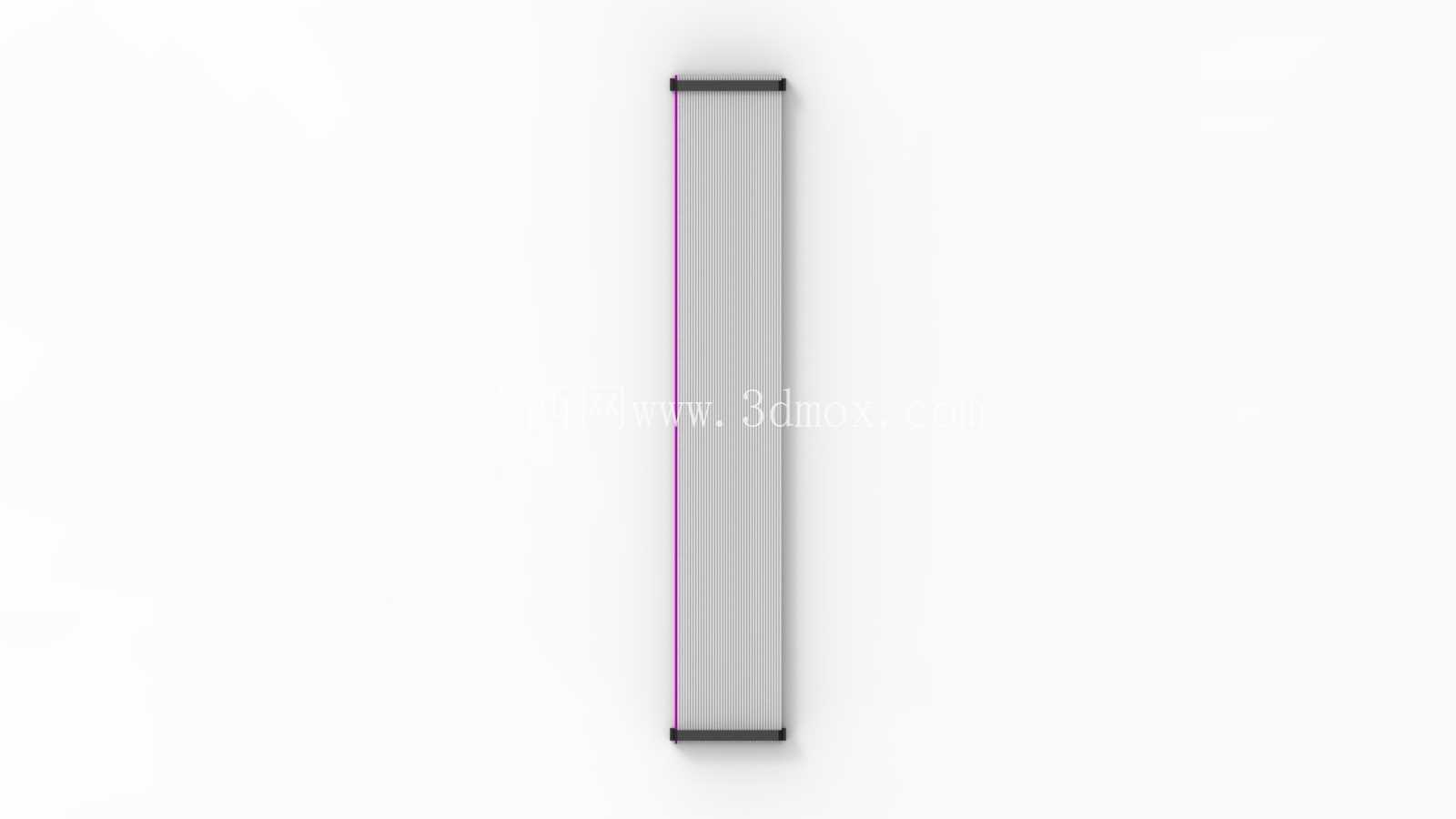

　　设计这类互联部件的三维模型时，首先要卡死两端插座的安装边界：插座的插合面针位公差要控制在0.1mm以内，否则实际装配时会出现插针错位、无法顺利插入排针座的问题，插座的外壳定位凸台尺寸要和板端的固定卡槽匹配，避免插合后出现左右窜动。线缆部分的折弯半径不能做的过小，实际布线时扁平电缆的最小折弯半径要大于线缆厚度的8倍，模型里还原自然平直状态下的线缆形态时，要把线缆边缘的紫色定位标识线做出来，这个标识线是现场布线时核对线序的关键参考，装配时只要保证两端插座的标识线和板端的1号针位对齐，就不会出现线序接反的问题。

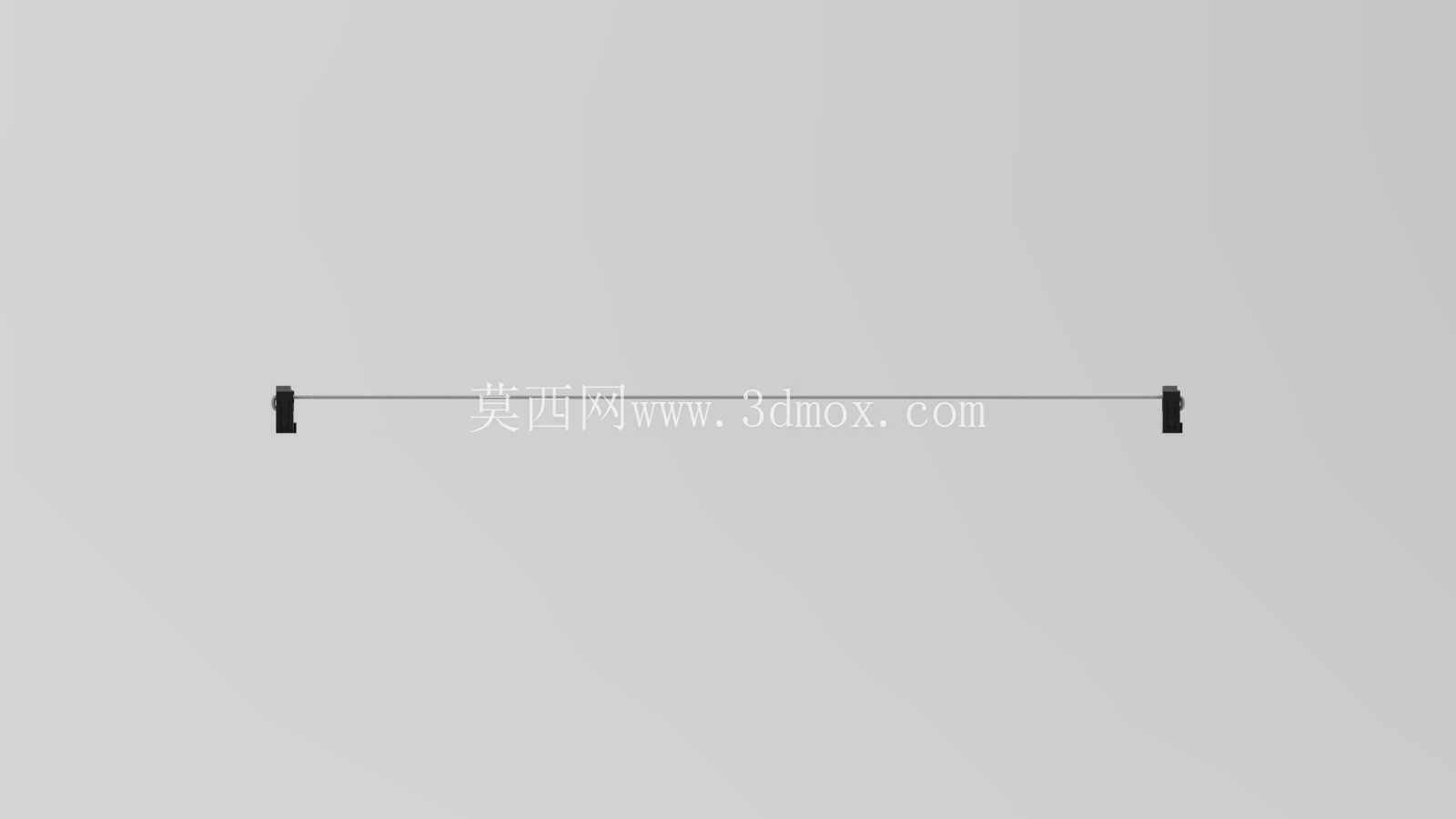

　　尺寸层面，这款12英寸长度的线缆，两端插座的外形尺寸完全一致，插座的插针端突出外壳的长度要符合IDC连接器的通用标准，保证插合后排针能完全刺破线芯的绝缘层，接触到位。线缆的整体宽度和40位排针的总宽度匹配，边缘不会超出插座的外壳边界，布线时可以顺着线缆的平面方向做小幅度的弯折调整，不会因为扭转导致内部线芯断裂。不少工程师在做设备内部布线建模时，容易忽略扁平线缆的厚度参数，把线缆做的过薄，实际生产装配时就会出现线缆和周边电容、电阻等板载元件干涉的问题，建模时要严格按照实际线缆的厚度预留安装间隙，在线缆经过板卡边缘的位置，还要预留出扎带固定的空间，避免线缆长期受重力拉扯导致插座端接触不良。

　　从功能特性上看，这类两端带矩形插座的扁平线缆，不需要额外的转接件就能实现两个同规格IDC接口的直连，相比散线压接的方案，它的线序一致性更好，批量装配时不会出现人工压接导致的个别线芯接触不良的问题，线缆的绝缘层采用阻燃PVC材质，常规设备内部的工作温度下不会出现绝缘层老化开裂的问题，多股绞合的内部线芯能承受一定次数的弯折，适合设备内部需要小幅活动的板卡连接场景，比如抽屉式安装的功能模块、可翻转的操作面板内部的信号互联。

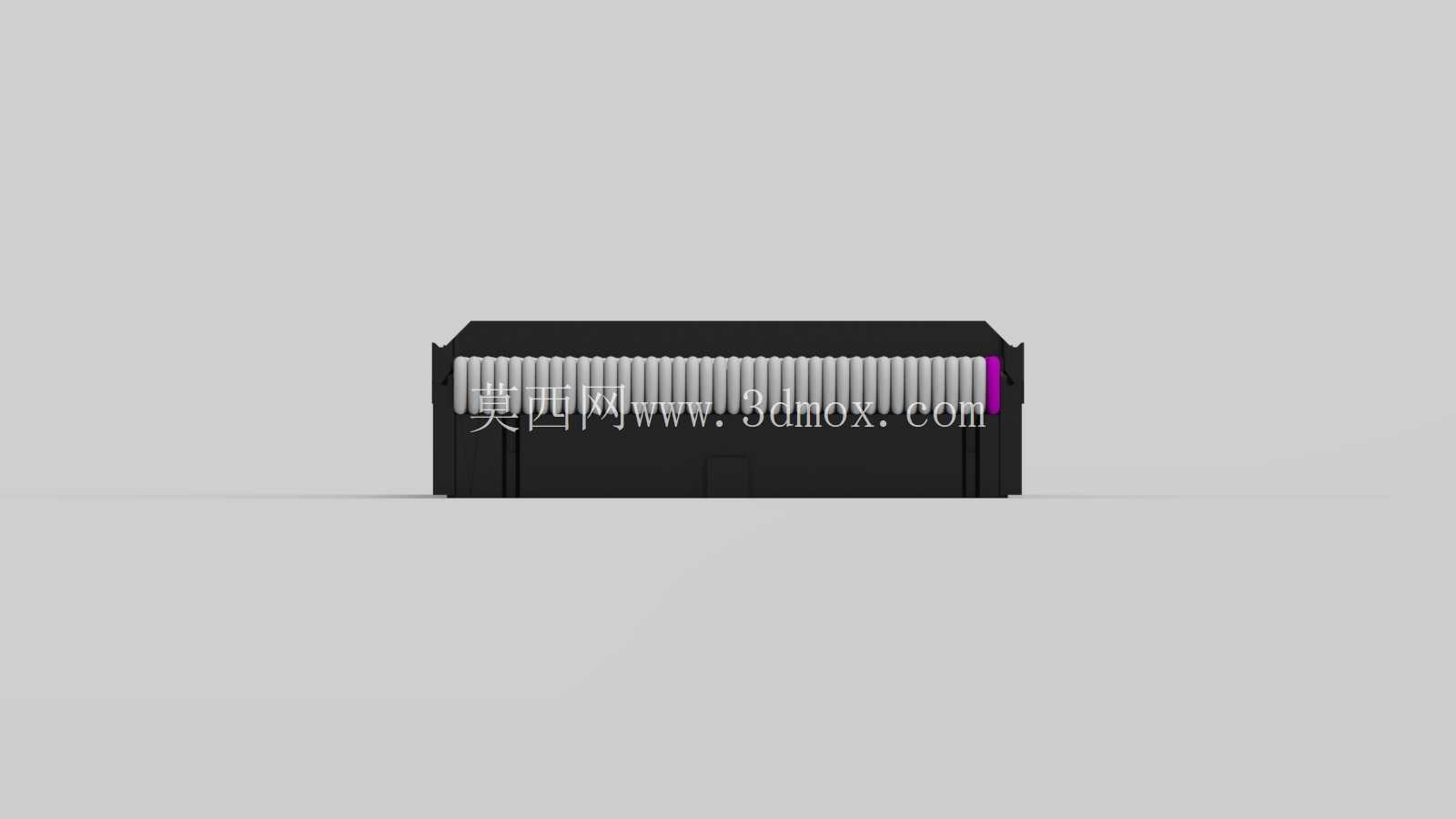

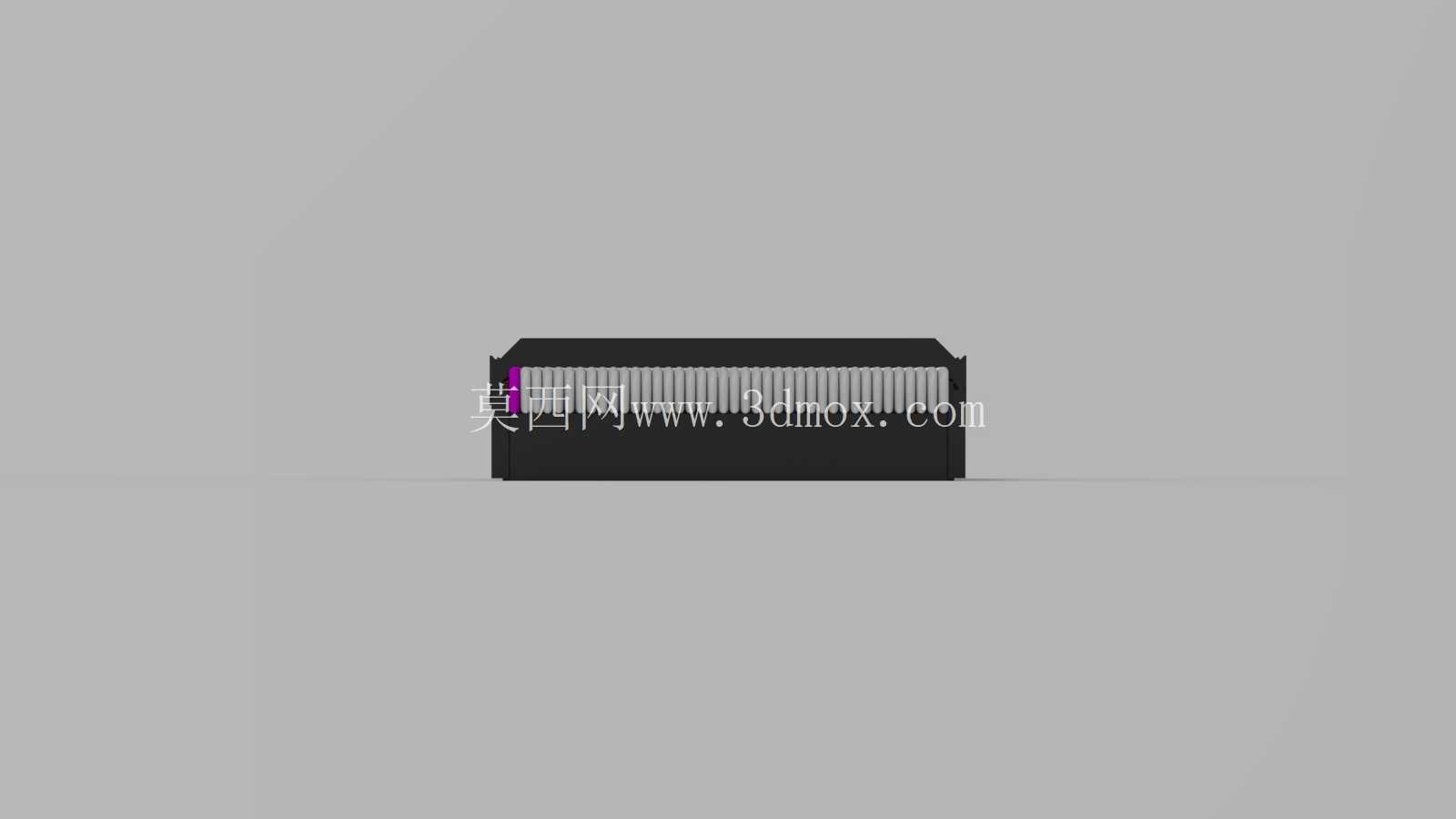

　　建模过程中还要注意插座端的细节还原：插座两端的卡扣结构要准确，这个卡扣是插合后和板端座体锁定的结构，能防止设备运输过程中振动导致线缆松脱，插座的端面要做平整，不能有多余的凸起，否则插合时会和板端的其他元件产生干涉。线缆部分的网格划分要均匀，还原扁平线缆自然放置时的轻微垂度，不要做成完全刚性的直条，更符合实际线缆的物理形态，在做设备整体装配干涉检查时，能更准确的预判布线空间是否充足，避免实际生产时出现线缆装不上、或者装配后挤压其他部件的问题。
