90度弯角2.54间距四针电源连接接插件

　　在板卡级电路组装、小型工控模块布线、消费类电子内部供电链路搭建的场景里，这类弯角式针座接插件的出镜率一直很高，尤其是设备内部空间局促、出线方向需要平行于PCB板面的布局下，直针接插件往往会因为垂直出线占用过多竖向空间，无法满足紧凑腔体的装配要求，这时候90度弯角结构的针座就成了更适配的选型方案。这款四针电源接插件采用2.54毫米的标准针间距，这个间距规格是板对板、线对板连接里应用最广泛的尺寸段，既能够满足常规低压直流供电的载流需求，又不会因为针距过小带来焊接难度提升、相邻针脚爬电距离不足的问题，适配市面上绝大多数通用型杜邦线、接线端子的压接尺寸，不需要额外定制配套的接线端配件，选型替换的通用性很强。

　　从结构设计来看，接插件的绝缘基座采用带定位卡槽的方块造型，基座顶部设置了等距分布的针脚固定槽，每根插针的根部都被基座完全包裹固定，避免插针在反复插拔过程中出现偏移、松动的问题，插针的接触段采用扁平方头造型，和配套母座对接时能够形成足够的接触面积，降低接触电阻，减少大电流通过时的发热问题；弯角段的插针采用90度直角弯折，弯折处做了圆弧过渡处理，避免弯折应力集中导致针脚断裂，焊接段的针脚长度刚好适配常规1.6毫米厚度PCB的焊盘透锡要求，过波峰焊或者手工焊接时，焊锡能够顺着针脚爬上焊盘形成饱满的焊点，不会因为针脚过长导致剪脚工序额外增加工作量，也不会因为针脚过短导致焊接强度不足。

　　安装边界上，这款接插件的基座底面完全贴合PCB板面，焊接后整体突出板面的高度仅为基座本身的竖向尺寸，弯针部分沿着板面平行方向延伸，不会在垂直板面方向额外占用空间，对于那些外壳内壁和PCB板面间距很小的设备，比如小型传感器模块、嵌入式控制板、便携检测仪器来说，这种结构能够最大化利用板上的立体空间，避免接插件和外壳结构产生干涉。实际使用过程中，这类接插件主要承担低压直流回路的电源传输作用，四针的配置可以灵活分配引脚定义，既可以做单路大电流供电的并联接线，也可以分设不同电压等级的供电回路，同时预留接地引脚，满足多回路供电的布线需求；基座侧边还设置了和配套母座配合的卡扣限位结构，对接完成后母座会被卡扣卡住，不会因为设备运输、使用过程中的振动出现松脱、接触不良的问题，提升供电链路的连接可靠性。

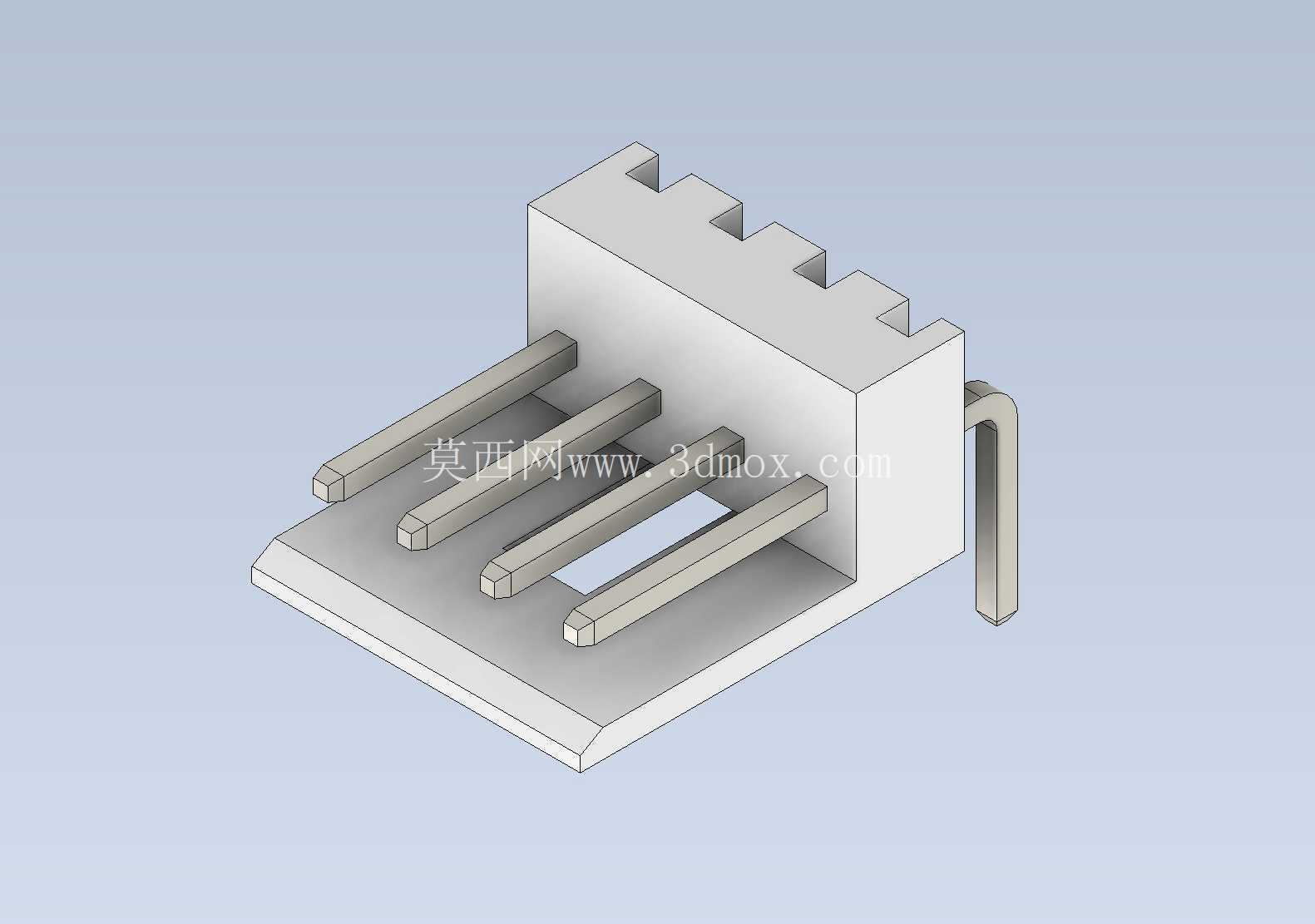

　　在三维建模层面，这个模型完整还原了接插件的所有装配特征，包括插针的弯折弧度、基座的卡槽细节、焊盘对应的针脚位置，做PCB布局设计的时候可以直接调用这个模型进行干涉检查，提前预判接插件和周边电容、芯片、结构件的位置冲突，不需要反复打样调整安装位置；做整机装配仿真的时候，也可以模拟接线后的线束走向，合理规划板上的走线空间，避免线束被其他结构件挤压导致绝缘层破损。和同规格的直针接插件相比，这款弯角结构的接插件在布线走向上更贴合设备内部的走线习惯，电源引线可以顺着板面方向引出到设备侧边的出线口，不需要把线束弯折90度再走线，减少线束的弯折应力，也能让设备内部的布线更整齐，降低线束组装的整理难度。针脚的材质一般采用镀锡铜材质，既有足够的导电性能，也具备不错的焊接适应性，绝缘基座采用耐高温的工程塑料材质，能够承受波峰焊时的高温冲击，不会出现基座融化、变形的问题，满足批量生产的焊接工艺要求。在选型适配的时候，只需要确认PCB上对应的焊盘孔位间距为2.54毫米，四针排成单列，安装位置周边预留出弯针延伸方向的空间，以及母座插拔时需要的操作空间，就可以顺利完成装配，不需要额外做结构修改，适配性很强。
