BOMBABP75气动隔膜泵结构三维建模

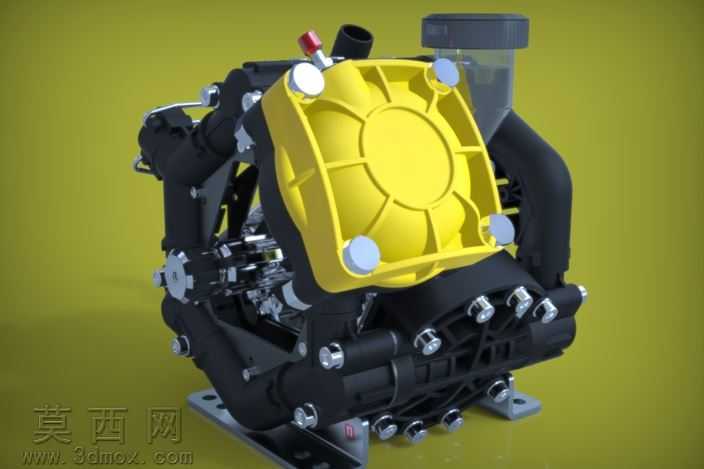

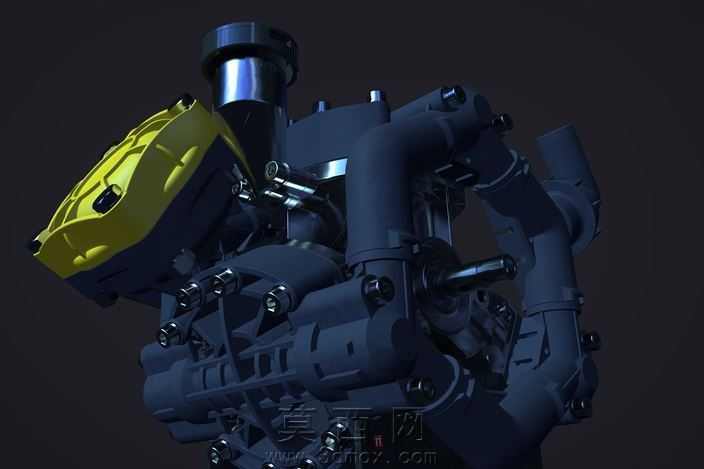

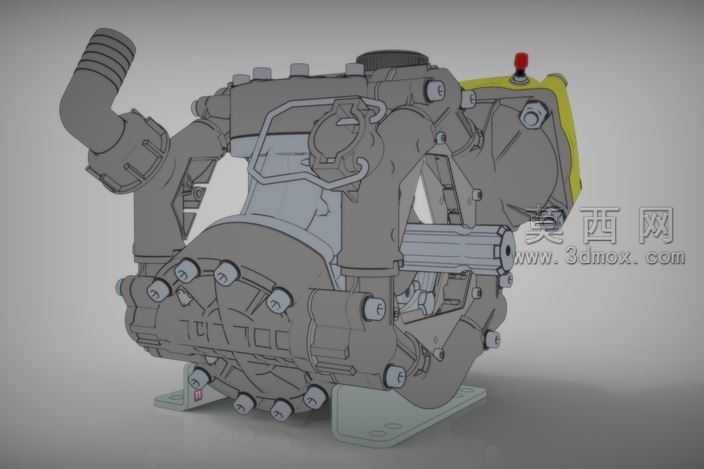

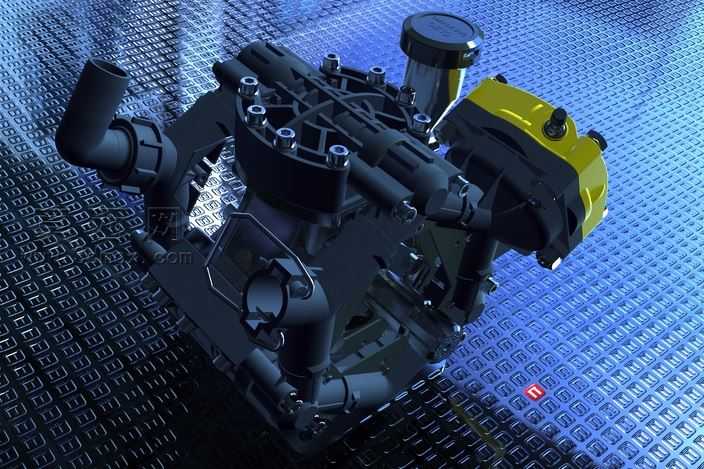

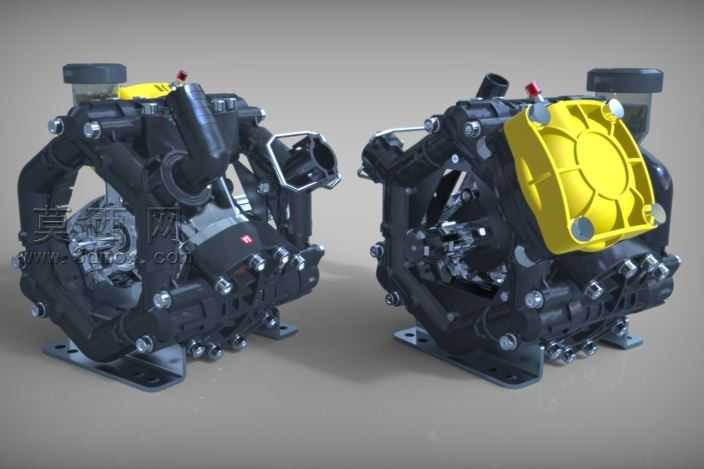

本次三维建模作品围绕BOMBABP75型号气动隔膜泵展开，完整还原了该款工业流体输送设备的全装配结构与外观细节。建模过程中首先对隔膜泵的整体架构进行拆解梳理，区分出动力端、流体端、支撑底座、外接管路接口四大核心模块，按照实际工业产品的装配逻辑逐一构建零部件。针对泵体的核心工作部件，建模时精准还原了隔膜腔的弧形腔体结构、内置隔膜的安装定位槽、进出液口的法兰连接结构，以及气阀组件的模块化装配关系，所有零部件的配合间隙、安装孔位都参照实物比例进行校准，保证模型的装配合理性与结构准确性。材质表现上，针对泵体不同部件的材质特性做了区分处理：主体承压外壳采用哑光黑色工程塑料材质，通过调整粗糙度参数还原工业塑料的磨砂质感，同时在边角位置添加轻微的磨损痕迹提升真实感；侧面端盖采用亮黄色工程塑料，通过调整高光强度与反射参数，突出该部件的标识性外观；金属紧固件、管路接口采用镀锌金属材质，添加细微的金属颗粒纹理与轻微氧化痕迹，还原工业五金件的真实质感；顶部的气路接口、旋钮部件分别采用橡胶与哑光金属材质，通过不同的粗糙度与反射参数区分材质差异。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出泵体的结构轮廓与部件层次，补光弱化暗部死黑区域，轮廓光勾勒泵体边缘与背景分离，地面添加柔和的接触阴影增强模型的落地真实感，同时通过多角度渲染分别展示泵体的正面装配结构、侧面端盖细节、底部支撑结构，完整呈现该款隔膜泵的外观特征与结构布局。建模过程中充分考虑了气动隔膜泵的工作原理，对内部气路通道、隔膜往复运动的空间预留都做了结构还原，既保证了外观的高度仿真，也体现了工业设备建模对结构合理性的要求，整体模型细节丰富，材质表现贴合工业产品的实际质感，能够直观展示该款隔膜泵的产品形态与结构特点。
