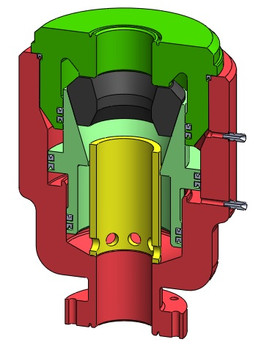

内置式阀泵组合结构三维设计模型

本模型为阀泵一体化组合结构的三维设计成果，采用主流三维机械设计软件完成全参数化建模，整体以半剖视视角呈现内部核心构造，便于直观理解阀与泵的集成装配逻辑。建模过程中首先对阀泵的外壳腔体进行基准定位，以回转体特征为基础构建外部金属壳体，通过拉伸、切除、圆角等基础特征完成壳体的壁厚控制与边缘工艺处理，保证壳体的承压结构合理性。内部结构建模阶段，依次完成中心阀杆、上下阀瓣、导流通道、密封限位结构的独立建模，各零件间严格按照实际装配公差设定配合关系，阀杆与导向部位采用间隙配合参数，密封接触面设置贴合约束，还原真实工况下的运动限位逻辑。材质渲染方面，外部壳体赋予哑光金属材质，模拟铸铁或铸钢的工业质感，内部阀杆、阀瓣等运动部件赋予亮面不锈钢材质，密封部位采用红色橡胶类材质进行区分，通过不同材质的视觉差异清晰划分各功能部件的边界，渲染时采用柔和的环境光搭配定向补光，避免金属表面出现过曝反光，同时凸显内部流道的曲面过渡细节。设计思路上，本模型将阀的通断控制功能与泵的流体输送功能进行集成化设计，缩减了传统分体式阀泵连接的管路冗余，内部流道采用平滑圆弧过渡设计，减少流体输送过程中的阻力损失，各部件的连接位置均设置了定位凸台与卡槽结构，便于实际生产中的装配与后期维护拆解，模型所有特征均保留可编辑参数，可根据不同流量、压力工况需求调整阀瓣开度、腔体容积、流道直径等核心参数，适配不同工业场景的流体输送需求，整体结构紧凑，装配关系清晰，可用于阀泵类产品的结构验证、教学演示以及后续的工程化出图工作。
