电脑主板针肋式铝挤散热结构

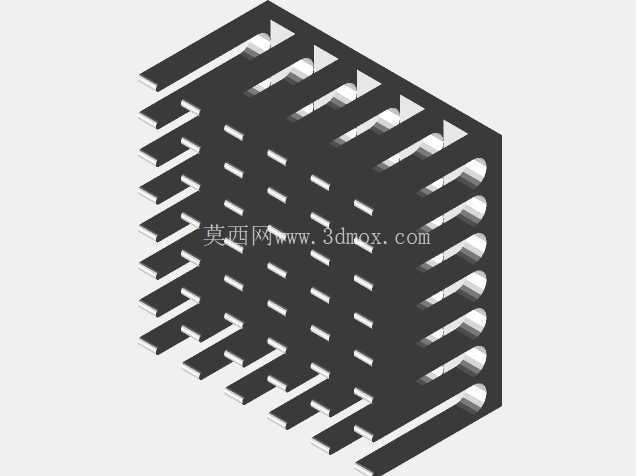

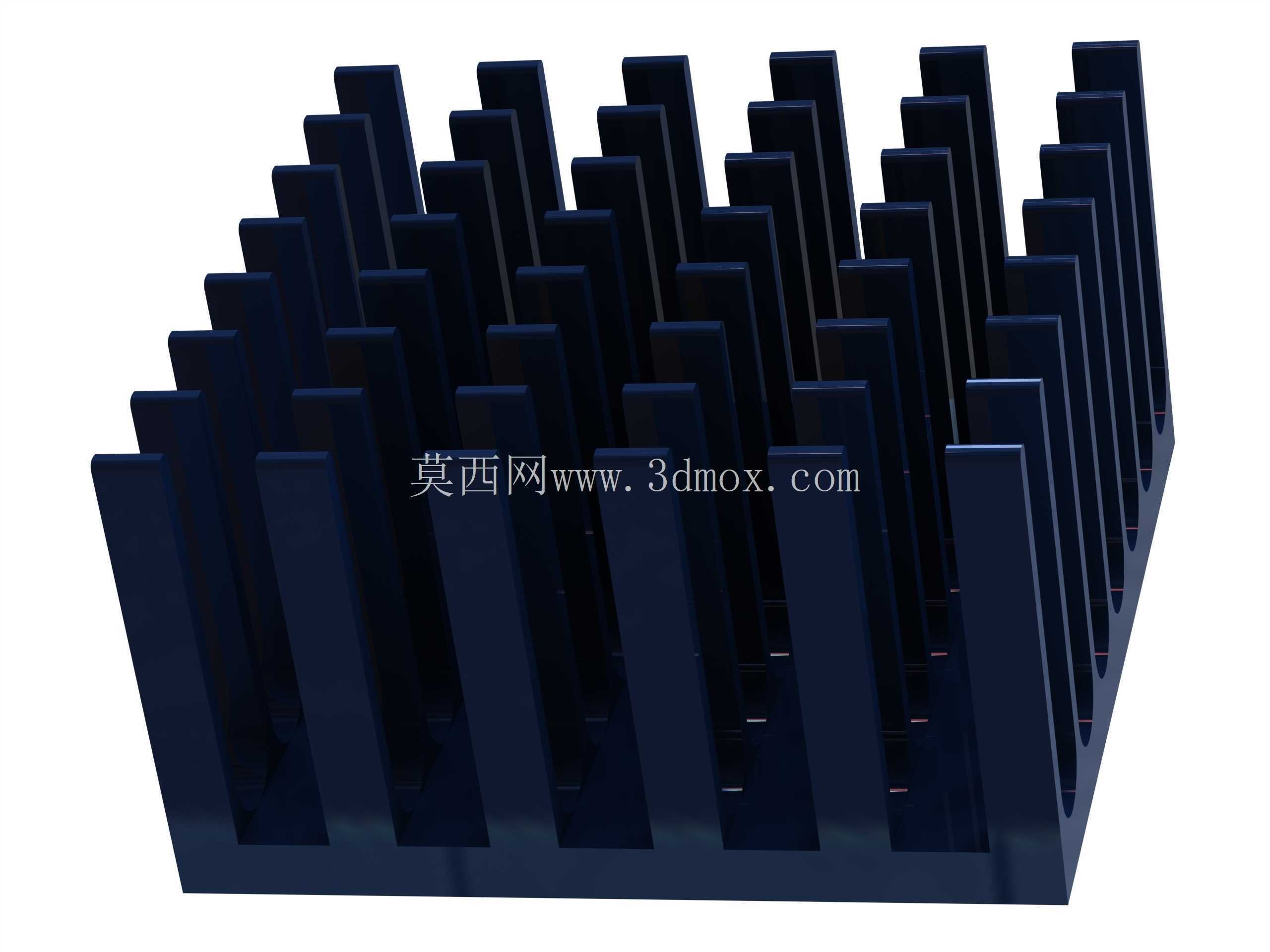

　　在消费电子与工业嵌入式硬件的散热设计场景中，主板供电模块、主控芯片周边的被动散热结构，是保障硬件长期稳定运行的核心部件之一，这类针肋式散热结构的设计，需要同时兼顾散热效率、安装空间、制造成本与长期使用可靠性，不能单纯追求鳍片密度而忽略生产可行性与风道适配性。这款散热结构采用等距阵列式直肋设计，整体外形为正方形安装基面，长宽尺寸均为45mm，整体高度25mm，安装基面平整无凸起，可直接贴合芯片表面或均热板，适配常规主板上MOS管、南桥芯片、嵌入式主控芯片的安装空间，不会和周边内存插槽、PCIe扩展卡、电容元件产生安装干涉，安装边界预留足够的公差余量，即使贴装0.5mm厚度的导热硅胶垫，整体高度也不会超出多数紧凑型机箱、嵌入式工控机的内部限高要求。

　　从功能特性来看，直肋式的鳍片布局适配机箱内水平方向的贯通风道，气流可以顺着鳍片间隙顺畅流通，不会因为鳍片弯折、异形结构产生额外的风阻，鳍片厚度均匀，铝挤成型后无需二次切削加工即可达到使用要求，鳍片之间的间距经过优化，既保证了足够的散热接触面积，也避免间距过小导致积灰后散热效率骤降的问题，日常使用场景下，依靠自然对流即可满足15W以内功耗芯片的散热需求，若搭配主板周边的辅助风扇，可覆盖25W左右功耗的芯片散热需求，完全满足常规消费级主板、工业控制主板的局部散热要求。

　　设计思路上，这款结构没有采用复杂的铲齿、焊接工艺，而是选用成熟的铝挤成型方案，原材料选用6063铝合金，导热系数满足常规电子散热需求，同时材料硬度适中，挤压成型时鳍片成型率高，批量生产时良率稳定，生产成本可控；鳍片根部做了小圆弧过渡，避免应力集中导致鳍片受外力碰撞时断裂，安装基面的平面度控制在0.1mm以内，保证和芯片表面的贴合度，减少导热界面材料的填充厚度，降低接触热阻。

　　实际应用中，这类散热结构不仅可以用在台式电脑主板上，也可以适配迷你主机、工业控制板卡、嵌入式开发板、路由器主控板等多种电子设备的被动散热场景，安装方式灵活，既可以采用背胶粘贴固定，也可以通过卡扣、螺丝锁付的方式固定在PCB板上，鳍片表面做本色阳极氧化处理，在提升表面辐射散热能力的同时，也能避免长期使用过程中铝材质氧化发黑，保持散热性能稳定。不同于异形定制散热结构，这款标准化尺寸的散热结构不需要开模定制，可直接适配多数通用硬件的安装位，结构设计简洁，没有冗余的造型设计，所有结构特征都服务于散热效率与安装便利性，鳍片的高度、厚度、间距参数经过热仿真验证，在自然对流条件下，芯片满载时的结温可控制在安全阈值内，不会因为过热导致降频、硬件损坏等问题，对于硬件设计工程师来说，这类成熟的散热结构可以直接选型套用，减少散热方案的验证周期，缩短产品开发流程。
