双发固定翼长航时无人机原型设计

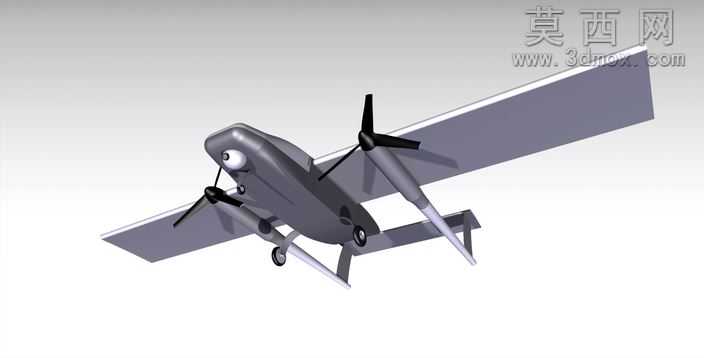

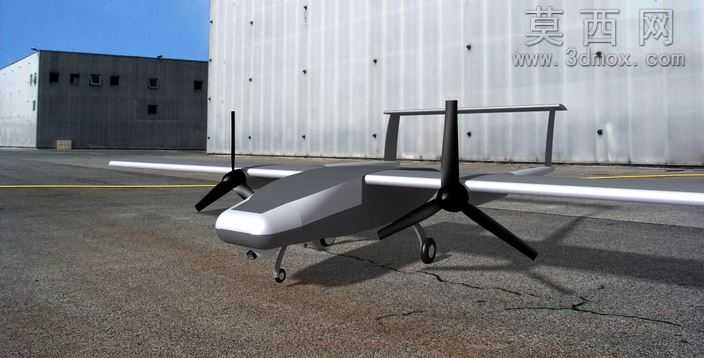

该作品为双发固定翼构型的无人机三维建模成果，整体建模过程围绕小型长航时侦察无人机的功能定位展开，在建模初期先完成整体气动布局的框架搭建，确定上单翼、双尾撑、前置双动力舱的整体结构比例，确保各部件的相对位置符合小型固定翼无人机的气动设计逻辑。建模过程中先以曲面建模完成机身主体的流线型外壳构建，机身头部预留了任务载荷安装的舱位空间，曲面过渡处做了顺滑的曲率处理，减少飞行过程中的气动阻力；机翼部分采用等弦长的平直翼构型，建模时单独拆分出机翼主梁、翼肋的结构层级，还原了机翼与机身、尾撑的连接结构，机翼后缘预留了操纵面的安装位置，可直观展示舵面的活动空间范围。动力系统部分分别构建了两副拉力螺旋桨、动力舱壳体、起落架连接结构，螺旋桨的桨叶做了符合气动效率的翼型曲面处理，动力舱与机翼的连接位置做了整流过渡，避免突兀的结构凸起带来额外阻力；尾撑结构从机翼后方向后延伸，连接水平尾翼与垂直尾翼，尾翼部分同样按照常规固定翼的安定面、操纵面结构做了分层建模，清晰展示尾翼的支撑与连接逻辑。起落架部分采用后三点式布局，分别构建了主起落架的轮组、减震支撑结构与尾轮组件，还原了小型固定翼无人机滑跑起降的起落架结构形态。材质渲染阶段，机身主体采用哑光深灰色航空复合材料质感，螺旋桨采用黑色哑光工程塑料材质，起落架轮组做了橡胶轮胎与金属轮毂的材质区分，整体渲染效果清晰呈现各部件的材质差异与结构边界，完整还原了该大学原型无人机的整体设计形态，建模过程中对各部件的装配关系做了严谨的对位处理，确保整体结构符合实际飞行器的装配逻辑，可直观展示该款无人机的整体构型与结构组成。
