履带式小型地下作业钻机三维设计

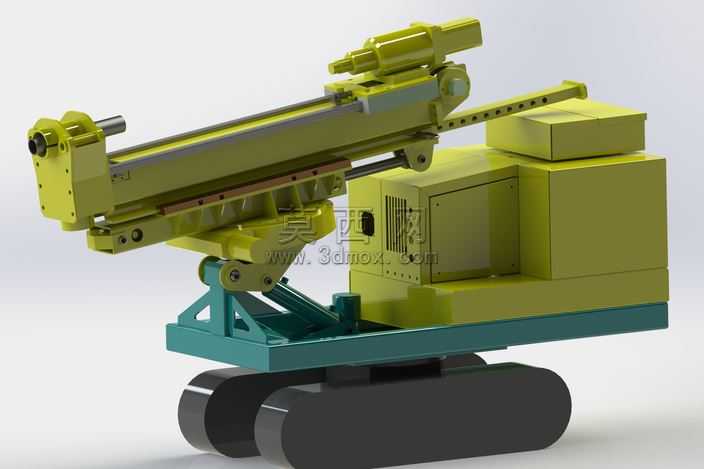

本作品为适配地窖等狭窄地下作业场景的小型履带式钻机三维模型，整体建模过程严格遵循实际小型钻探设备的工程逻辑，采用自底向上的建模思路完成全结构搭建。首先完成行走底盘部分的建模，采用履带式行走结构，对履带板、驱动轮、导向轮、承重轮以及底盘架体分别进行参数化建模，还原履带行走机构的铰接关系与支撑结构，底盘架体采用高强度钢材质设定，表面做防锈涂装处理，赋予哑光深灰的金属质感，保证在狭窄地下空间的通行稳定性与地形适配能力。底盘上方的动力与控制箱体采用一体化集成设计，建模时将动力单元、液压控制单元整合为封闭式箱体结构，箱体表面设置散热格栅、检修舱门等细节结构，材质上箱体主体采用工程黄的金属烤漆材质，检修门做哑光金属质感区分，格栅部分做镂空处理还原真实散热结构细节。上部钻探工作臂为核心功能结构，建模时完整还原了滑架、动力头、进给导轨、俯仰调节铰接机构的全部细节，滑架采用长条形箱型结构，表面设置进给齿条安装位、行程限位孔等细节，动力头部分还原了主轴接口、驱动马达、调节手柄等结构，铰接部位还原了销轴、锁紧机构的装配关系，工作臂整体与底盘上部的回转支撑结构连接，可实现一定角度的俯仰调节以适配不同钻孔角度需求。渲染阶段采用影棚级柔和布光，主光源从侧上方45度投射，搭配补光弱化结构阴影，突出各部件的轮廓层次与材质质感，背景采用浅灰色纯色背景，避免多余元素干扰模型本身的结构展示。材质分配上区分了不同部件的质感差异，金属结构件根据功能不同分别赋予烤漆、哑光金属、亮面金属等不同材质属性，橡胶履带赋予高摩擦力的哑光橡胶质感，液压管线部分赋予深色橡塑材质，所有材质的粗糙度、金属度参数均参考真实工业设备的表面特性调整，保证渲染效果的写实度。整体设计充分考虑地下狭窄空间的作业需求，在结构紧凑性、操作灵活性上做了针对性优化，所有部件的装配关系符合机械设计规范，可用于小型钻探设备的方案展示、结构验证以及相关教学演示场景。
