树莓派CM4功能扩展载板结构设计

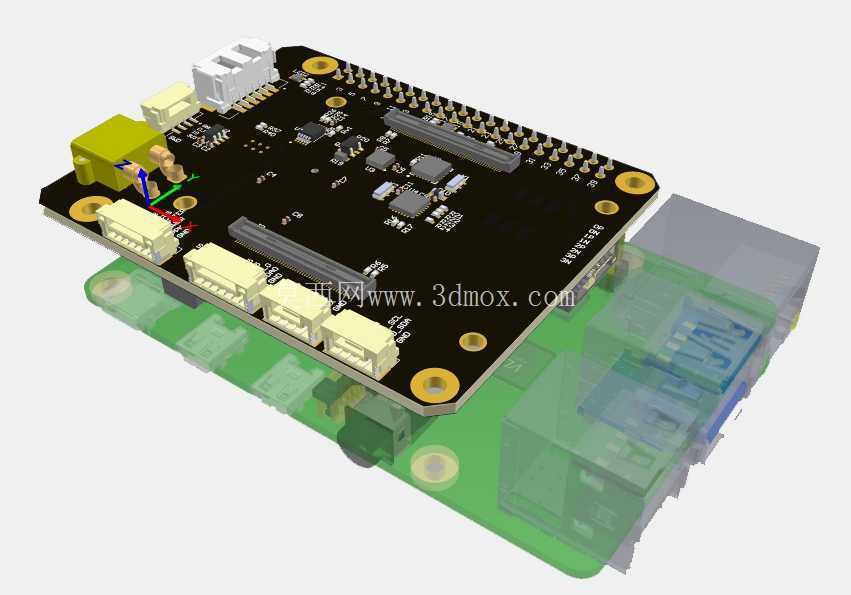

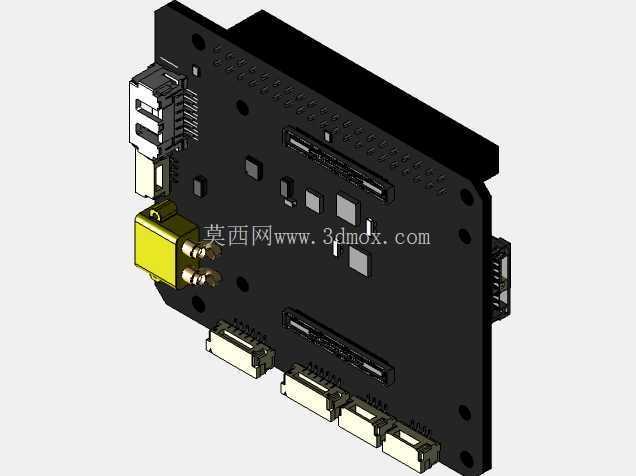

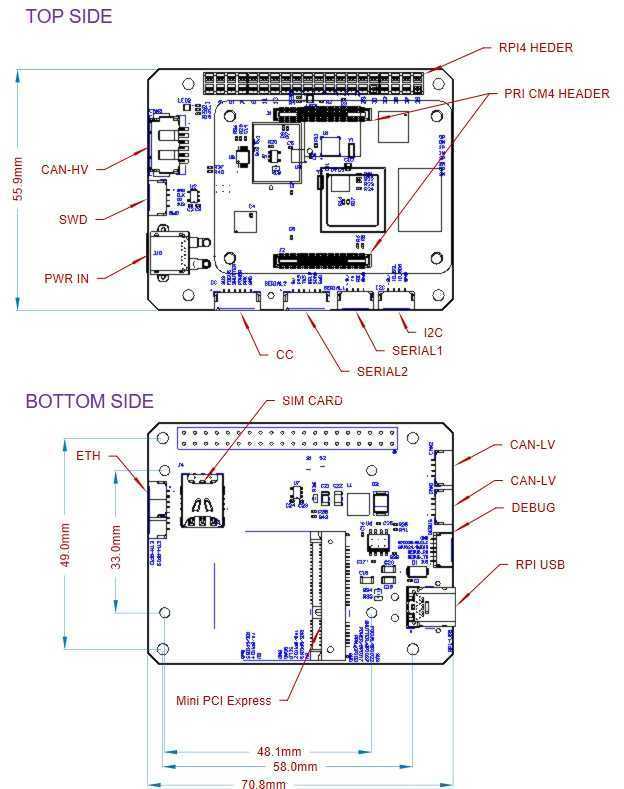

　　做嵌入式硬件配套结构设计快十年，经手的树莓派扩展载板没有五十也有四十，这次拿到的CM4扩展板三维模型，第一眼就能看出是面向无人系统外设适配做的定向设计，不是市面上那种堆接口的通用公版。先从安装边界说，整个板卡采用标准CM4载板的矩形轮廓，四角预留的金属化安装孔孔径适配M2.5铜柱，孔位间距完全匹配树莓派官方CM4 IO板的安装规范，不管是叠装在CM4核心板下方做夹层安装，还是单独固定在无人机飞控舱、小型机器人控制仓内，都不需要额外打孔改支架，这点对做整机集成的结构工程师来说省了很多适配功夫。板上所有外接连接器都采用卧贴式布局，高度控制在8mm以内，叠装后整体堆叠厚度不超过20mm，完全适配小型无人设备紧凑的舱内空间，不会出现接插件顶到舱盖的干涉问题。

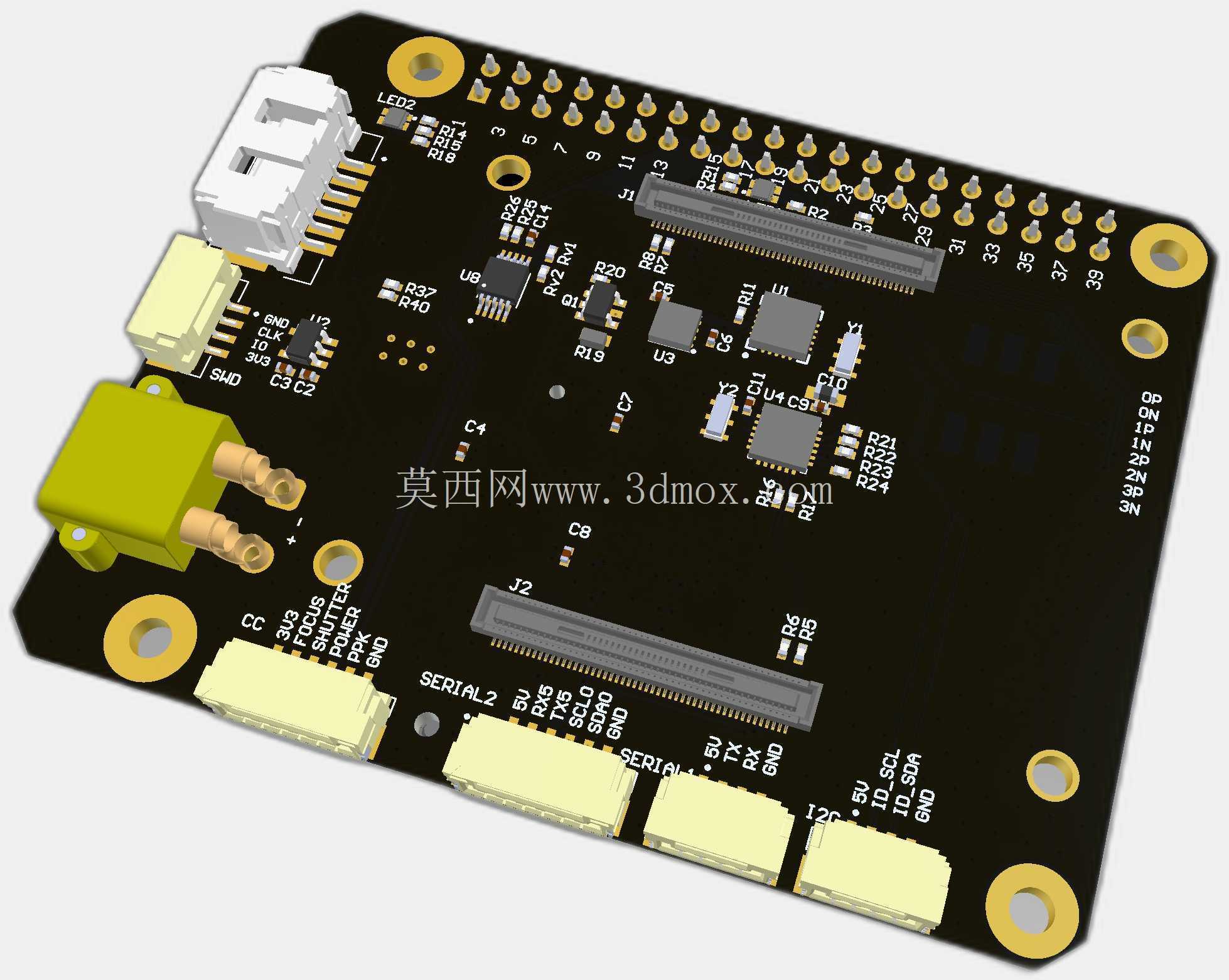

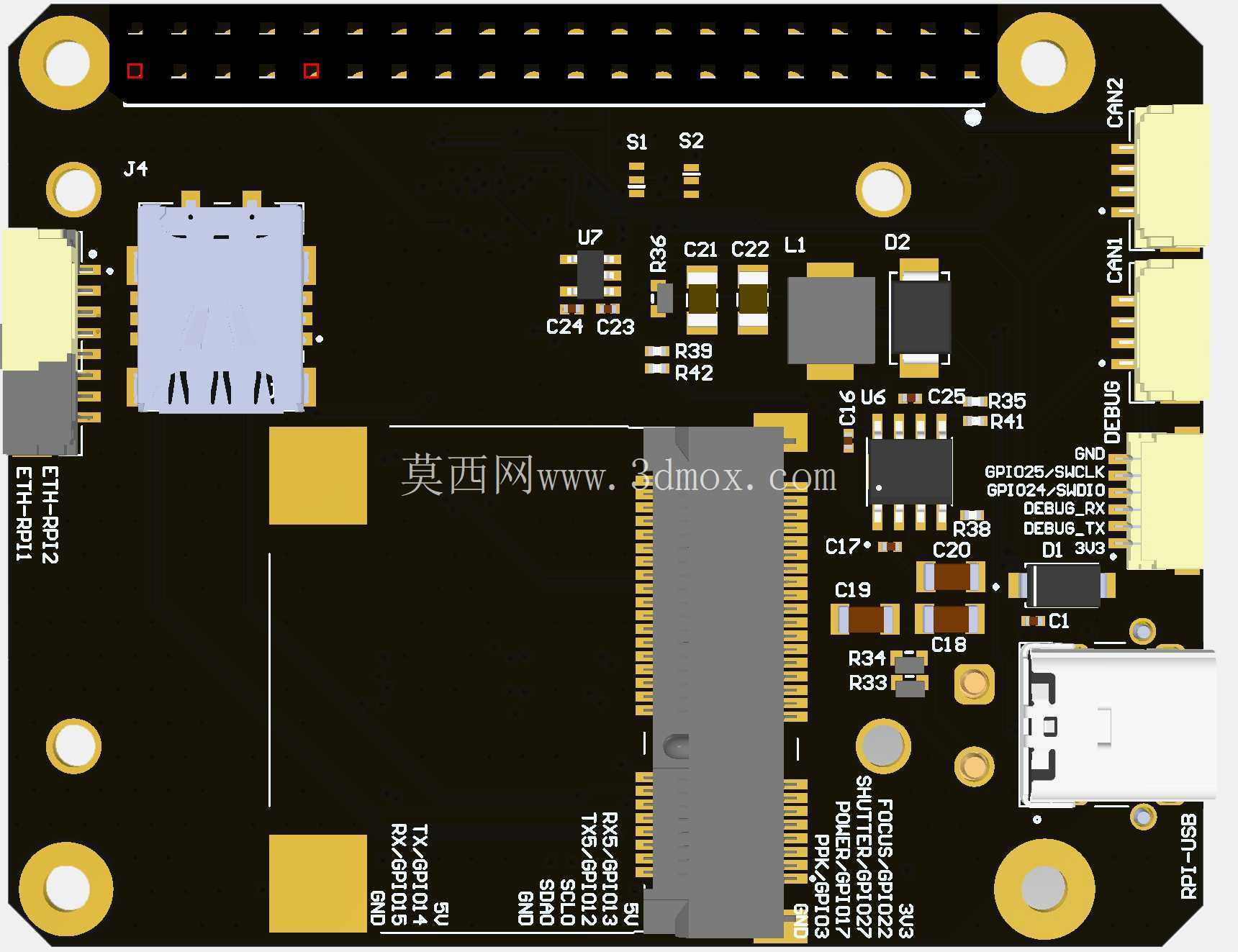

　　从功能接口的布局逻辑来看，设计时明显考虑了机载场景的走线合理性：CAN总线接口布置在板边靠近飞控安装位的一侧，配套的状态指示灯紧邻接口放置，调试时不用拆开机舱就能看到总线通讯状态；LTE调制解调器的SIM卡座和射频接口布置在板卡另一侧边缘，预留的射频天线走线区域做了净空处理，三维模型里能看到对应区域没有布置过高的元器件，避免金属件遮挡射频信号；内部电压测量的采样电路做了局部隔离布局，和高速数字通讯线路之间留了足够的爬电距离，避免大电流采样时的纹波干扰核心板的稳定运行。

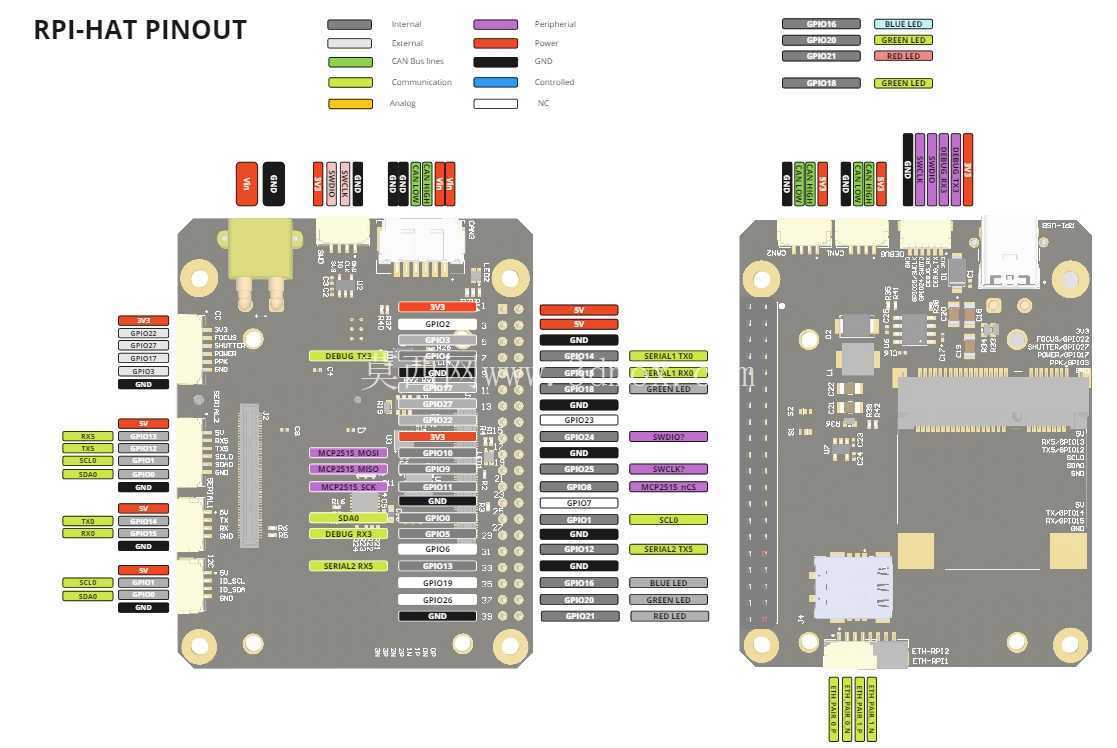

　　实际应用场景里，这类扩展板主要解决树莓派CM4原生接口不足的问题，尤其是在无人机、小型移动机器人这类需要对接多类外设的设备上：原生CM4引出的CAN通道数量有限，通过这块载板扩展的多路CAN接口可以同时对接电调、GPS模块、毫米波雷达等外设，支持DroneCAN、Cyphal这类机载通用总线协议，不需要额外加CAN集线器就能完成所有外设的总线挂载；板载的SWD调试接口不仅能给CM4本身做固件烧录，还能引出调试通道对接外接的MCU，做整机多控制器的联合调试时不用额外飞线，减少机载设备的线束故障点；UART接口专门做了电平匹配电路，能直接和PX4这类主流飞控系统做串口通讯，读取飞控的姿态、位置数据，也能把CM4上运行的视觉识别、路径规划算法结果下发给飞控，完成自主导航类的功能拓展。

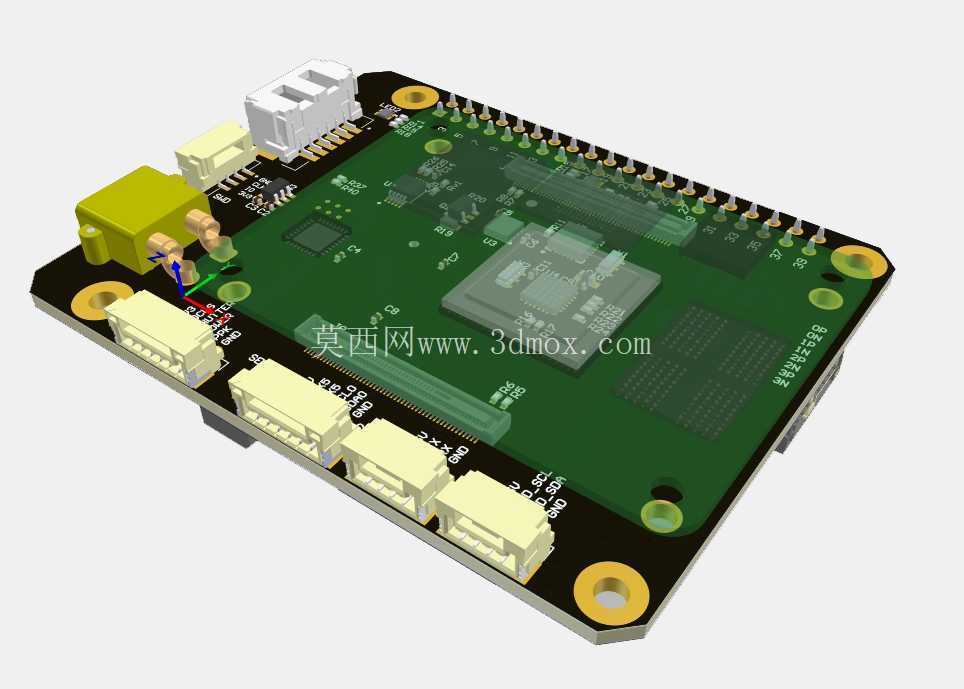

　　建模细节上，所有接插件的模型都按照实际物料的尺寸1:1还原，包括卧贴连接器的锁扣高度、SIM卡座的弹出行程、板载按键的按压行程都做了准确建模，做整机结构干涉检查时不会出现模型和实物尺寸不符的问题；PCB板的厚度按照常规1.6mm板厚设置，焊盘、丝印层的细节也都做了还原，导出STEP格式后可以直接导入整机装配体做布线参考，不用再重新测绘接插件位置。设计时还考虑了散热问题，CM4核心板的安装区域对应位置预留了导热垫的放置空间，板上没有过高的元器件遮挡核心板的散热路径，不管是贴装散热片还是导风冷却都有足够的操作空间。

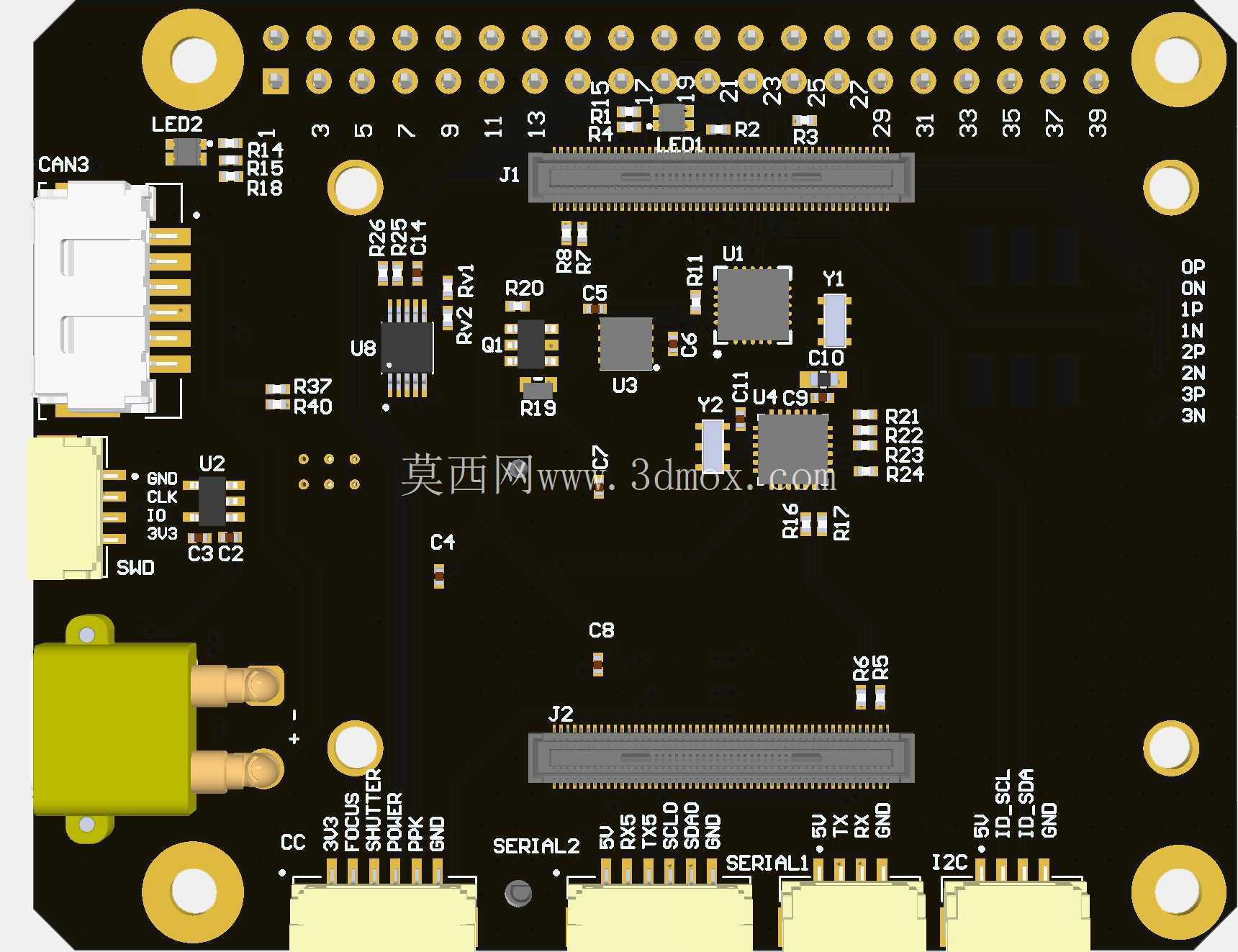

　　很多刚接触嵌入式结构设计的工程师容易忽略接插件的出线方向，这块板的所有外接接口都采用侧向出线的卧贴设计，线束从板边水平引出，不会在板卡垂直方向占用空间，在狭小的设备舱内走线时可以顺着舱壁布线，不会出现线束弯折半径过小导致的接触不良问题；安装孔周围做了露铜处理，安装时通过铜柱接整机地，能提升板卡的抗干扰能力，在机载这类电磁环境复杂的场景下，能减少电机电调带来的电磁干扰对通讯总线的影响。
