苹果Magic Mouse外观结构三维数模

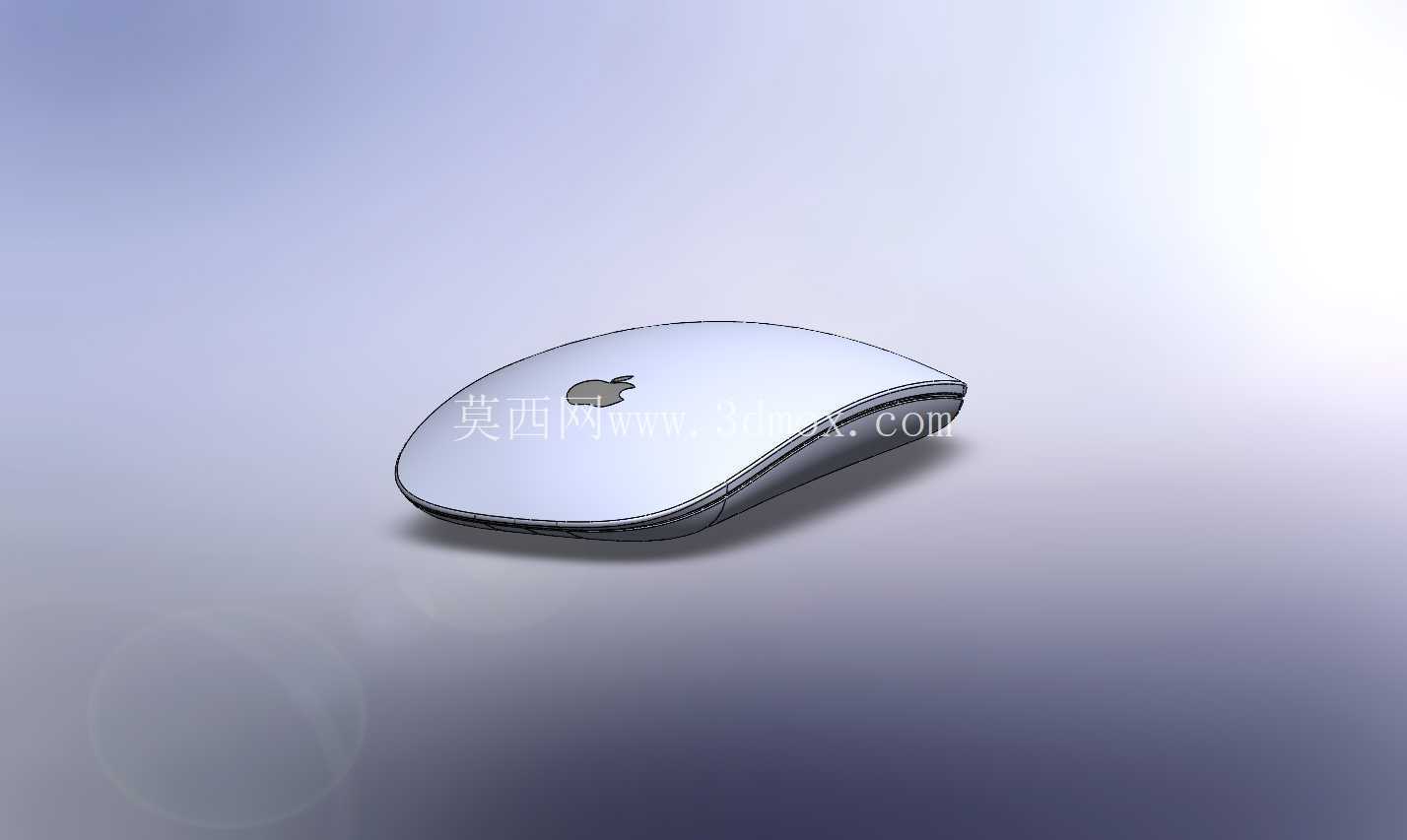

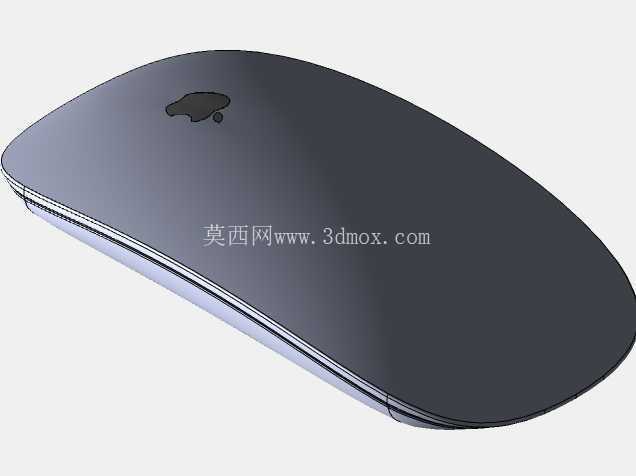

　　这款鼠标的三维数模完整还原了苹果Magic Mouse的一体化曲面外壳特征，建模过程中优先处理了上盖与底壳的分型面过渡，确保曲面G2连续的同时，预留了内部触控传感层、电池仓、蓝牙模块的装配空间。从实际使用场景来看，这类轻薄型无线鼠标主要适配桌面办公、移动便携办公场景，对握持手感的曲面弧度要求极高，建模时参考了成年用户手掌自然放松状态下的掌倾角数据，将上盖最高点控制在距离底面16.2mm的位置，避免长时间使用时腕部过度抬升造成的疲劳。

　　在功能结构的还原上，数模完整保留了多点触控上盖的支撑结构，上盖采用0.8mm壁厚的PC材质模拟，底部预留了光学传感器的开孔位置，开孔直径3.2mm，距离鼠标前端边缘28mm，符合光学引擎的最佳采样距离要求。底壳部分的脚垫安装槽深度控制在0.3mm，适配厚度0.4mm的特氟龙脚垫，安装后脚垫突出底壳0.1mm，保证滑动时的平顺性，同时避免脚垫过度突出造成的晃动。

　　设计思路上，这款鼠标摒弃了传统分体式按键的结构，整个上盖作为触控输入区域，建模时特意在上盖与底壳的配合处预留了0.15mm的均匀间隙，既保证上盖按压时的微动行程，又避免间隙过大造成的进灰问题。侧面的弧度处理采用了多截面放样的方式，从最薄处的前端边缘4mm厚度，平滑过渡到尾部的16.2mm最大厚度，侧面过渡圆角半径统一为2.5mm，保证握持时手指接触位置的触感一致性。

　　安装边界方面，数模标注了内部元器件的装配限位尺寸，电池仓的内部尺寸适配两节AA电池，仓盖采用卡扣式固定，卡扣的配合量设置为0.2mm，保证拆装时的阻尼感适中。蓝牙模块的安装位位于鼠标尾部，距离底壳内壁1.2mm，预留了天线的净空区域，避免金属外壳对信号的屏蔽影响。光学传感器的安装平面与底壳平面的平行度公差控制在0.05mm以内，保证采样时的精度稳定，不会出现光标抖动的问题。

　　从结构强度的角度考虑，上盖内部设置了三条横向加强筋，筋高1.2mm，厚度0.6mm，分布在距离前端15mm、中部、距离尾部10mm的位置，既保证上盖按压时的结构强度，不会出现过度形变，又不会增加过多重量，整体鼠标的建模重量控制在98g左右，符合无线便携鼠标的重量要求。底部的电源开关开孔尺寸为6mm*3mm，开关按键的突出量控制在0.5mm，避免放置在包内时误触开关造成电量浪费。

　　在曲面细节的处理上，苹果logo的位置采用了下沉0.2mm的镶嵌结构，logo边缘的倒角为0.1mm，模拟实际产品的金属logo镶嵌工艺，避免logo突出造成的上盖表面不平整。鼠标尾部的弧度特意做了收窄处理，宽度从最宽处的58mm收窄到尾部的42mm，适配不同手型用户的握持需求，无论是趴握还是捏握的使用方式，都能找到合适的接触位置。

　　数模的装配关系完全按照实际产品的装配顺序设置，底壳作为基础承载件，依次安装电池仓组件、光学传感器、蓝牙主板、微动开关，最后扣合上盖，所有配合面的公差都按照消费电子产品的通用装配公差设置，间隙配合的公差带控制在0.1-0.2mm之间，过盈配合的位置过盈量设置为0.05-0.1mm，完全符合实际量产的装配要求。
