通用型单杆双作用液压缸三维结构设计

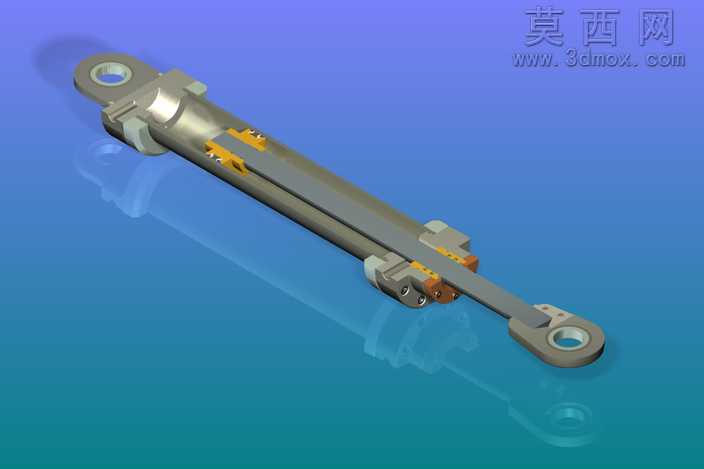

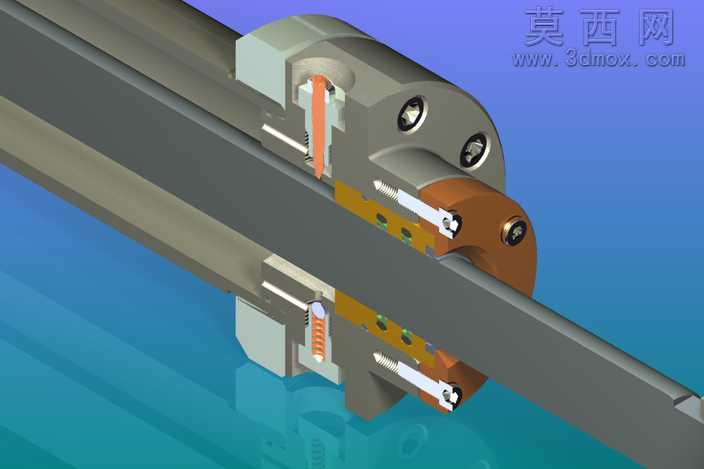

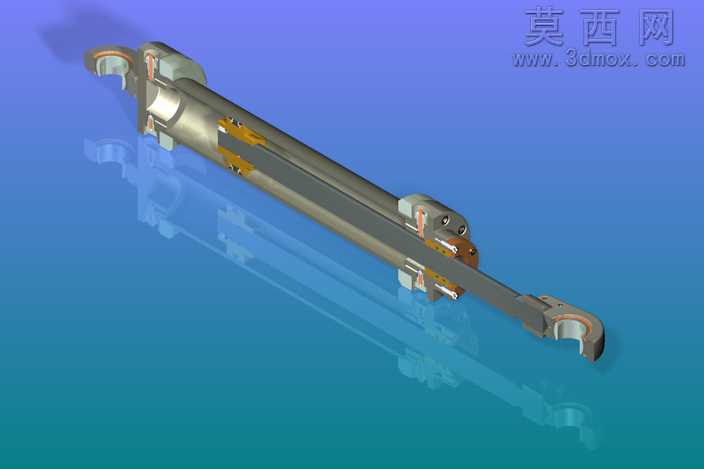

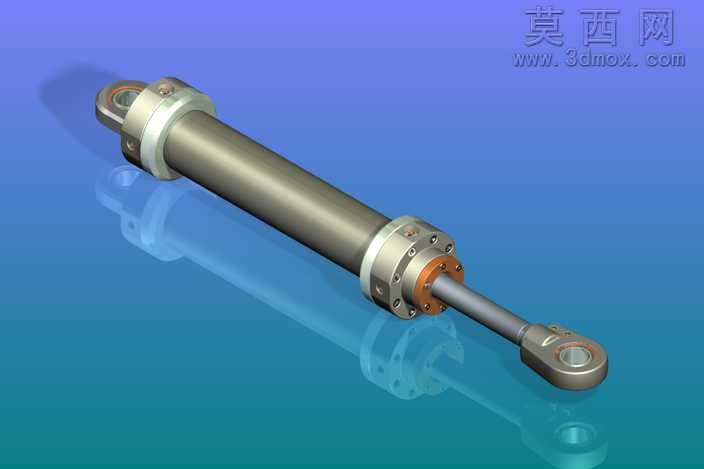

本作品为通用型单活塞杆液压缸三维建模成果，建模过程严格遵循液压元件设计规范，首先通过草图绘制完成缸筒、活塞杆、前后端盖、耳环铰支座、活塞密封组件、导向套等核心零件的轮廓绘制，对每个零件的尺寸参数进行精准约束，确保缸筒内径、活塞杆直径、行程长度等关键参数符合通用液压元件的常用规格。建模阶段采用自底向上的装配设计思路，先逐个完成单个零件的特征建模：缸筒部分采用拉伸特征构建主体筒体，对内壁做光滑面处理模拟珩磨加工效果，外壁添加必要的安装卡槽与油道接口特征；活塞杆采用高强度合金钢材质模拟，表面做镀铬抛光质感处理，两端分别设计与活塞、耳环的连接螺纹与定位轴肩；前后端盖分别设计密封槽、导向套安装位、螺栓连接孔，搭配O型密封圈、防尘圈、斯特封等密封件的细节建模，还原真实液压缸的密封结构；两端的耳环铰支座采用带衬套的铰接结构设计，确保模型可模拟实际工作中的摆动安装工况。装配过程中添加合理的配合约束，缸筒与端盖采用同轴心配合加端面贴合约束，活塞与活塞杆采用过盈配合模拟装配关系，密封件与对应安装槽做精准的尺寸匹配，整体装配完成后可实现活塞杆沿缸筒轴向的伸缩运动模拟，添加线性马达即可演示液压缸的往复动作。渲染阶段采用金属质感材质库，缸筒外壁赋予银灰色金属漆材质模拟缸筒喷涂效果，活塞杆赋予亮面镀铬金属材质，密封件赋予黑色丁腈橡胶材质，端盖与耳环赋予铸钢哑光金属材质，背景采用渐变蓝底突出模型主体，通过光影调整展现零件间的装配层次与结构细节，清晰呈现液压缸内部活塞分隔的两腔结构、油道走向、密封排布等设计细节。设计思路围绕通用工况下的液压缸使用需求，兼顾结构合理性与装配工艺性，所有零件的结构设计均考虑实际加工可行性，避免出现无法加工的不合理特征，同时模型预留了参数化修改接口，可通过调整内径、行程、杆径等参数快速衍生不同规格的同类型液压缸模型，可用于液压系统原理演示、装配实训、虚拟样机搭建等场景。
