集成式液压动力泵站三维结构设计

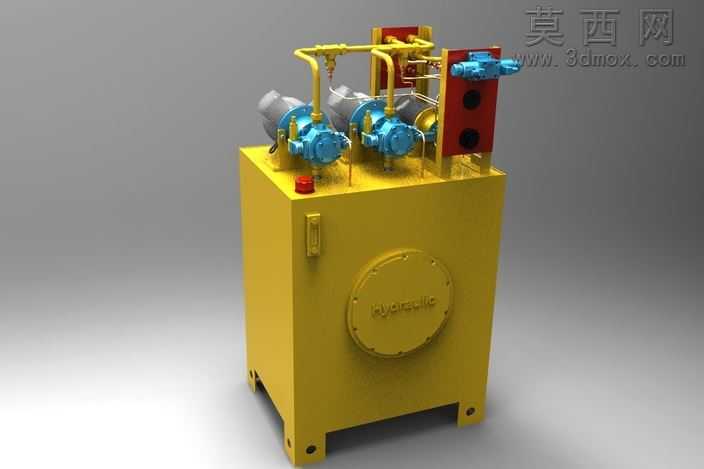

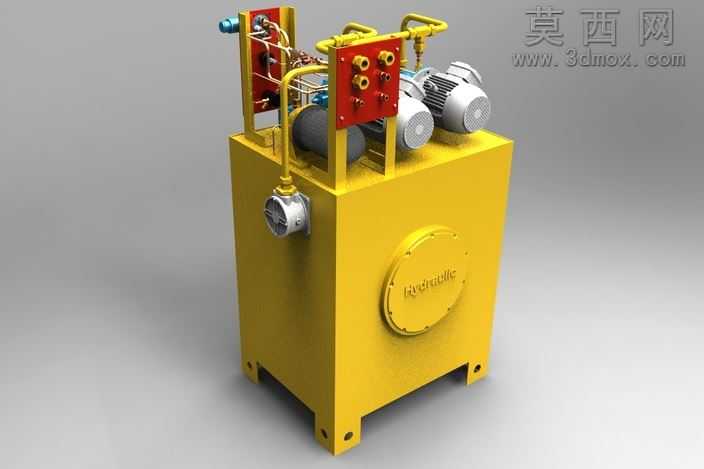

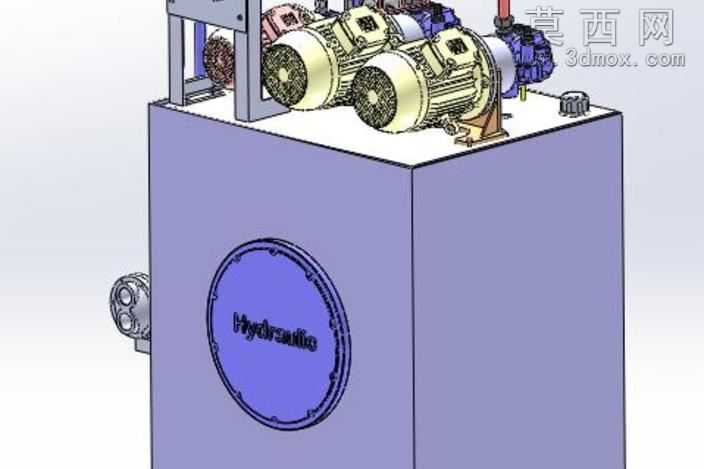

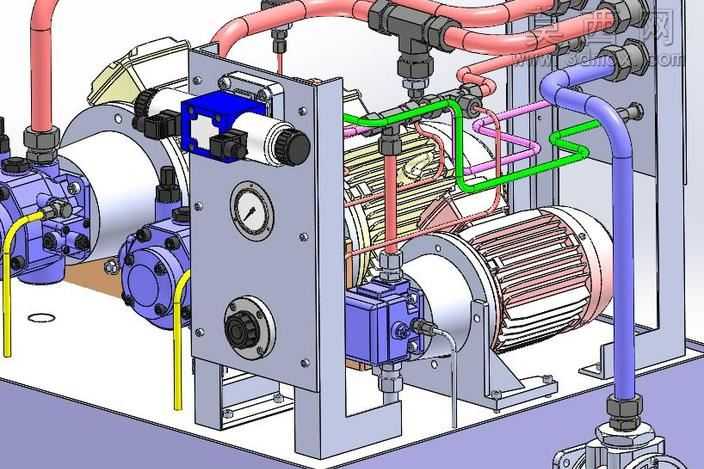

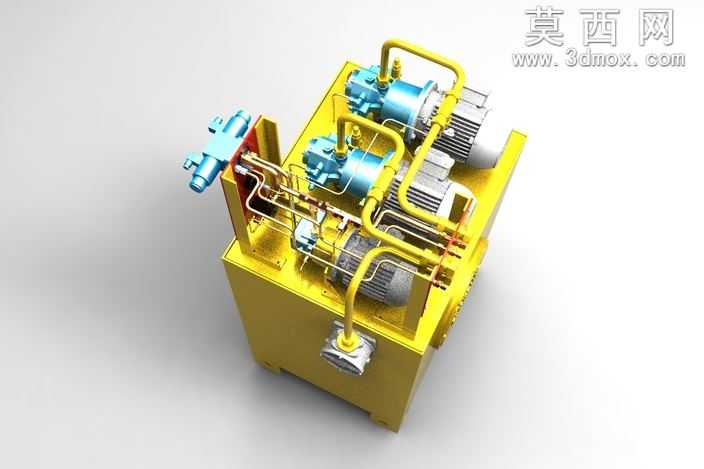

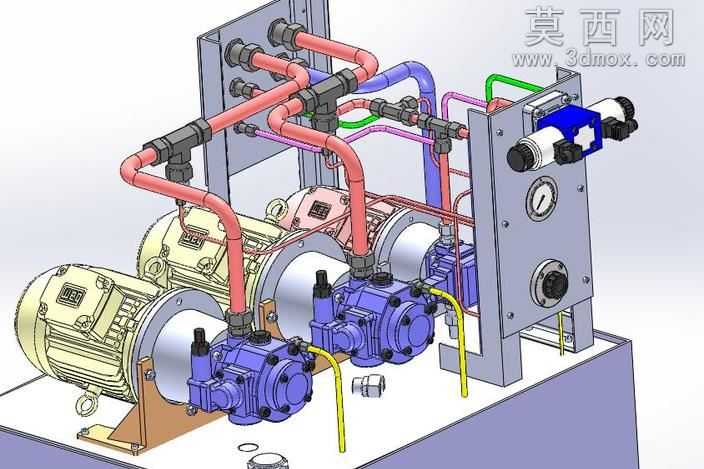

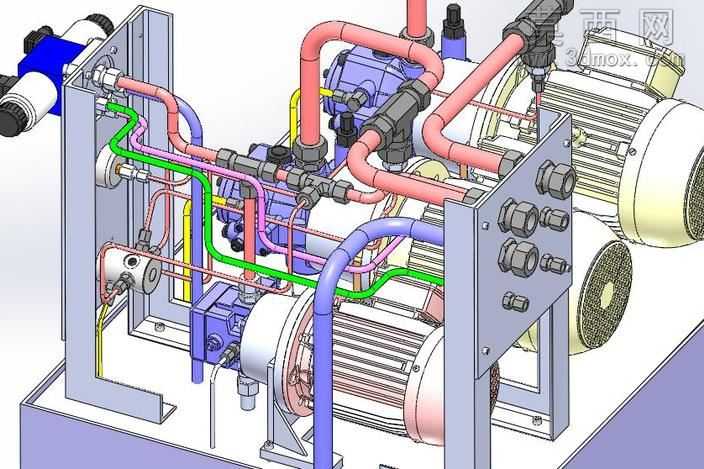

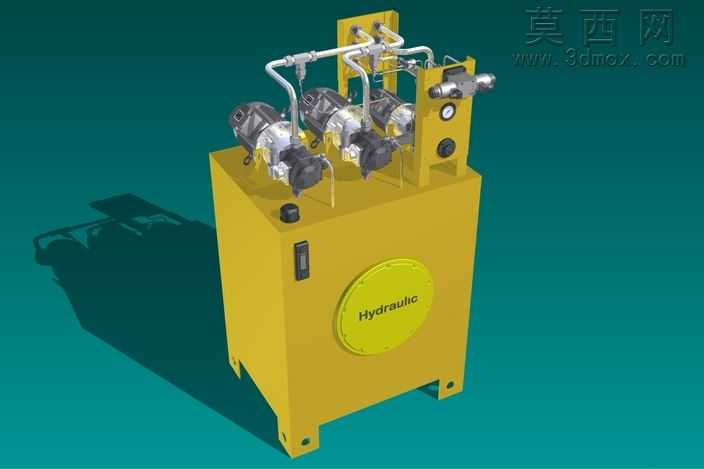

本作品为集成式液压动力泵站的三维建模设计，采用三维参数化建模软件完成全零部件的1:1比例构建，完整还原了液压动力单元的真实装配结构与管路排布逻辑。建模过程中首先完成核心动力元件的搭建，包含驱动电机、轴向柱塞液压泵、调压阀组、压力表检测组件的独立建模，对电机的散热筋结构、泵体的油口法兰、阀组的调节旋钮、压力表的表盘刻度都做了精细化的特征还原，保证每个零部件的尺寸比例符合工业液压元件的通用设计规范。在装配阶段严格遵循液压系统的布局原则，将动力元件固定在一体化安装立板上，合理规划各元件的安装位置，预留足够的操作维护空间，同时保证整体结构紧凑，减少无效占地面积。管路系统是本模型的设计重点，针对不同压力等级、不同功能的管路做了差异化建模：高压供油管路采用红色硬质管材建模，回油管路采用蓝色管材，控制油路采用绿色、紫色等不同色彩的管材区分，每段管路的弯折半径、接头形式都严格匹配液压管路的安装标准，避免出现干涉、弯折半径过小导致的流阻过大问题，管接头采用标准的卡套式、法兰式接头模型，还原真实的管路连接方式。材质渲染阶段，针对不同零部件赋予对应的真实材质：电机壳体采用铸铁哑光材质，泵体、阀块采用锻钢蓝漆材质，安装立板采用镀锌钢板磨砂材质，管路根据功能区分采用对应色彩的金属烤漆材质，压力表表盘采用玻璃加印刷刻度材质，密封件采用黑色橡胶材质，通过光影渲染突出金属部件的质感与管路的色彩区分度，让整体模型的视觉效果贴近真实工业设备的外观。设计过程中充分考虑液压泵站的功能逻辑，将调压阀、压力表布置在操作侧便于观察调节的位置，电机与泵的连接采用标准联轴器结构，安装底座预留减震垫安装位，整体结构既满足液压动力输出的功能需求，又兼顾装配工艺性与维护便利性，完整呈现了集成式液压动力单元从元件选型、布局规划到管路连接的全流程设计思路，可用于液压系统原理展示、结构教学、布局方案验证等场景。
