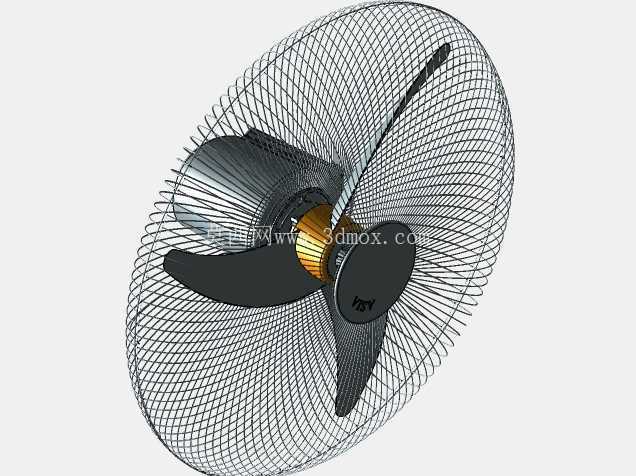

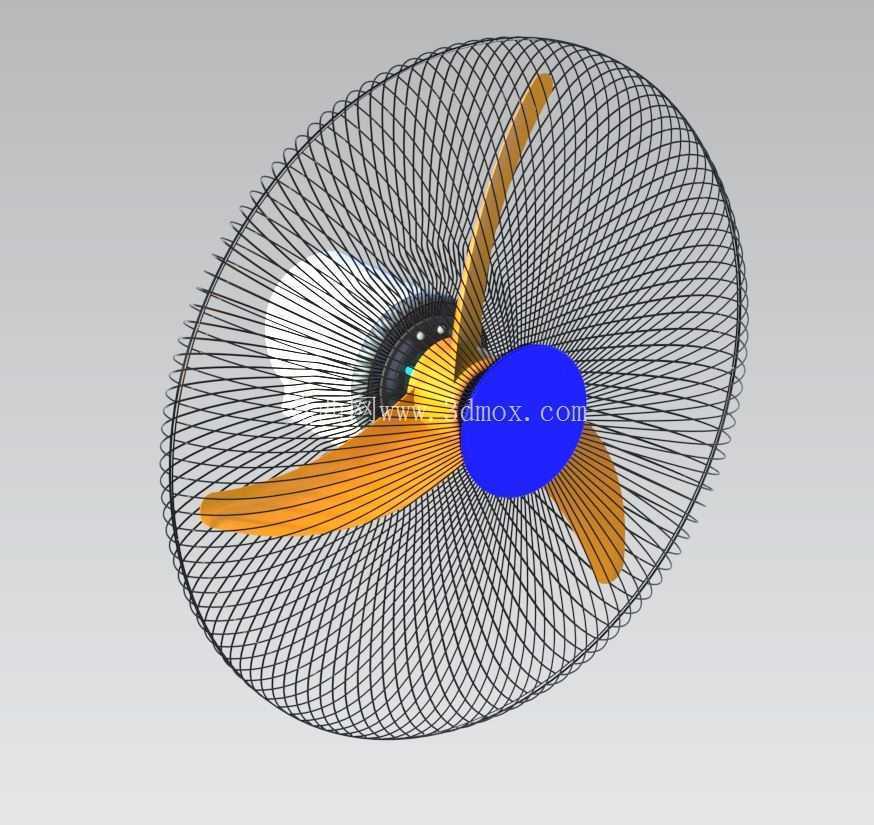

三叶曲面叶片壁挂式通风扇结构设计

　　这款壁挂式三叶扇的结构设计，核心围绕小空间定点送风的实际工况展开，区别于落地扇、台扇的放置逻辑，壁挂安装的特性要求整体结构必须兼顾墙面固定的可靠性与送风覆盖的合理性，避免占用地面操作空间，常见于车间操作工位、小型商铺边角、宿舍墙面等区域的局部通风降温场景。从叶片构型来看，采用大弧度扭曲曲面设计，并非平面直叶结构，每片叶片从叶根到叶梢的弦长、扭转角呈连续渐变过渡，叶根部位与中心轮毂衔接处做了加厚圆弧过渡，避免高速旋转时的应力集中，叶梢部位做了收窄切边处理，能够降低旋转过程中的叶尖涡流损耗，在相同转速下提升有效送风距离，同时减少紊流带来的运行噪音。

　　中心轮毂采用短圆柱凸台结构，与叶片衔接的端面做了平滑过渡，既可以容纳后端的电机输出轴连接位，也能在旋转时引导中心区域气流向叶片外缘疏导，避免中心区域形成气流死区。整体叶片的扭转角度经过匹配调校，能够在旋转时将轴向进风定向推送至前方扇形区域，送风覆盖角度适配壁挂安装后的人体活动高度范围，无需额外调整俯仰角度即可覆盖常规站立、坐姿的工位区域。安装边界方面，壁挂结构的后端预留了标准墙面固定位的安装接口，整体旋转部件的外轮廓直径适配常规墙面安装的安全距离要求，叶片外缘到墙面的预留间隙满足旋转安全规范，不会出现剐蹭墙面的问题，同时整体重心靠近安装墙面一侧，降低长期运行时对固定件的疲劳载荷，提升壁挂安装的长期稳定性。

　　从功能特性来看，三叶结构的动平衡调校难度低于多叶小直径扇叶，在常规民用通风的转速区间内，运行振动量更小，对墙面固定件的冲击载荷更低，适合长期固定安装使用；曲面叶片的送风特性更偏向定向集中送风，区别于多叶扇的柔散送风，能够在3-5米的距离内保持有效风速，适合工位定点降温、区域空气置换的使用需求。设计过程中优先考虑了结构的易装配性，叶片与中心轮毂采用一体化衔接结构，减少分体装配带来的连接松动风险，轮毂中心的轴孔预留了标准电机轴的配合公差，能够适配常规小功率交流风扇电机的输出轴尺寸，无需额外定制转接件即可完成装配。

　　叶片的壁厚采用渐变设计，叶根部位壁厚更大，承担旋转时的主要扭矩传递，叶梢部位壁厚适当减薄，降低整体旋转部件的重量，减少电机启动时的负载扭矩，提升电机运行寿命。在实际应用场景中，这类壁挂扇常被用于空间狭窄无法放置落地扇的区域，比如生产线旁的操作工位，墙面安装后不会占用物料堆放与人员通行的空间，同时定向送风能够直接覆盖操作人员的活动区域，相比顶部吊扇的分散送风，定点降温的效率更高；在小型餐饮商铺的后厨区域，壁挂安装的位置能够避开厨具摆放区域，持续为操作岗位输送新鲜空气，改善高温作业环境。结构设计上还考虑了日常清洁的便利性，叶片表面为连续光滑曲面，无多余的凹槽与加强筋凸起，擦拭清洁时无需清理复杂缝隙，降低长期使用后的积尘清理难度。叶片的外形弧度经过反复调校，避免旋转过程中出现气流啸叫，在满足送风效率的同时控制运行噪音，适配需要长时间持续运行的使用场景，不会因噪音过大影响人员正常工作交流。整体旋转组件的动平衡校准基准设置在轮毂中心轴孔位置，装配后能够保证旋转时的径向跳动量控制在合理区间，减少长期运行后的轴承磨损，延长整体设备的使用寿命。
