曲面造型有线机械鼠标结构设计

　　日常桌面交互场景里，鼠标是人机指令输入的核心外设，这款采用全曲面构建的机械鼠标，在结构设计阶段就兼顾了握持贴合度与内部元件的安装空间预留。做这类消费电子的曲面结构时，最先要敲定的是手掌贴合的弧面基准，从指根放置的前端到掌根承托的尾部，纵向弧度要匹配多数成年用户的自然握持姿态，避免长时间使用出现腕部劳损，横向的左右收腰弧度要留出拇指与无名指、小指的夹持空间，不能做完全对称的圆弧，要适配右手握持的自然发力角度。

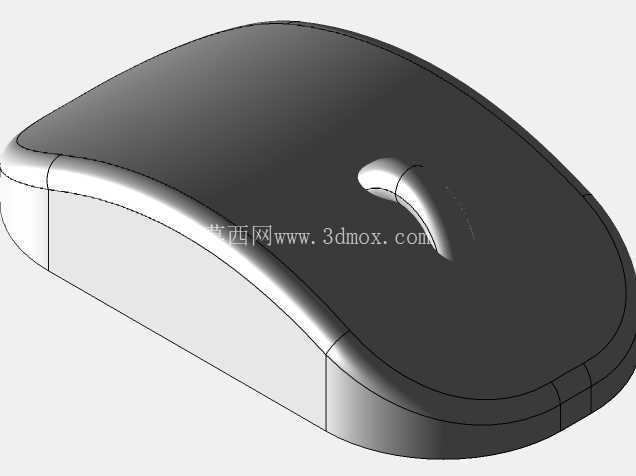

　　建模过程里先通过边界混合搭建主体的大面框架，把顶部的按键区弧面、侧部的握持面、底部的安装基准面分别做面组拆分，再通过修剪、合并命令把各个面组拼接成连续的封闭实体，过程中要反复检查面与面之间的曲率连续性，尤其是滚轮安装位的过渡区域，不能出现曲率突变的棱线，不然实际注塑出壳体会有明显的合模痕或者应力集中点。滚轮的安装槽位置要提前预留按键微动的触发行程，滚轮本身的弧面要和顶部主曲面做顺滑过渡，手指拨动的时候不能有突兀的台阶感。

　　从安装边界来看，底部的平面要预留PCB板的固定柱位置，四个角的脚垫安装槽深度要统一，保证放置在桌面时不会出现翘边晃动，左右按键的分体缝隙要控制在均匀的0.3mm间隙，既保证按键按压的活动行程，又不会让缝隙过大进灰。内部的腔体空间要合理分配，电池仓（如果是无线款）、主控板位置、微动开关的安装位都要在曲面构建时同步做内部的让位结构，不能等外曲面做完再去切内部腔体，那样很容易出现壁厚不均的问题，壳体壁厚统一控制在1.8mm，既保证注塑成型时的流动性，又有足够的结构强度，摔落时不会轻易开裂。

　　实际应用中，这类曲面建模的练习模型，除了可以作为消费电子结构设计的教学案例，也能用来验证曲面建模命令的综合使用逻辑，很多刚接触曲面建模的工程师，容易在大面拼接时出现面组扭曲、收敛点变形的问题，通过鼠标这类规则曲面与自由曲面结合的模型练习，可以快速掌握边界混合时的控制线选取逻辑，修剪命令的使用边界，以及合并面组时的方向判断。做这类外设产品的结构，不能只追求外观的流线感，要始终把握持手感、内部元件安装、生产成型的工艺性放在首位，比如侧裙的位置如果做过度内收的弧度，虽然视觉上更轻薄，但实际握持时手指没有足够的支撑面，长时间使用会容易累，底部的弧度如果抬得过高，会增加鼠标的整体重心，快速移动时容易出现侧翻。

　　建模时的曲面拆分逻辑也要匹配实际的模具拆分，外观面的分模线要尽量设置在视觉不明显的侧部底边位置，不能把分模线放在顶部经常触碰的区域，不然会影响握持的触感。滚轮的安装轴位要做同轴度的校验，保证滚轮转动时没有偏心卡顿，左右按键的触发点位置要对应微动开关的中心，按压时不能出现卡滞或者触发力度不均的问题。整个模型的曲面构建全程没有用实体拉伸切除的偷懒做法，全部通过面组搭建、修剪、合并的方式生成实体，就是为了保证后续修改外观弧度时，可以直接调整控制线的点位，不用重新做实体特征，参数化的逻辑更清晰，后续如果要调整鼠标的整体尺寸，比如做适合小手用户的小号版本，只需要缩放整体的曲面框架，再微调局部的弧度参数，就能快速衍生出新的版本，不用从零开始重建模型。
