Cameralink母插座SDR26针高速连接器

　　在工业视觉检测、高速图像采集以及运动控制设备中，相机与采集卡之间往往需要稳定、低干扰的信号通道。SDR26针Cameralink母插座正是面向这类链路设计的板端连接器，主要承担差分图像数据、时钟信号以及部分控制信号的传输任务。它常见于机器视觉相机接口、图像采集卡、视觉控制器、检测设备主板和高速数据传输模块中，适合需要紧凑布线和可靠锁止的场合。

　　该连接器采用26针排布，接口端为母座结构，配合对应Cameralink公头线缆使用。前端插口内部保留密集接触位，能够在插接后形成多路并行连接；两侧设置螺钉锁紧结构，线缆插头插入后可通过螺丝进行机械固定，避免设备振动、检修拉扯或产线移动过程中出现松脱。相较于普通插拔式接插件，这种锁止方式在工业现场更具稳定性，也有利于维持差分信号接触阻抗的一致性。

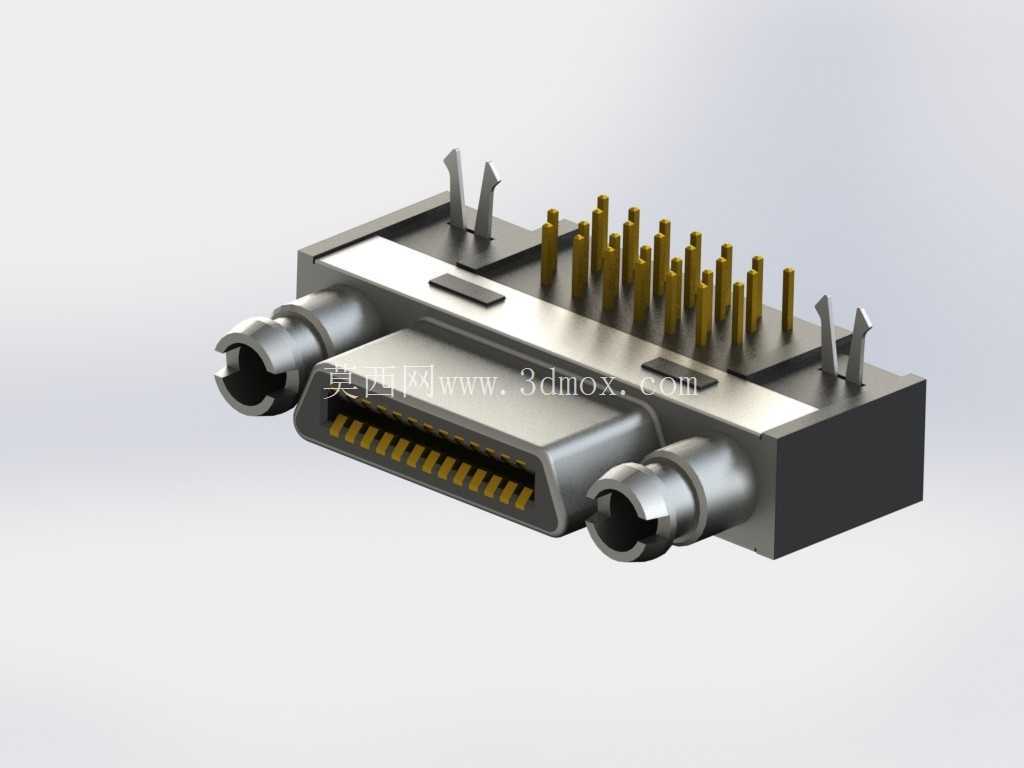

　　从三维结构看，模型完整呈现了金属外壳、绝缘基座、插针、固定耳和锁紧螺钉等关键部分。外壳采用金属屏蔽形态，包覆插口外侧，可在一定程度上降低外部电磁干扰对高速图像信号的影响；内部黑色绝缘本体用于隔离相邻触点，保证各针脚之间的电气间隙。顶部伸出的焊针用于PCB焊接，针脚按阵列方式布置，便于在电路板上形成规则焊盘与走线通道。建模时需要重点控制针脚间距、插针高度、插口开口位置以及两侧锁付结构的同轴关系，任何一个位置偏差都可能导致实物装配时插头无法顺利插入或焊针不能准确落盘。

　　设计思路上，这类连接器并不追求大电流承载，而是强调高频信号连接的可靠性和空间紧凑性。插口方向通常与电路板平面平行，线缆从设备侧板或面板侧方接入，顶部针脚则垂直焊接至PCB，因此它在整机内部兼具“侧向接线、顶部板接”的转换作用。对于结构工程师而言，布置该件时不能只预留连接器本体宽度，还需要考虑插头外壳插入深度、线缆弯折半径、螺丝刀操作空间以及两侧螺钉的锁紧行程。若设备外壳距离插口过近，容易出现线缆插头无法完全到位的问题；若PCB上方未预留针脚焊接和检查空间，也会增加返修难度。

　　安装边界方面，应重点核对连接器本体长度、插口高度、针脚阵列占位以及两端固定柱位置。金属外壳两侧的圆柱形锁付区域会占用额外宽度，PCB开孔或壳体开孔不能仅按绝缘本体尺寸处理。插口前方需要保留足够的直线插拔空间，避免插头在进入母座前被壳体台阶、筋位或相邻元件阻挡。顶部焊针下方的PCB铺铜和走线应结合信号定义进行分组，差分信号对尽量保持等长、平行和连续参考平面，针脚焊接区域周围则需设置合适的丝印和防焊边界，方便生产检验。

　　在设备维护层面，该连接器的螺钉锁止结构能够减少误拔风险，但装配时也应控制锁紧力度。过度拧紧可能使插头壳体受力变形，甚至改变插口内部触点位置；锁紧不足则可能在振动环境下产生接触电阻波动。比较合理的结构处理方式是在面板开孔处让插头与壳体保持适度间隙，由连接器本体和线缆插头承担定位，避免外壳额外挤压接口。三维建模时将螺钉、锁柱、插口、针脚和金属屏蔽壳分别建立，可更清晰地检查干涉关系，也便于后续生成工程图和装配说明。

　　整体而言，SDR26针Cameralink母插座是高速视觉系统中连接相机链路与控制板卡的关键接口件。它的价值不只在于提供26路电气连接，更在于通过金属屏蔽、螺钉锁止、密集针脚和低矮板端布局，满足工业图像传输对信号完整性、抗振性和安装密度的综合要求。在进行设备结构设计时，围绕该连接器提前规划PCB边界、面板开孔、线缆走向和维护空间，能够明显降低后期装配干涉与通信不稳定的风险。
