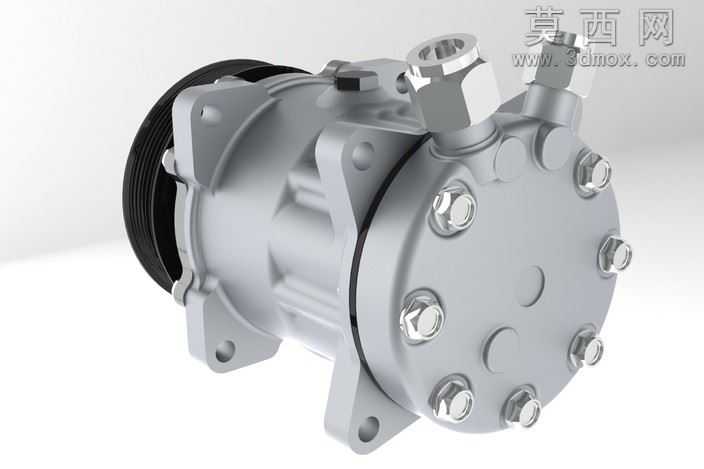

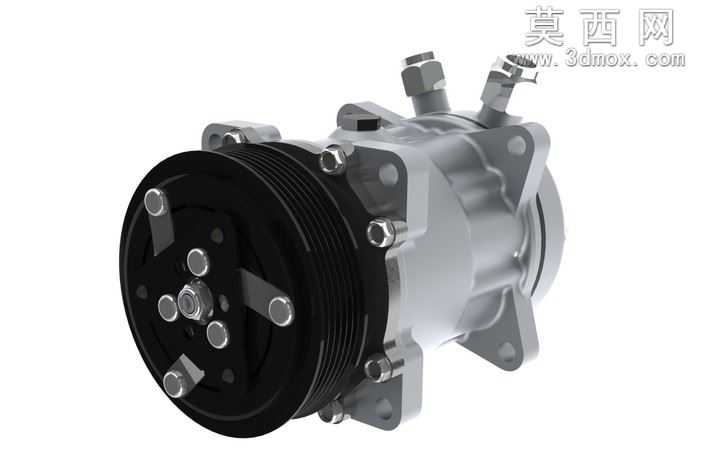

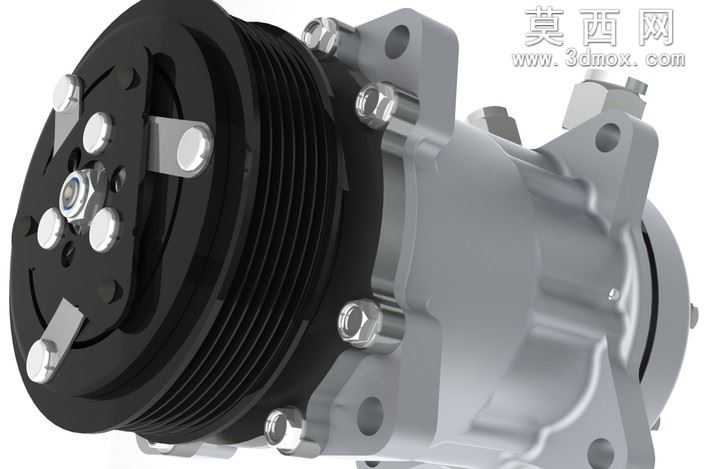

三电SD7L15R404a制冷剂制冷压缩机结构模型

本模型为三电SD7L15 R404a制冷剂专用制冷压缩机的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了斜盘式往复压缩机的全部核心结构。建模阶段首先搭建整体装配基准，以主轴轴线为核心参考，依次完成电磁离合器组件、缸体总成、斜盘传动机构、活塞组件、阀板组件、进出气接口以及安装固定支架的分零件建模，各零件间的装配间隙、配合公差均参考实物设计标准设定，可直接用于装配干涉校验、运动仿真模拟等工程场景。渲染阶段针对不同零件的材质特性做了精细化区分：前端电磁离合器的皮带轮采用玻纤增强尼龙材质，表面还原多楔带轮的齿形沟槽纹理，搭配磨砂黑色的材质表现；离合器吸盘与金属紧固件采用镀锌钢材材质，还原金属表面的冷调金属光泽与细微的机加工纹理；压缩机主缸体采用压铸铝合金材质，还原压铸表面的细腻亚光质感，同时对安装耳、螺栓孔等机加工区域做了高光切削面的材质区分，精准呈现压铸件与机加工面的质感差异；进出气接口、密封面等部位做了倒角与密封槽的细节刻画，还原实物的工艺细节。设计思路上完整复现了该型号压缩机适配R404a制冷剂的结构特性，斜盘倾角、活塞行程、缸径参数均匹配SD7L15系列的设计规格，电磁离合器的吸合结构、线圈安装位、皮带轮的槽型规格均与实物一致，安装支架的孔位、安装面角度完全适配车载安装场景的装配要求。模型各零件可独立拆分编辑，能够清晰展示压缩机内部的动力传递路径、冷媒压缩腔室结构、密封结构设计，既可以用于制冷系统的配套装配设计，也可作为汽车空调系统、商用制冷设备的教学演示模型，帮助理解斜盘式压缩机的工作原理与结构组成，模型的结构精度满足工程选型、装配校核、产品展示等多场景的使用需求。
