车床主轴支撑固定座结构设计

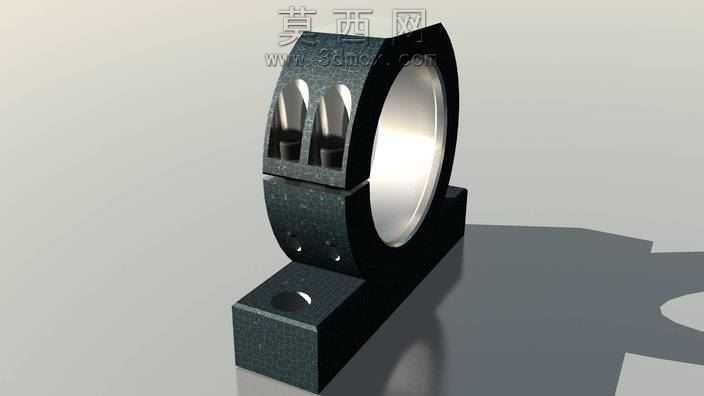

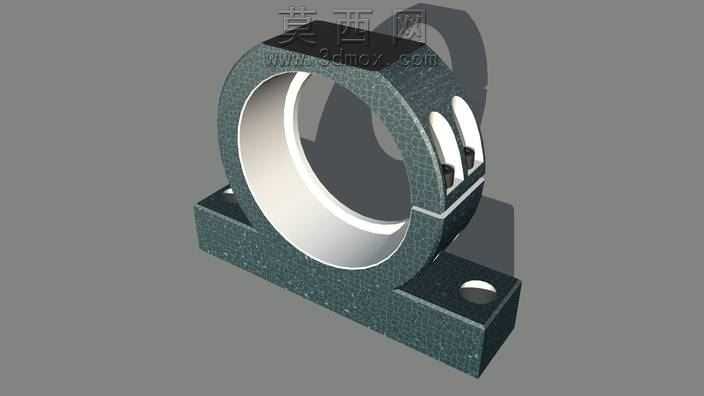

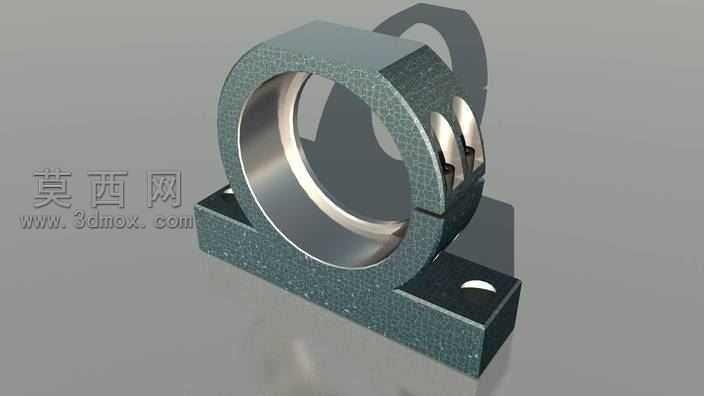

本作品为车床主轴配套的支撑固定座三维建模设计，整体采用一体式基座配合开合式抱箍的组合结构，建模过程中先通过草图绘制确定基座的安装孔位、承载面尺寸，再通过拉伸特征生成底部的矩形安装基座，基座上预留两个对称的沉头安装孔，用于将整个支撑座固定在车床床身对应位置，保证安装后的结构稳定性。抱箍部分采用上下对半开合的结构设计，建模时先绘制环形的主体轮廓，通过回转特征生成环形的支撑内腔，内腔表面做光滑过渡处理，保证与主轴外圈的贴合度，减少主轴运转过程中的磨损与晃动。上下抱箍的对接位置设计有定位凸台与连接孔位，可通过紧固件实现抱箍的锁紧，适配不同直径规格的主轴安装需求，同时方便后期主轴的拆装维护。材质渲染上，基座与抱箍的外表面采用带有细微颗粒质感的铸铁材质，还原实际机床零件的金属铸造质感，抱箍的内腔以及对接的锁紧部件采用抛光金属材质，区分不同加工面的工艺特征，光影渲染时采用柔和的侧方光源，突出结构的轮廓层次与材质的质感差异，清晰展现各部分的结构衔接关系。设计过程中重点考量了支撑座的承载能力与安装便利性，底部基座的加厚设计提升了整体的抗形变能力，开合式的抱箍结构避免了主轴穿装的复杂工序，同时在抱箍与基座的衔接位置做了圆角过渡处理，减少应力集中的问题，提升零件的使用寿命，整体结构紧凑，安装定位精准，能够为主轴提供稳定的径向支撑，有效降低主轴高速运转时的振动幅度，提升车床加工的精度与稳定性。
