蛋糕制作机自动化注料成型结构设计

　　这套蛋糕制作机的三维结构，核心面向小型烘焙工坊、现制烘焙门店的量产作业场景，解决传统手工注料、成型环节精度差、效率低、批次一致性不足的问题。整套设备的作业逻辑围绕蛋糕浆料的定量输送、工位精准定位、注料成型三个核心环节搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于作业稳定性与维护便捷性。

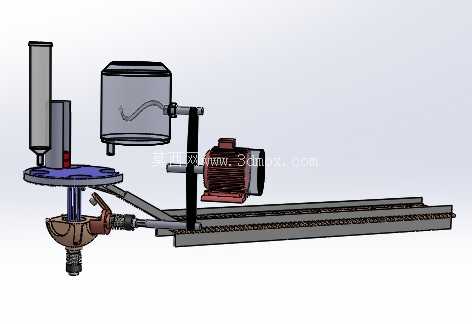

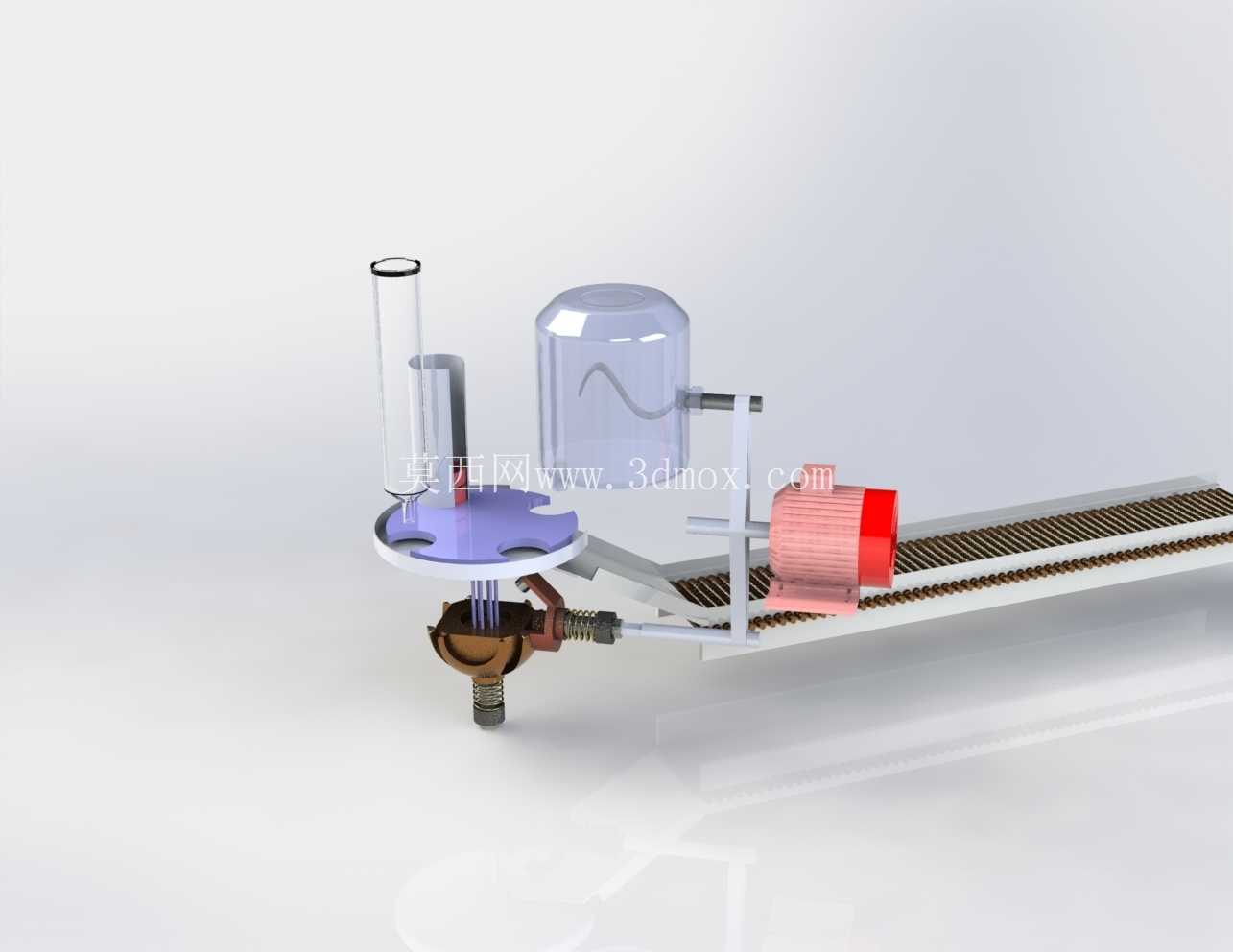

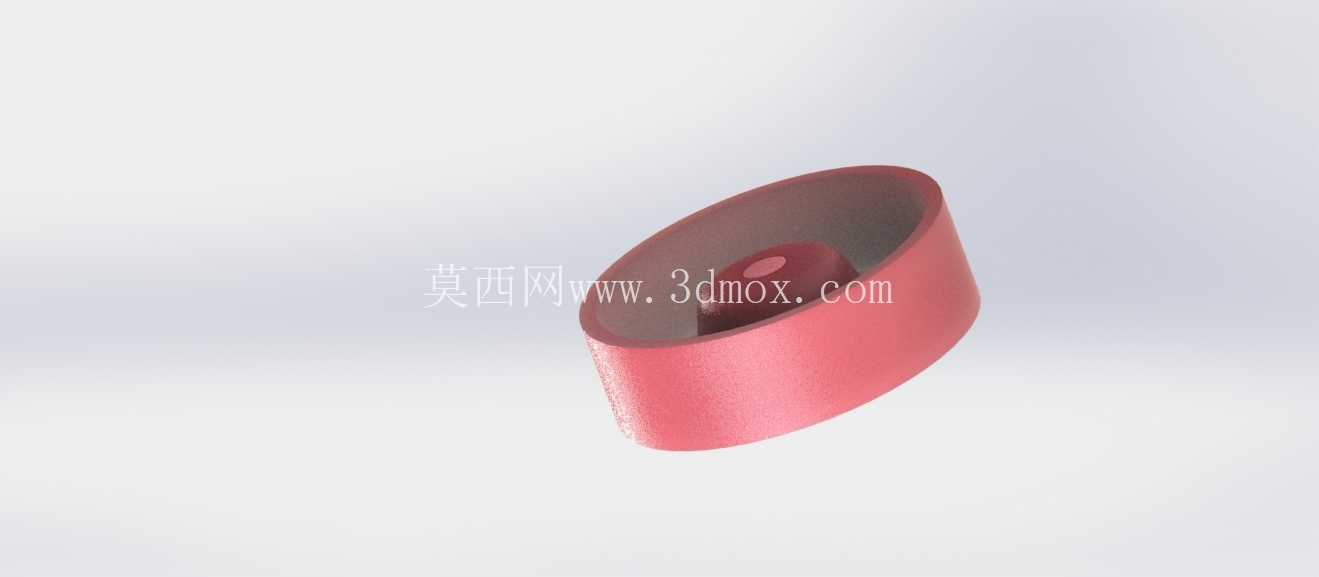

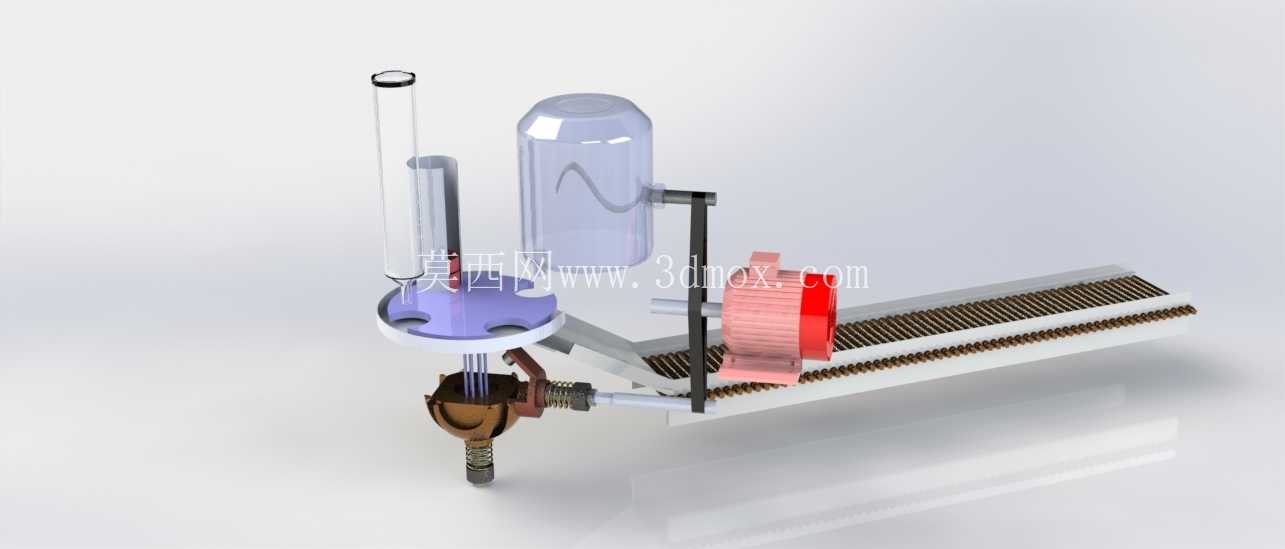

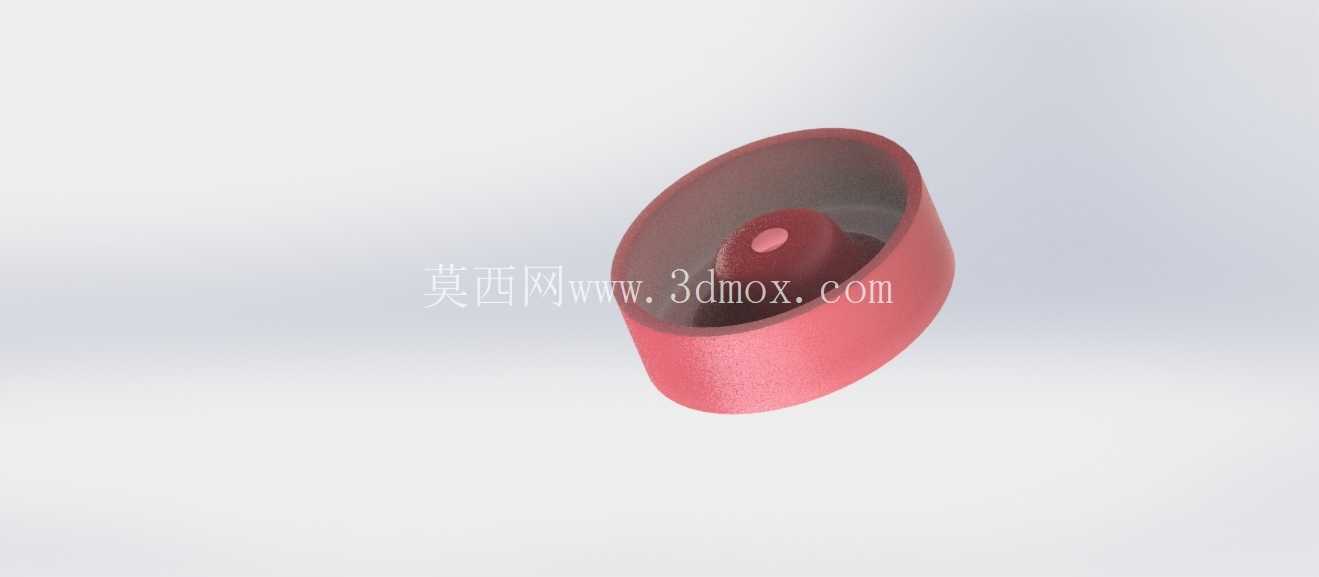

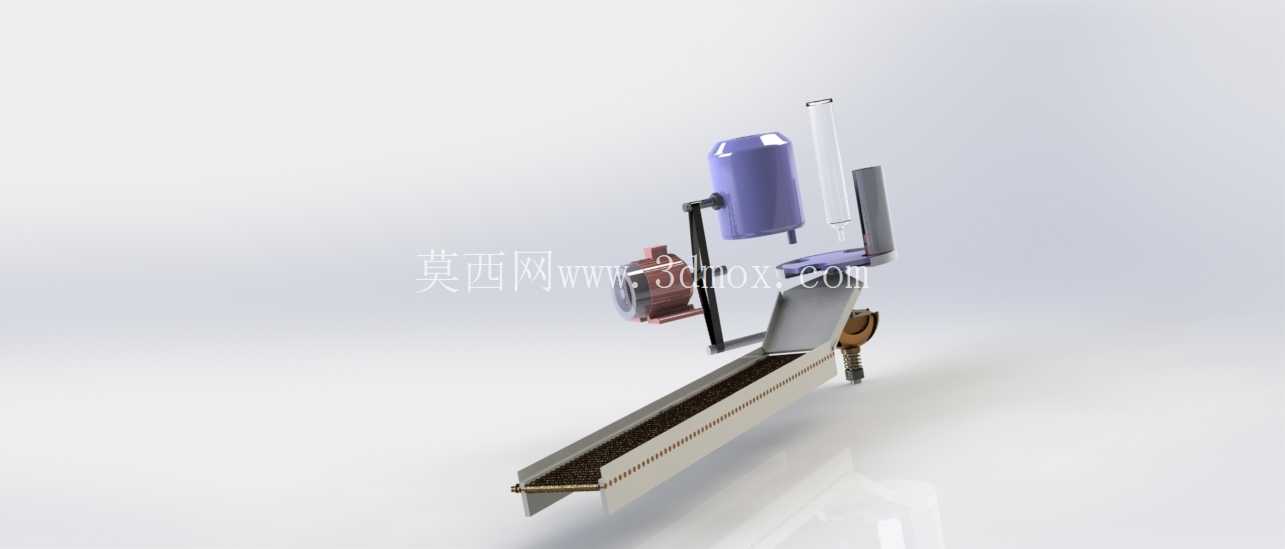

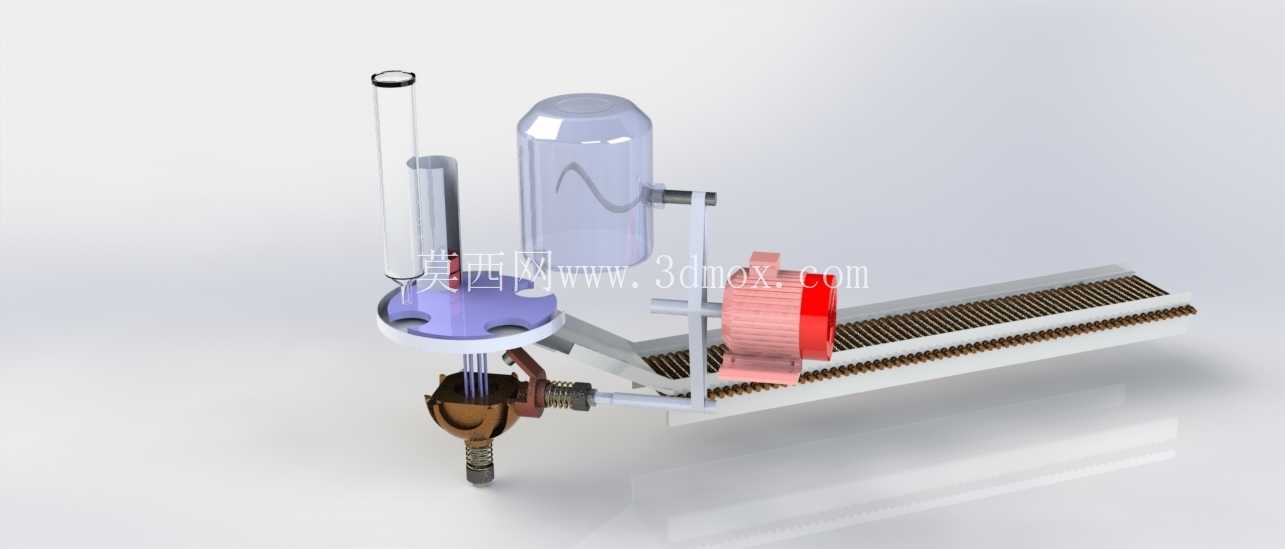

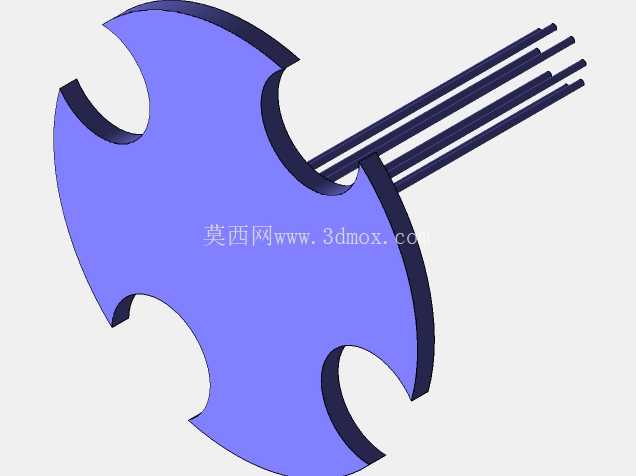

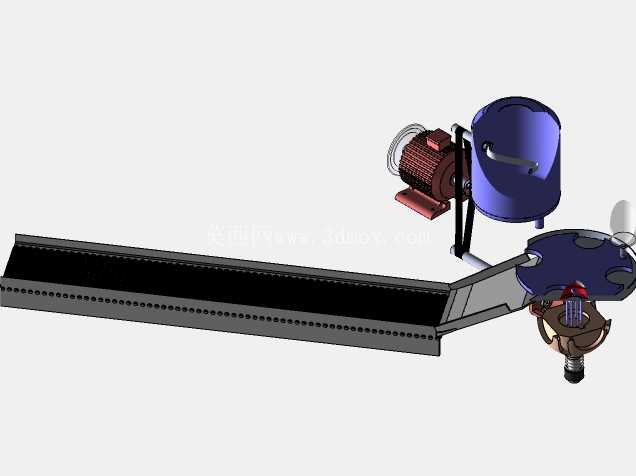

　　从结构布局来看，设备采用长直线导轨作为工位输送载体，导轨长度适配常规门店操作台的安装边界，整体宽度控制在单人工位操作的合理范围内，不需要额外占用过多后场空间，安装时只需要保证导轨安装面的平面度公差在每米0.1mm以内，就能避免工位移动过程中出现卡滞、定位偏移的问题。导轨上方搭载的回转工位盘，盘面均匀分布成型模座定位槽，槽位尺寸适配常规4寸、6寸圆形蛋糕模具的定位凸台，工位盘通过底部的间歇传动结构驱动，每次转动角度精准对应注料、预成型、出料的工位位置，不会出现过转或者转角不足导致的注料偏斜问题。

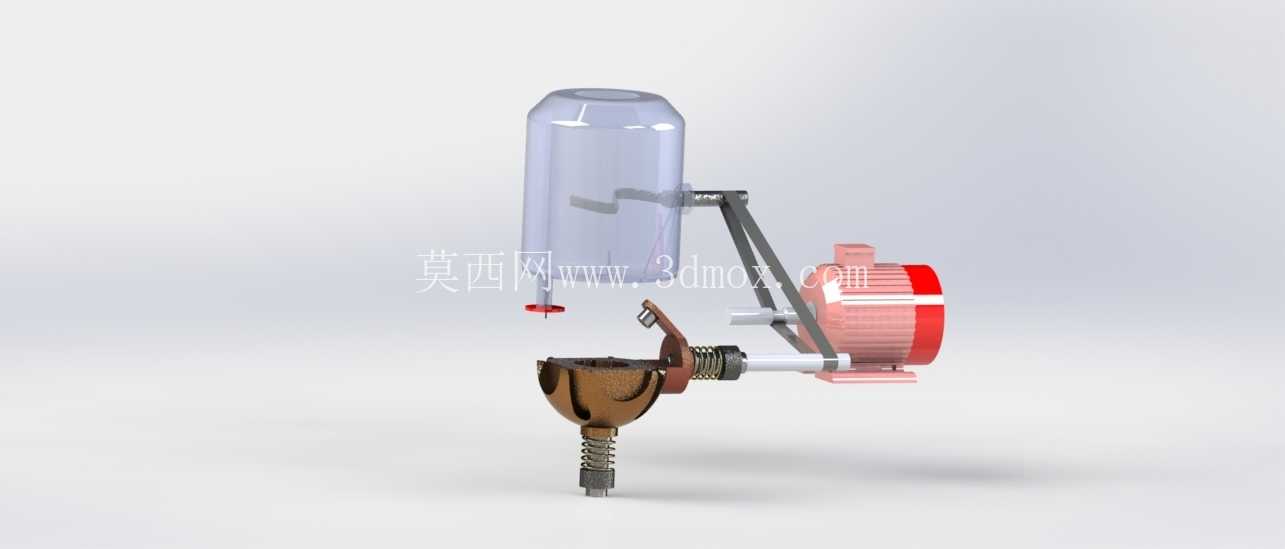

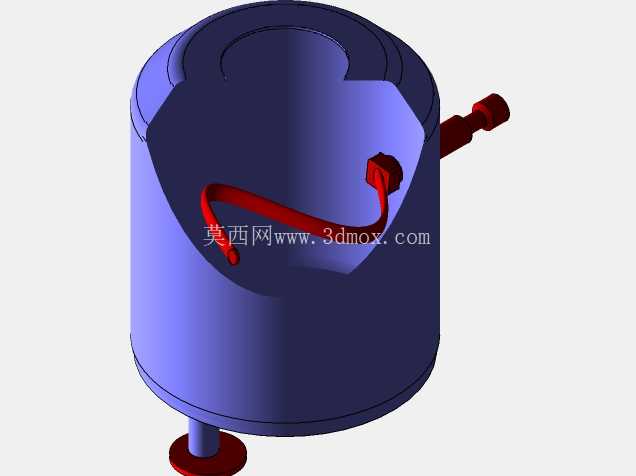

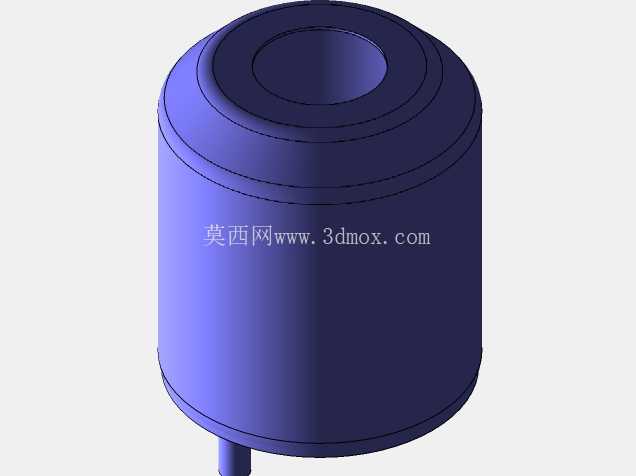

　　储料搅拌单元设置在工位盘侧上方，采用密封式圆柱储料桶结构，桶内搭配弧形搅拌桨，搅拌桨的转动轴线与储料桶轴线存在微小偏心距，能够在低速转动过程中不断刮除桶壁附着的浆料，避免浆料长时间静置出现分层、沉淀，保证注出的浆料密度均匀。储料桶底部的出料口通过快拆卡箍与注料管路连接，日常清洁时不需要额外工具就能快速拆解，符合食品加工设备的卫生清洁要求。注料执行单元采用垂直布置的柱塞式注料结构，注料头的升降行程可以根据模具高度灵活调整，注料量通过柱塞的行程参数控制，能够适配不同规格蛋糕的浆料用量需求，注料头端部做了防滴漏设计，注料完成后阀芯自动闭合，不会出现余料滴落污染模具或者工位盘面的问题。

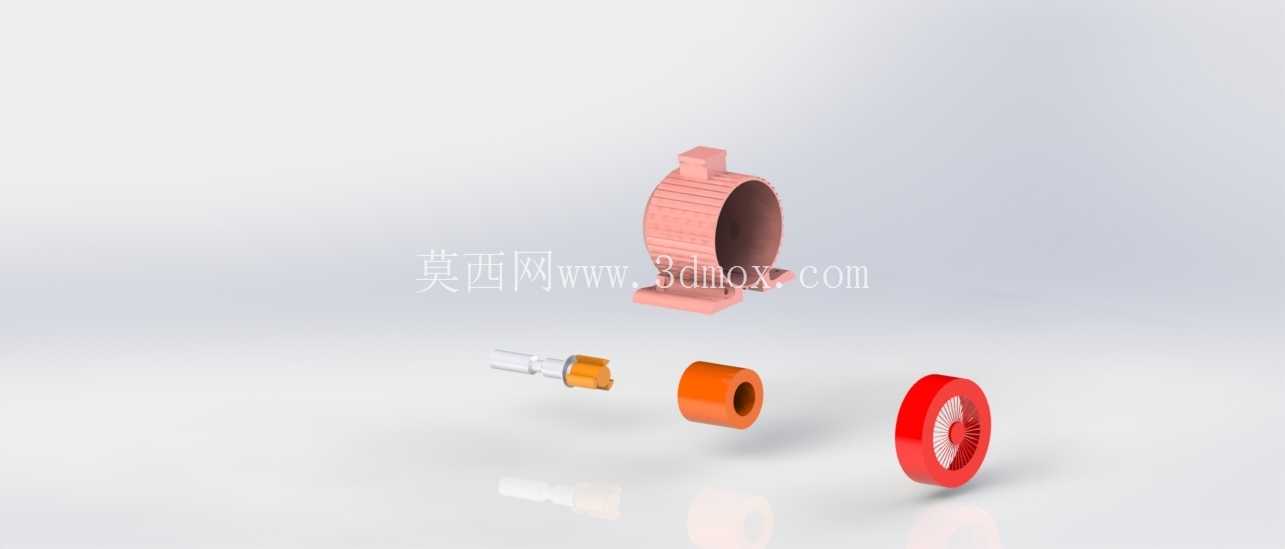

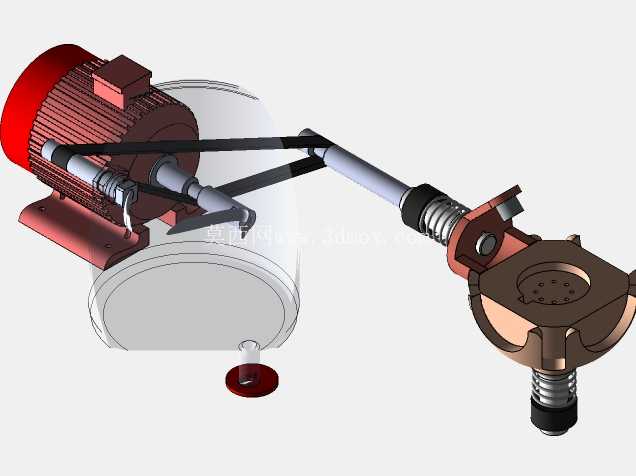

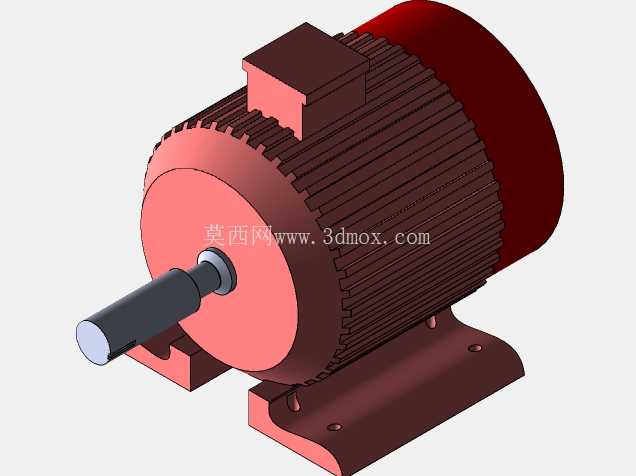

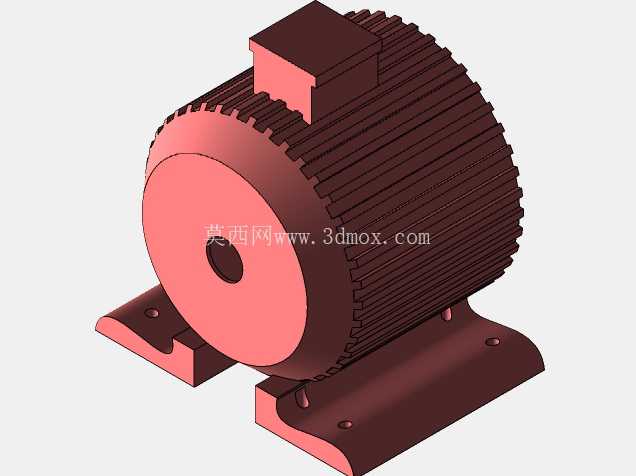

　　设备的动力单元布置在导轨末端，通过连杆传动结构同时驱动工位盘的间歇回转与注料单元的升降动作，整套传动链路没有复杂的多级齿轮结构，传动损耗低，日常只需要定期对导轨滑块、传动铰接点加注食品级润滑脂就能维持稳定运行。注料单元旁设置的手动调节阀门，可以在设备调试阶段快速调整管路内的浆料压力，避免初始调试阶段注料压力过大导致浆料飞溅，或者压力不足导致注料量不达标的问题。

　　从安装边界来看，设备的进料口高度适配常规浆料桶的倾倒高度，操作人员不需要抬举过高的容器就能完成补料作业，出料端的高度适配常规冷却托盘的承接高度，成型完成的蛋糕胚可以直接推送到托盘上进入下一工序，不需要额外的转接搬运。整套结构的运动部件都做了安全防护设计，传动导轨的侧面没有外露的尖锐棱边，工位盘转动范围内没有突出的干涉结构，操作人员在正常作业过程中不会被运动部件剐蹭。

　　在实际使用场景中，这套设备可以替代2-3名人工的注料、摆盘作业，单小时的产能可以稳定维持在120-150个蛋糕胚，注料重量误差可以控制在±2%以内，远高于手工注料的精度水平。结构设计过程中充分考虑了食品加工场景的清洁需求，所有与浆料接触的部件都采用易拆解的连接方式，没有清洁死角，能够满足日常生产结束后的彻底清洁要求，避免浆料残留滋生细菌。设备的整体重心偏低，安装时不需要额外做地脚固定，放置在平整的操作台上就能稳定运行，适合小型烘焙门店、中央厨房的小批量量产场景，也可以作为烘焙教学场景的实操演示设备，帮助学员理解食品加工自动化设备的传动逻辑与作业流程。
