便携式游艇锚点组装3D打印工装模具

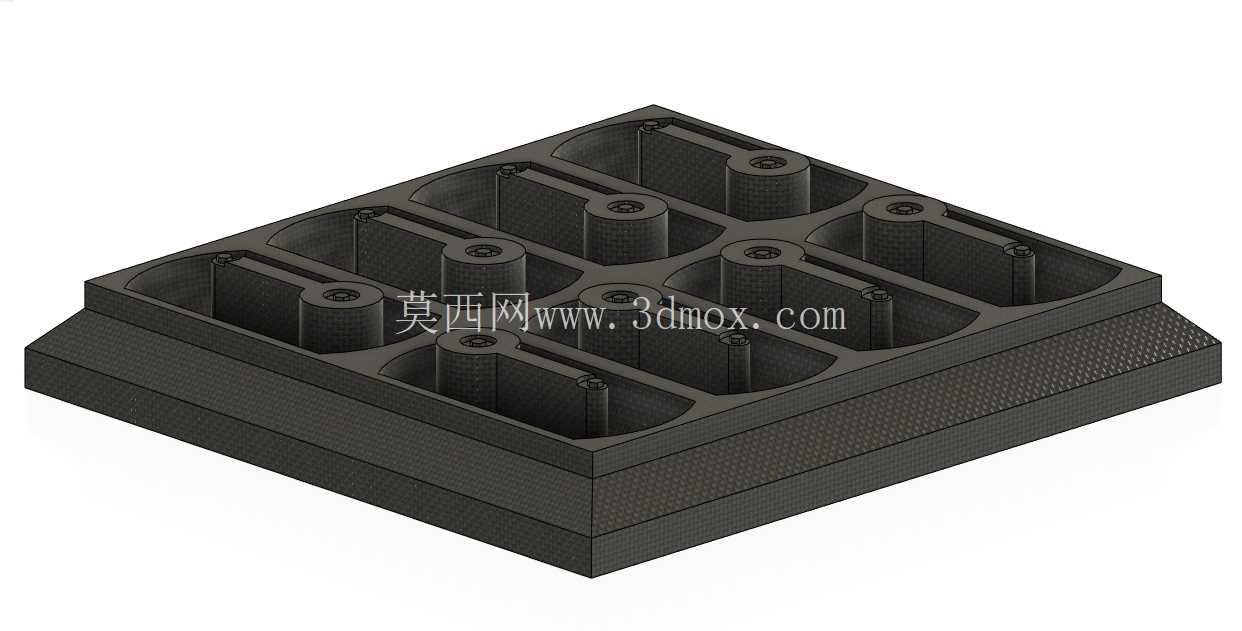

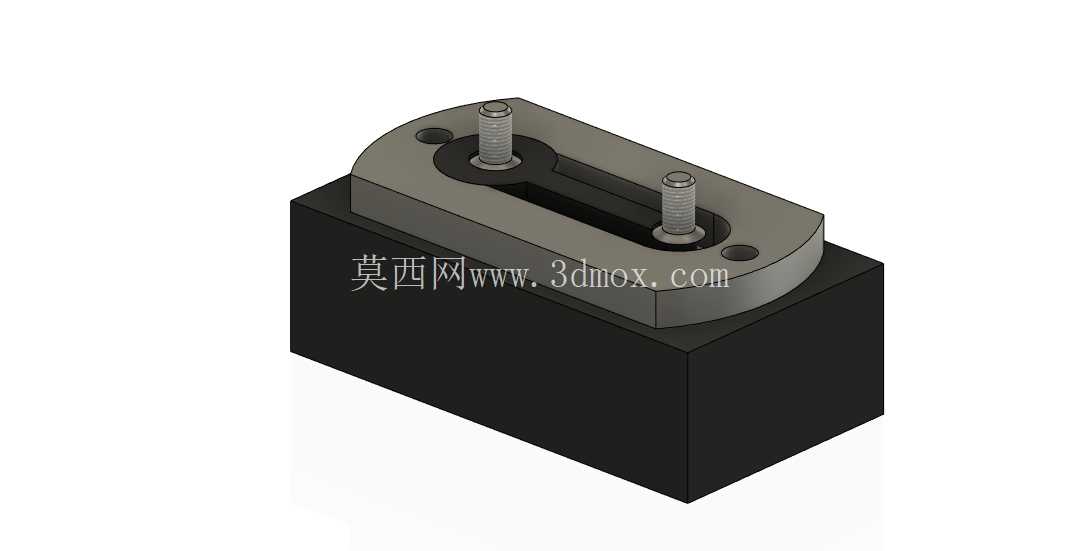

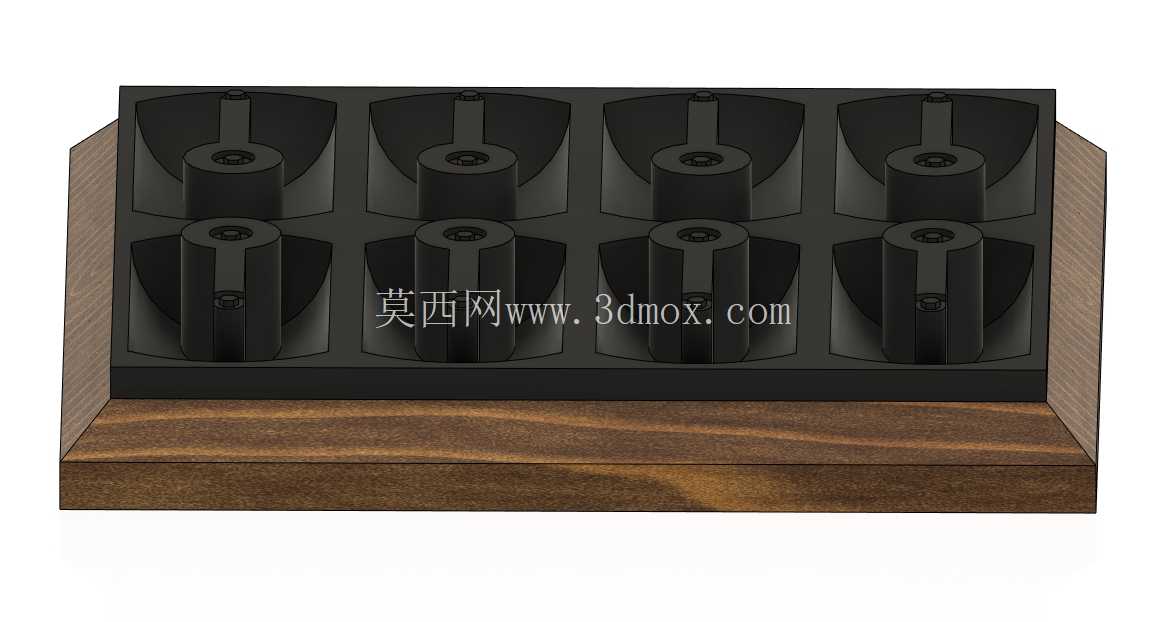

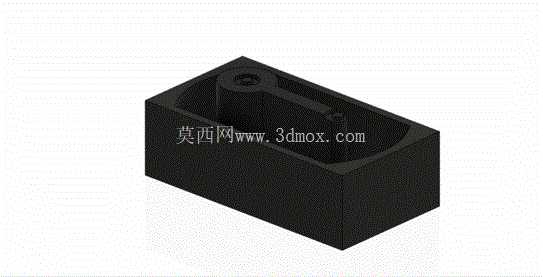

　　这款3D打印成型的工装模具，核心服务于便携式游艇锚点部件的批量组装工序，在小型船舶舾装件的生产环节中，这类定制化工装往往能直接决定小批量定制配件的组装一致性与作业效率。不同于传统机加工工装需要经历铣削、线切割等多道工序的长周期制备，该模具依托增材制造工艺一次成型，能够快速匹配锚点组件的特定轮廓，在小批量试制、定制化改装场景下的适配性远高于通用工装。从结构设计逻辑来看，模具整体采用敞口式槽型腔体结构，腔体内部预留了与锚点零件外形完全贴合的定位型面，能够在组装过程中对锚点的基座、连接销轴等散件实现完全限位，避免人工组装时出现零件错位、销轴压装偏斜的问题。

　　腔体中心位置设置的一体式定位凸台，是整个工装的核心定位基准，其外径与锚点基座的中心安装孔采用间隙配合设计，配合公差控制在0.1mm以内，既能够保证零件快速放入定位，又能限制组装过程中零件的水平方向窜动，确保后续压装、粘接工序的位置精度。模具的外侧壁采用等厚设计，壁厚设置为5mm，在3D打印常用的PLA、PETG等耗材的成型强度下，能够承受组装过程中手工压装、小吨位压床施压的载荷，不会出现侧壁变形导致定位失效的问题；同时等厚的侧壁设计也能够减少3D打印过程中的支撑材料用量，降低打印过程中的耗材损耗与后处理工作量。模具的敞口边缘做了1mm的倒角处理，既能够去除打印过程中产生的层纹毛刺，避免操作人员取放零件时被划伤，也能够引导零件快速滑入腔体定位，提升组装时的上料效率。从实际应用场景出发，这类工装主要面向小型游艇维修厂、个人船东改装、小型船舶配件作坊的生产需求，这类场景往往没有大型的专用组装生产线，锚点部件的组装多依赖工人手工对位，很容易出现锚点连接角度偏差、安装孔位错位的问题，导致后续锚点安装到游艇甲板时无法与锚链、锚机正常配合。使用该模具进行组装时，只需要将锚点的各个散件按照定位型面的位置依次放入腔体，即可保证各个零件的相对位置精度，不需要反复测量调整，单组零件的组装时间可以缩短60%以上，同时组装完成的零件一致性能够达到98%以上，完全满足小型游艇锚点的安装精度要求。在安装边界方面，模具整体外形为长方体结构，底面做了平面度处理，能够直接放置在常规工作台、台虎钳钳口上使用，不需要额外的安装固定结构，整体占用的工作台面尺寸不超过200mm*150mm，即使是空间狭小的维修工位也能够正常使用。

　　模具的腔体深度根据锚点零件的总高度设置，放入零件后零件上表面与模具上边缘齐平，既能够保证压装时压力垂直作用在零件上，也方便操作人员观察零件的组装到位情况，避免出现压装过度导致零件损坏的问题。考虑到3D打印材料的耐磨特性，模具的定位接触面在设计时预留了0.2mm的磨损余量，在正常的组装使用频率下，能够完成至少500组零件的组装作业，完全覆盖小批量生产、单次改装的使用需求；如果出现定位面磨损的情况，只需要重新打印一套模具即可，制备周期不超过4小时，成本仅为传统金属工装的十分之一不到。

　　在设计过程中，还特意规避了3D打印的成型难点，整个模具没有大角度的悬空结构，所有内凹结构的拔模角度都设置为3度，不需要添加额外的支撑结构就能够顺利打印成型，打印完成后只需要简单去除底部的 raft 支撑就可以直接投入使用，不需要进行二次打磨、机加工等后处理工序，进一步压缩了工装的制备周期。对于从事小型船舶配件设计、3D打印工装开发的结构工程师而言，这类针对特定工序定制的简易工装，是小批量生产场景下提升效率的核心手段，不需要追求过高的精度与过长的使用寿命，只需要匹配当前工序的定位需求、制备周期短、成本低廉，就能够在实际生产中发挥远超通用工装的作用。
