重型道路清障车副车架液压作业结构

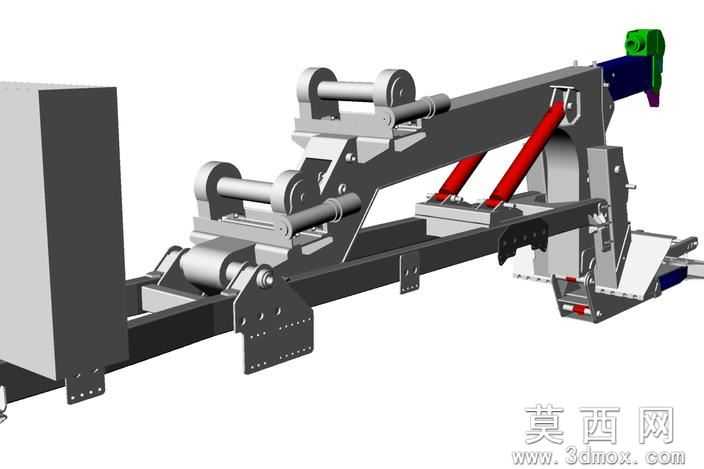

本模型为重型道路清障车核心作业副车架结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循重型专用车辆的结构强度规范，对各连接点位、铰接结构、液压元件安装位均做了精准的尺寸约束，保证各部件装配无干涉，可直接用于后续工程出图与结构仿真验证。模型整体采用钢制车架的焊接结构设计，主体纵梁与横梁通过标准化孔位实现螺栓连接与焊接结合的装配形式，既保证了结构整体刚性，也兼顾了生产加工的工艺可行性。模型中重点还原了清障作业的核心液压执行结构，两组倾斜布置的液压油缸做了精细化建模，缸筒、活塞杆、铰接耳环、密封安装位均按液压元件通用标准做了结构还原，油缸与车架、作业臂的铰接点位做了同轴度约束，可在三维软件中直接模拟举升、拖拽作业的运动行程，验证作业过程中结构的运动边界是否存在干涉。作业臂端的滚轮组、拖拽连接结构、尾部支撑限位结构均做了细节还原，滚轮的轴承安装位、轴肩定位结构均按机械设计标准完成建模，不同部件分别赋予了对应的材质属性：车架主体赋予高强度合金钢材质并做了抛丸防锈的表面质感处理，液压油缸缸筒赋予镀铬活塞杆与哑光漆缸筒的差异化材质，铰接销轴、螺栓等标准件赋予镀锌防锈的金属材质，橡胶缓冲部件赋予对应的橡胶材质，通过渲染可直观区分不同功能部件的材质差异。设计过程中充分考虑了重型清障作业的载荷分布，液压油缸的布置角度经过受力优化，可在举升重型故障车辆时最大化降低油缸受力峰值，车架上的安装孔位均做了阵列化标准化设计，可适配不同型号的重型卡车底盘进行改装，副车架前端的限位挡块结构可在作业时对被拖拽车辆进行位置固定，避免作业过程中出现滑移风险。整体模型结构层级清晰，各部件分组明确，可直接拆分用于生产工艺拆解、作业动作仿真、结构有限元分析等后续工作，完整还原了全自动重型清障车副车架的核心结构特征与作业功能逻辑。
