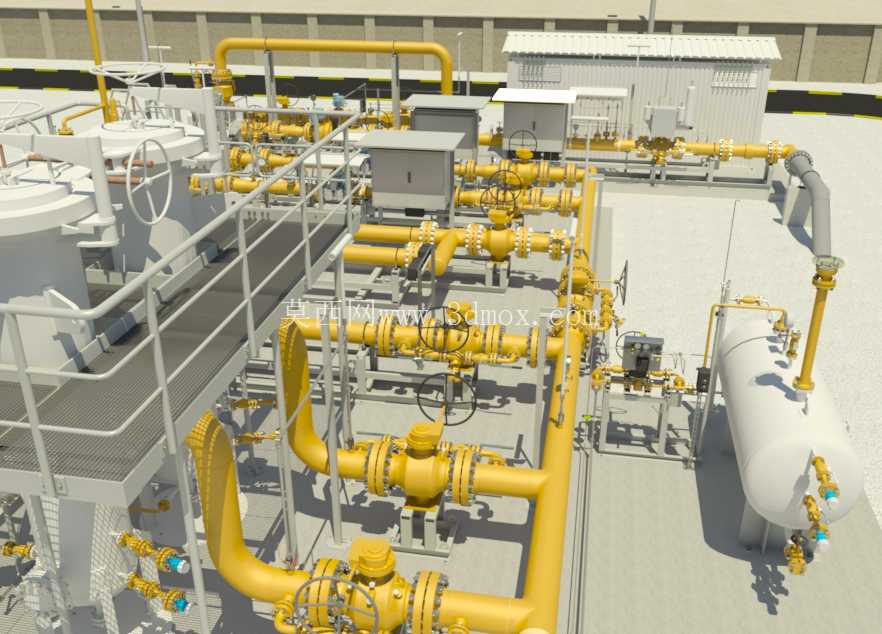

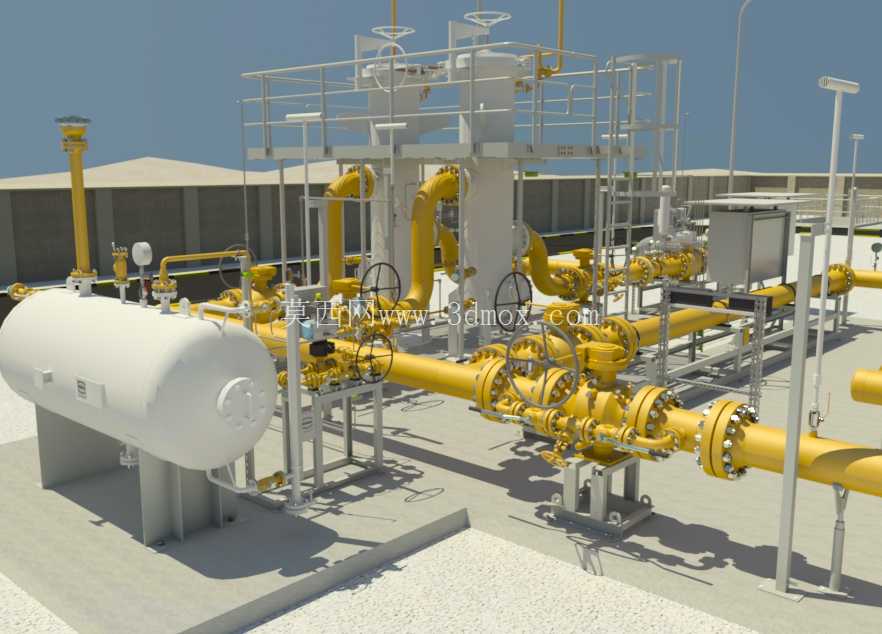

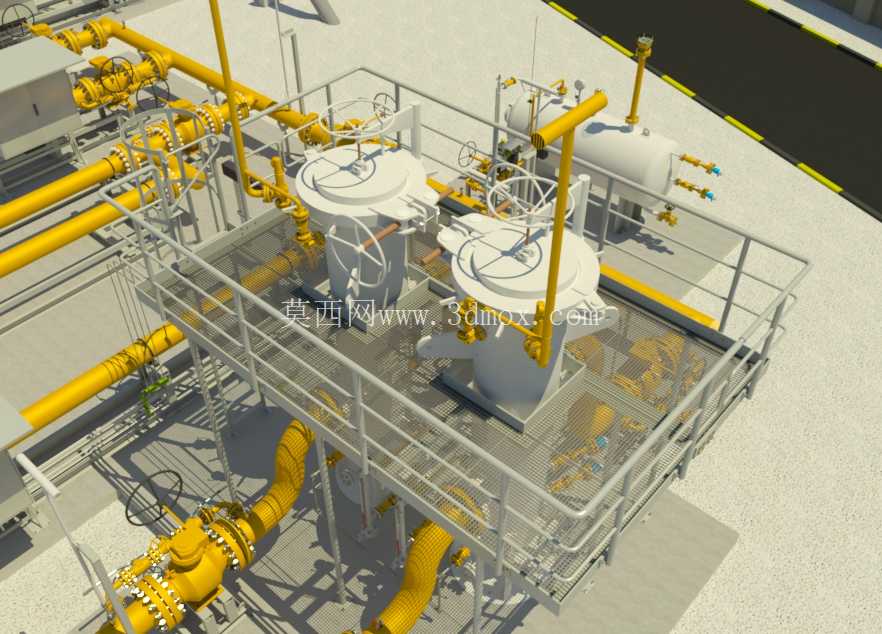

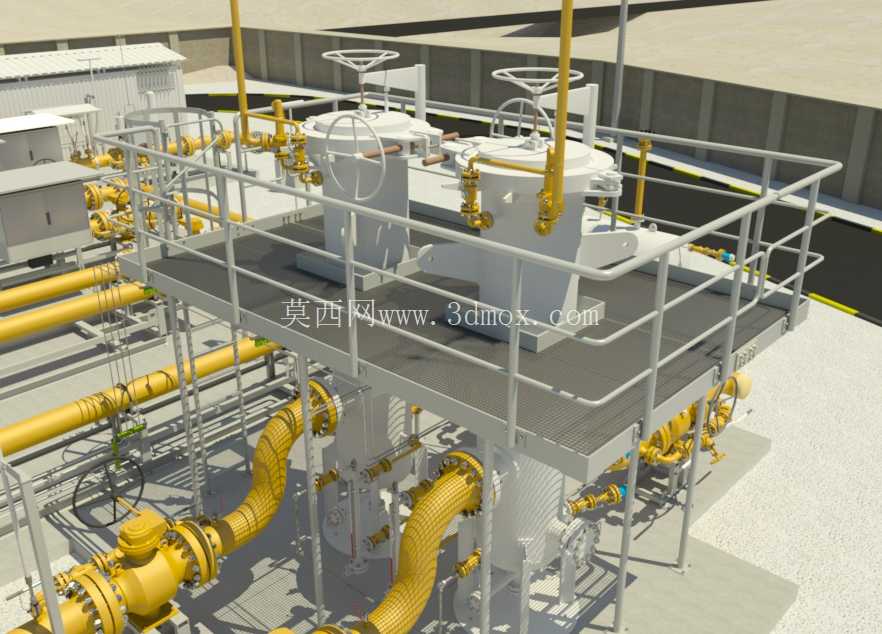

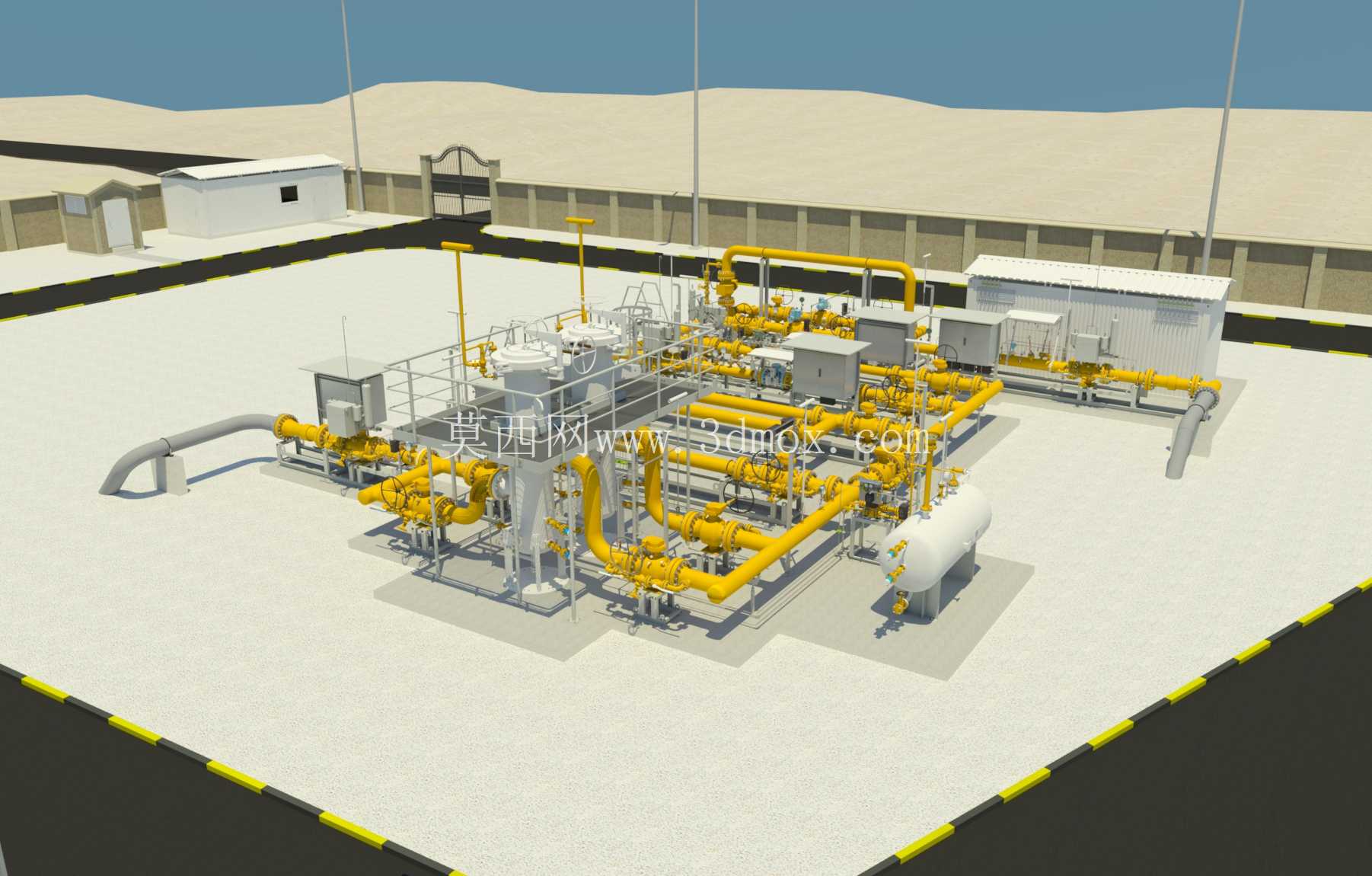

城燃门站调压计量管路集成装置

　　这套集成化的燃气调压计量管路装置，主要应用在城市燃气门站、区域调压柜、工业用户专线接入端这类场景，核心作用是把上游高压来气调整到下游管网适配的压力区间，同时完成贸易交接级的流量计量，是燃气输配链路里不可缺少的核心工艺单元。做这套结构建模的时候，最先要卡的是现场安装边界，常规同规模撬装站的占地宽度控制在3.2米以内，长度不超过6.8米，整体撬体高度要低于2.8米，满足公路超限运输的尺寸要求，所有管路的排布都要在这个边界里做优化，不能出现超出撬座框架的突出部件，避免运输过程中磕碰，也方便现场直接吊装就位后对接外部管线。

　　从功能分区来看，整个装置分成进气缓冲段、调压段、计量段、出站截断段四个部分，进气端先接绝缘法兰，隔绝外部管线的电化学腐蚀传导，之后依次设置过滤器、紧急切断阀，过滤器用来滤除来气里携带的焊渣、锈蚀颗粒，避免杂质磨损调压阀的密封面，紧急切断阀和下游的压力传感器联动，一旦出站压力超过设定阈值，会在0.3秒内完成关断，防止超压送气引发安全事故。调压段采用双路冗余设计，一路工作一路备用，每一路都配置带指挥器的自力式调压阀，能根据下游用气量的波动自动调整开度，把出口压力稳定在设定值的±5%误差范围内，就算单路调压阀出现故障，备用路可以自动切入，不会中断供气。计量段的直管段长度是设计时重点校核的部分，按照计量仪表的安装要求，表前要留够至少10倍管径的直管段，表后留5倍管径的直管段，避免管路里的紊流影响计量精度，毕竟这里的计量数据直接作为贸易结算依据，流场不稳定带来的计量误差会直接造成供需双方的经济纠纷。

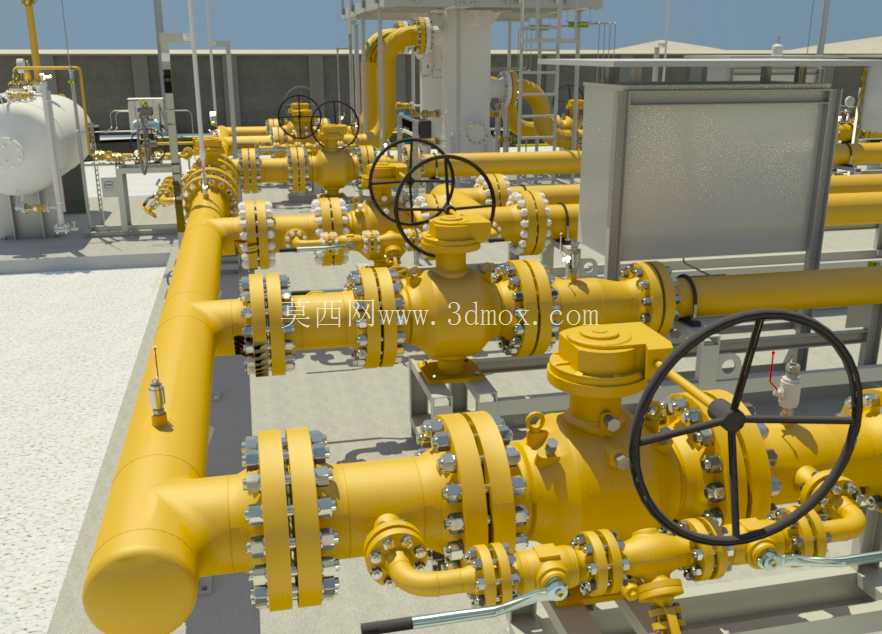

　　管路连接全部采用高压对焊法兰，法兰密封面选用突面形式，搭配金属缠绕垫片，适配1.6MPa到4.0MPa的燃气输送压力等级，所有螺栓的排布都预留了足够的扳手操作空间，后期现场维护的时候不用额外拆除周边部件就能完成法兰拆装。管路上的阀门全部采用明杆闸阀和球阀搭配，截断类工况用闸阀，需要快速开关的旁通位置用球阀，手轮的安装高度统一控制在距离操作平台1.2米到1.5米之间，符合现场操作人员的站立操作习惯，不用额外搭设登高踏步就能完成阀门开关操作。撬座框架采用型钢焊接而成，所有管路的支撑点都做了减震垫设计，避免气流脉动引发管路共振，同时框架上预留了吊装孔和接地端子，现场安装时直接接接地网就能满足防爆区域的防静电要求。

　　设计的时候还特意优化了管路的排布走向，把所有需要定期校验的仪表、需要维护的阀门都布置在撬体的外侧操作通道侧，操作通道的净宽度留了0.8米，足够运维人员携带工具通行，不会出现要钻到管路夹缝里操作的情况。管路的低点都设置了排污阀，高点设置了放散阀，投产的时候可以通过高点放散排净管内的空气，检修的时候可以通过低点排污阀排净管内的积液和残留燃气，保障检修作业安全。旁边配套的仪表控制柜安装在撬体的非防爆区侧，柜内集成了流量积算仪、压力变送器、温度变送器的信号采集模块，所有线缆都走镀锌穿线管沿撬架排布，和天然气管路保持足够的安全间距，符合燃气场站的防爆施工规范。
