可配置滚花旋钮握柄三维结构设计

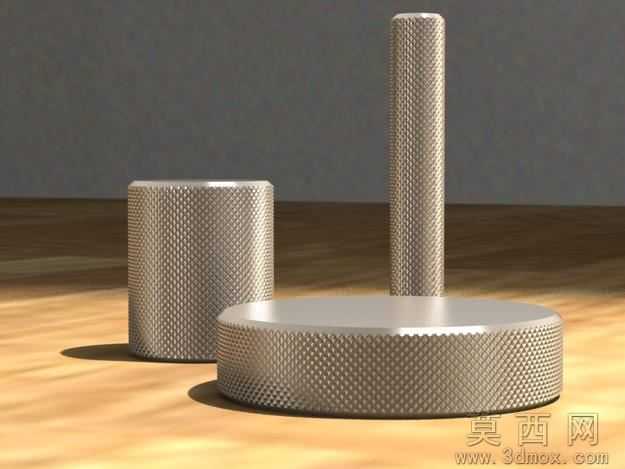

本作品为可配置式滚花旋钮与握柄的三维参数化设计模型，采用SolidWorks进行全参数化建模搭建，整体包含矮圆柱旋钮、长圆柱握柄、圆盘底座三类不同形态的滚花操作件，所有结构尺寸均通过设计表关联驱动，使用者仅需输入目标直径、高度参数即可快速生成对应规格的操作件模型，无需重复绘制基础结构，大幅提升同系列零件的设计效率。建模过程中首先绘制各零件的基础回转体轮廓，通过旋转凸台命令生成实体基体，随后针对外圆周面的滚花结构，采用阵列结合包覆特征的方式实现网纹滚花的精准还原，滚花的齿距、齿深参数同样纳入参数化控制范围，可根据不同握持摩擦力需求调整滚花规格。渲染环节采用金属磨砂材质模拟铝合金或不锈钢的金属质感，对滚花凹凸面分别设置不同的粗糙度参数，还原真实金属加工后的光影反射效果，场景搭配木质桌面与中性灰背景，通过三点布光突出零件的轮廓层次与滚花的立体纹理，让模型呈现出接近实物的视觉表现。结构设计上充分考虑人机操作需求，矮款旋钮适合小行程快速调节场景，长握柄适合需要大扭矩拧紧的操作场景，圆盘底座款可作为桌面固定操作件使用，所有零件边缘均设置可选倒角特征，使用者可根据实际加工需求选择是否启用倒角结构，兼顾设计灵活性与加工工艺合理性。整体模型结构严谨，参数逻辑清晰，既可以直接用于手拧调节、紧固类五金零件的设计参考，也可作为参数化建模的学习案例，帮助设计者掌握系列化标准件的参数化搭建方法，滚花结构的建模方式也可迁移至其他需要防滑握持结构的零件设计中。
