杜卡迪998摩托车离合器结构三维设计

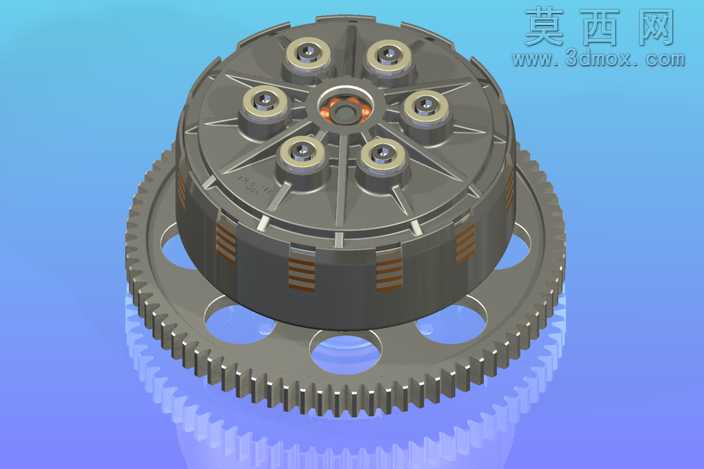

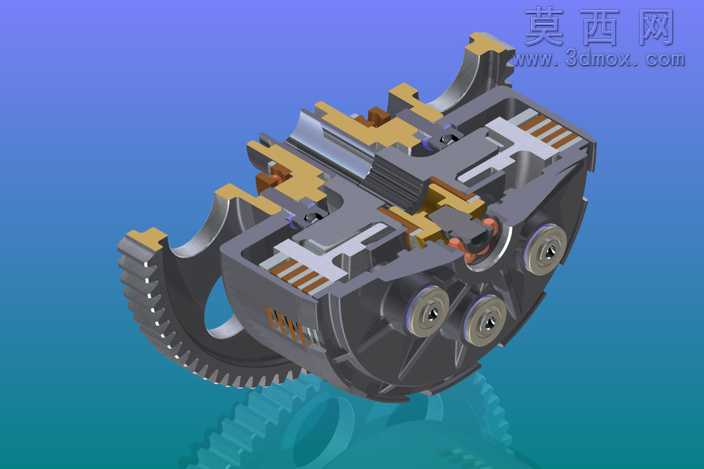

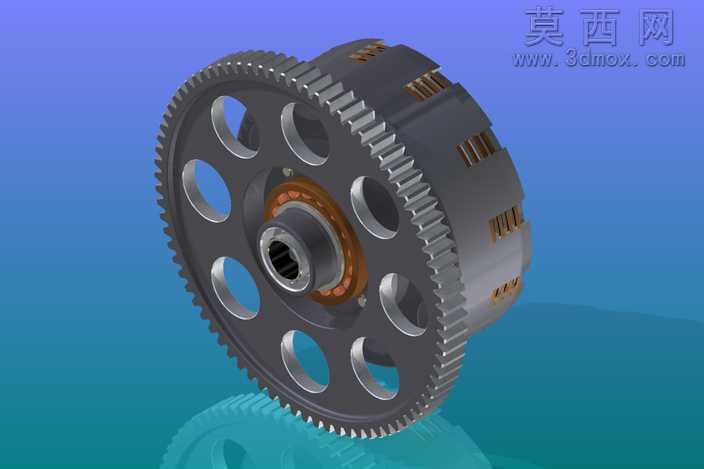

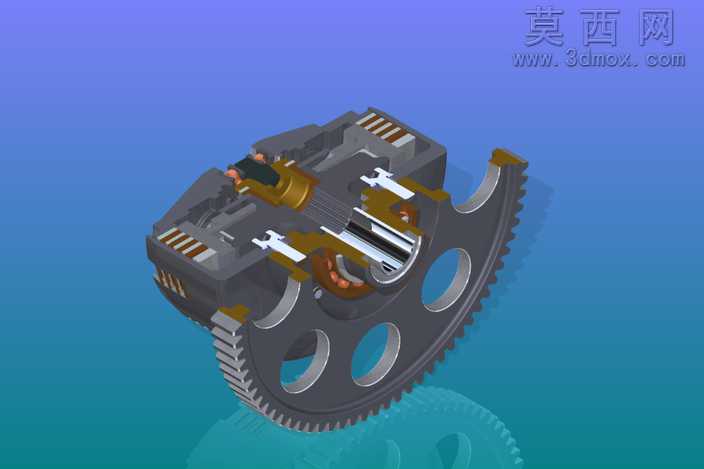

本作品为杜卡迪998摩托车配套离合器的三维设计成果，建模阶段依托参数化三维设计软件完成全零部件的独立构建与整体装配，完整还原了该款高性能摩托车湿式多片离合器的全部结构细节。建模过程中首先对离合器的核心功能部件进行拆分设计：外层带镂空减重孔的从动齿轮采用渐开线齿形精准绘制，严格匹配摩托车传动系统的啮合参数，齿面的倒角、齿根的过渡圆角均按照实际加工工艺要求做了细节处理，避免模型出现尖锐棱角不符合生产实际的问题。中部的离合器压盘部分，均匀分布的六组弹簧安装座做了同轴度约束，每一组安装孔的位置度、沉孔深度都经过参数校准，保证压盘工作时受力均匀，不会出现偏磨问题；压盘表面的散热槽结构按照实际散热需求做了等距阵列，槽体的深度、宽度参数均参考原厂离合器的散热性能要求设定。摩擦片组部分分别构建了主动摩擦片与从动钢片的独立模型，摩擦片表面的耐磨层纹理、钢片的平面度特征都做了可视化呈现，同时还原了摩擦片组与中心花键毂的配合结构，花键的齿形参数完全匹配杜卡迪998的主轴连接尺寸。渲染阶段采用金属材质分层处理：从动齿轮与压盘采用铸铝材质搭配哑光金属质感，还原原厂部件的压铸铝合金表面特征；摩擦片部分采用耐磨复合材料与钢材的材质区分，通过粗糙度、反光度的参数调整，清晰区分不同部件的材质属性；中心轴承部分采用抛光金属与橡胶密封件的材质对比，突出轴承的精密部件特征。设计过程中严格遵循摩托车离合器的工作逻辑，所有活动部件的装配约束都按照实际运动关系设置，可实现离合器接合、分离状态的运动模拟，配套的拆装动画完整演示了从外层齿轮到内部摩擦片、弹簧、花键毂的拆解顺序与装配流程，清晰展现了各部件的装配关系与定位逻辑。整套模型在结构设计上兼顾了性能还原与工艺合理性，所有零部件的壁厚、过渡圆角、安装孔位都符合摩托车零部件的设计规范，既可以作为摩托车传动系统的教学演示素材，也可为高性能摩托车离合器的改装设计提供结构参考。
