小型离心式鼓风通风设备三维结构

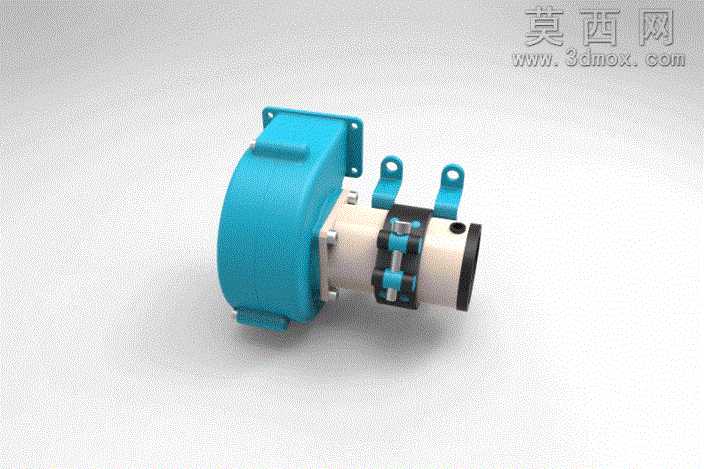

本作品为小型离心式鼓风设备的三维数字化模型，建模阶段采用自顶向下的设计思路，首先完成整体气动轮廓的草绘布局，确定蜗壳型线、叶轮直径、进出风口的核心尺寸比例，再逐步拆分各个功能部件完成细节建模。蜗壳部分采用钣金类建模逻辑，通过放样折弯、边线法兰等特征构建出流畅的螺旋扩压流道，壁厚均匀符合实际钣金加工的工艺要求，表面做了哑光喷塑的材质处理，呈现出工业设备常用的湖蓝色涂装质感，安装法兰与支脚的安装孔位完全按照通用安装标准设计，孔位间距、孔径尺寸都预留了实际装配的公差余量。中间传动连接部分，分别构建了联轴器、轴承座、密封端盖等独立零件，联轴器采用梅花弹性联轴器的结构，弹性块做了深蓝色橡胶材质的渲染，金属部件分别赋予了铸铝哑光、镀锌亮面的不同材质区分，清晰展现出传动环节的装配层次，轴承位的密封槽、挡圈槽等细节结构都完整还原，没有做过度的简化省略。动力连接端的机座部分做了两个对称的吊装安装耳，耳片上的安装孔做了沉头处理，符合实际安装时的螺栓沉头需求，进出风口的连接端面做了止口结构，方便外接通风管路时的定位密封。渲染阶段采用工作室柔光环境，通过多角度的补光消除模型表面的生硬阴影，清晰展现各个部件的轮廓边界与材质差异，不同材质的粗糙度、反射率参数都经过反复调试，金属部件的轻微反光、橡胶部件的哑光质感、喷塑壳体的细腻颗粒感都得到了准确呈现。整体模型的装配关系完全按照实际设备的装配逻辑搭建，各个零件之间没有干涉问题，可直接用于装配教学、结构演示、二次改型设计等场景，完整还原了小型离心风机从蜗壳导流、叶轮做功到传动连接、安装固定的全结构细节，能够直观展现离心式通风设备的工作原理与结构组成。
