避雷器双端面塞子自动输送装配机构

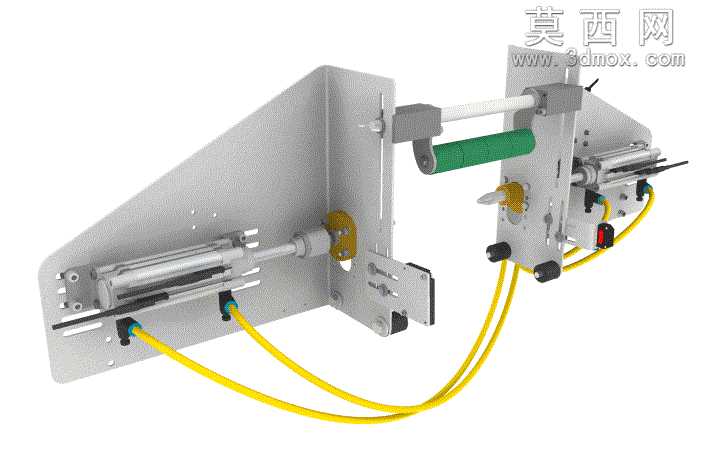

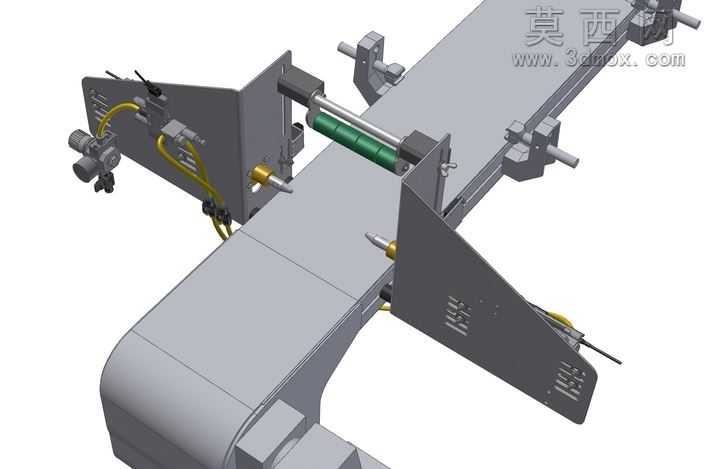

本作品为避雷器双端面塞子装配工序配套的自动化输送作业机构，采用三维参数化建模完成全结构设计，建模过程中对每一处装配公差、部件干涉情况做了完整校验，确保各运动部件的行程空间无冲突，可直接用于后续的工程出图与实物加工指导。模型整体以L型安装立板作为承载基体，立板表面做了轻量化减重孔设计，同时预留了多组标准安装孔位，可适配不同规格生产线的架体安装需求。机构左侧配置了标准直线气动滑台，滑台的执行端通过定制连接块与塞子夹持治具相连，夹持治具采用弹性夹片结构，可稳定适配对应规格塞子的外形，避免输送过程中塞子脱落、移位；滑台侧方设置了硬限位缓冲组件，可在滑台运行至行程端点时吸收冲击，降低机构运行的振动与噪音。机构右侧集成了避雷器工件定位模组，模组上设置了带绿色防滑护套的工件承托辊，可对圆柱形避雷器工件做稳定承托，定位模组上还配置了多组气动顶紧销，可在塞子压装前将工件牢牢固定，避免装配过程中工件窜动影响装配精度。气路部分采用明黄色气动软管完成全回路布设，所有气管的走向都做了规整固定，沿立板边缘排布并预留了足够的弯曲余量，避免机构运动过程中气管被拉扯、磨损，气管与气缸、电磁阀的连接端都配置了标准快插接头，方便后期的维护与部件更换。渲染阶段对不同部件做了差异化材质赋值：金属结构件采用哑光喷塑铝合金材质，还原工业设备的真实金属质感；气动软管采用半透明哑光橡胶材质，表现软管的柔韧特性；防滑护套采用磨砂绿色橡塑材质，突出防滑部件的触感差异；气缸活塞杆采用抛光金属材质，体现运动部件的加工精度。整体设计围绕避雷器双端面塞子的自动上料、输送、压装工序展开，通过气动元件的逻辑配合，可替代人工完成重复的塞子装配作业，有效提升避雷器生产环节的装配效率与装配一致性，降低人工操作的劳动强度与出错概率，建模过程中所有标准件都采用通用规格参数，方便设计人员根据实际生产需求快速调整行程、适配不同尺寸的避雷器工件。
