并联开关齿轮同步柜体结构设计

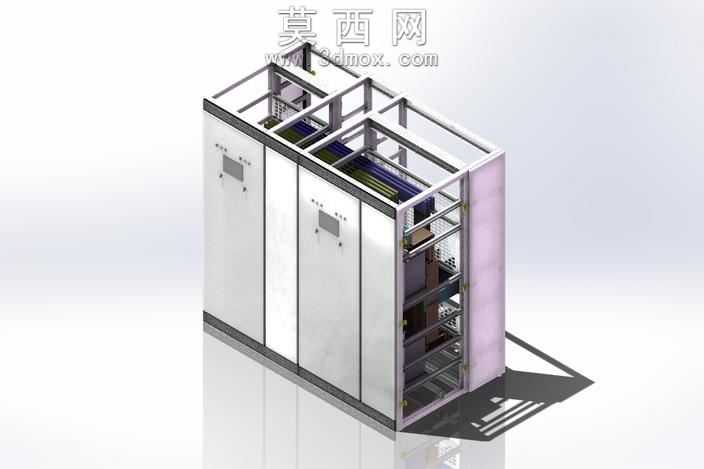

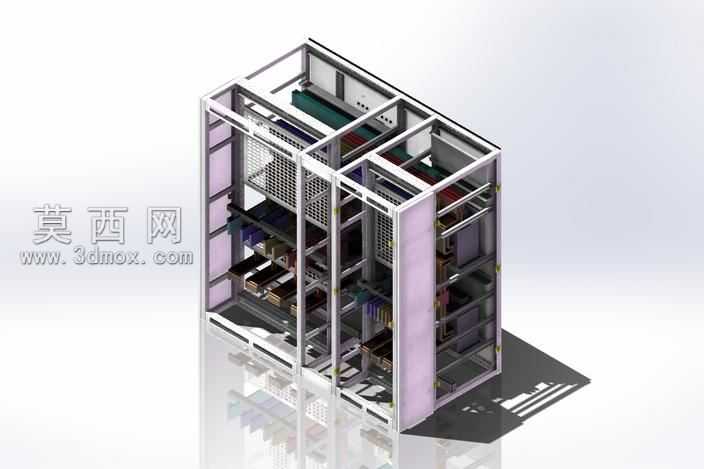

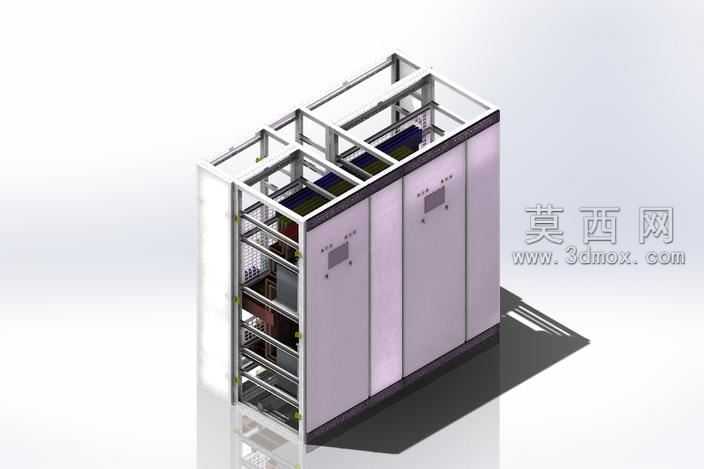

本作品采用三维参数化建模方式完成整体设计，首先依据并联开关齿轮的同步传动逻辑，搭建柜体的金属框架主体，建模过程中严格遵循钣金折弯、型材拼接的工艺规范，对每根方钢型材的搭接位置、安装孔位都做了精准的参数约束，确保框架整体的结构强度与装配公差符合电气柜体的行业标准。建模阶段先完成内部齿轮传动组件的装配布局，将并联开关的动触头同步联动结构与齿轮传动副做了运动仿真匹配，验证多组开关同步分合闸的动作一致性，避免出现传动卡滞、行程偏差的问题。材质渲染环节，柜体外部门板采用哑光冷轧钢板材质，调整金属粗糙度参数还原真实钣金的喷涂质感，框架部分赋予亮面金属型材材质，内部的绝缘隔板、传动齿轮分别对应工程塑料与合金材质的光影表现，半开的侧门做了半透明网孔材质处理，既可以展示内部结构，又还原了柜体防护门的真实形态。设计过程中充分考虑电气柜体的散热需求，在柜体顶部预留了通风散热的安装位，底部设计了线缆进出的密封结构，齿轮传动部分的安装基座做了加强筋设计，提升长期往复运动的结构稳定性。整体模型将机械传动结构与电气柜体外壳做了一体化整合，所有零部件都保留了可编辑的参数特征，方便后续根据实际使用需求调整柜体尺寸、齿轮模数、开关组数，渲染输出的效果图采用柔和的影棚光照，清晰呈现柜体的外观形态与内部结构布局，直观展现并联开关齿轮同步系统的集成设计方案。
