液压回转缸内部结构剖视三维设计

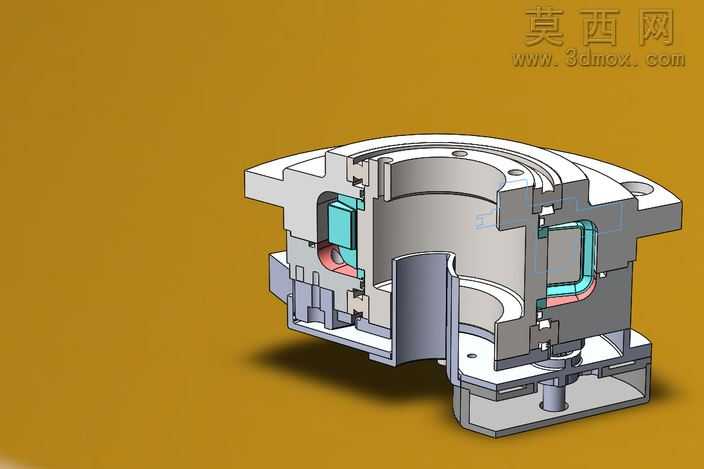

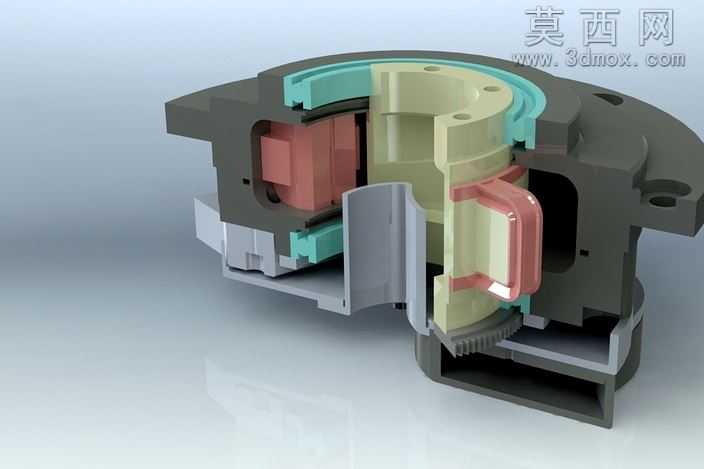

本作品为液压回转缸的剖视展示三维模型，建模阶段采用自顶向下的设计思路，先依据液压回转执行元件的工作原理搭建整体运动骨架，确定回转输出的行程范围、扭矩传递路径与各腔室的密封边界，再逐步拆分各个功能零件。建模过程中对缸体外壳、内部回转柱塞、密封隔套、端盖连接结构、底部齿轮传动副分别进行独立参数化建模，保证各零件间的装配间隙符合液压元件的设计公差要求，所有配合面均按照实际加工的装配基准设置约束，还原真实的装配逻辑。渲染阶段采用半透明与实体结合的剖视展示方案，将缸体外壳的部分结构做剖切移除处理，对内部不同功能的零件赋予差异化材质：承压缸体采用深灰色铸铁材质，设置细微的磨砂质感还原金属铸件的表面特征；内部回转运动件采用米黄色工程塑料与铜质金属搭配的材质方案，清晰区分运动部件与固定支撑结构；密封件采用青绿色橡胶材质，突出密封结构的安装位置；油路通道周边结构做色彩区分，直观展示压力油的作用区域。结构设计上还原了液压回转缸的核心工作逻辑，通过压力油推动内部带齿条结构的柱塞做直线运动，柱塞与输出端的齿轮啮合将直线运动转化为回转运动，实现角度输出，模型中完整呈现了进回油腔的分隔结构、动密封与静密封的安装槽位、零件间的定位止口、端盖的螺栓连接点位，同时对内部流道的走向做了可视化处理，能够清晰观察压力油进入缸体后推动执行件运动的完整路径。设计过程中充分考虑了液压元件的密封可靠性，所有密封位置的沟槽尺寸均参照液压密封件的标准规格设置，运动副之间预留了合理的配合间隙，避免运动干涉，同时兼顾了零件的加工工艺性，外壳结构的壁厚均匀，连接部位设置了加强筋提升承压能力，端盖与缸体的连接采用均匀分布的螺栓点位，保证装配后的密封压力均匀分布。整体模型通过剖视的展示方式，将原本封闭在缸体内部的运动结构、密封结构、传动结构完整呈现，既还原了液压回转缸的真实工作原理，也通过材质与色彩的区分让各部分结构的功能一目了然，可用于液压元件的原理演示、结构教学以及同类型产品的设计参考。
