桌面级多关节机械臂三维结构设计

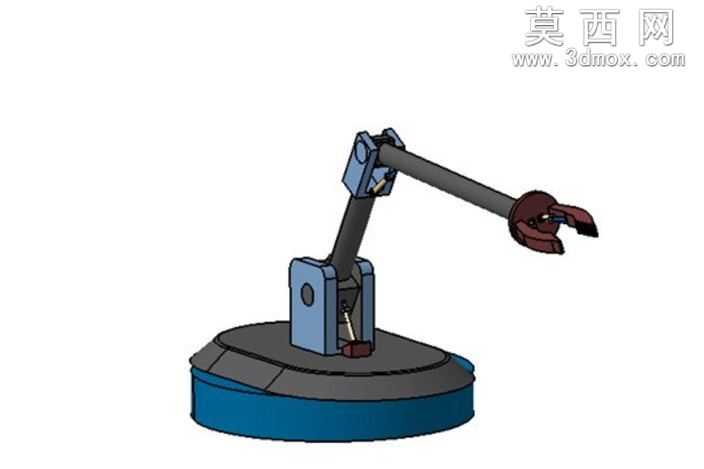

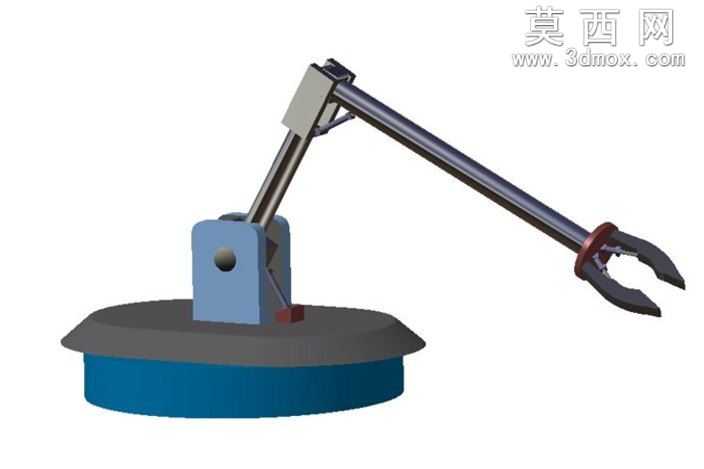

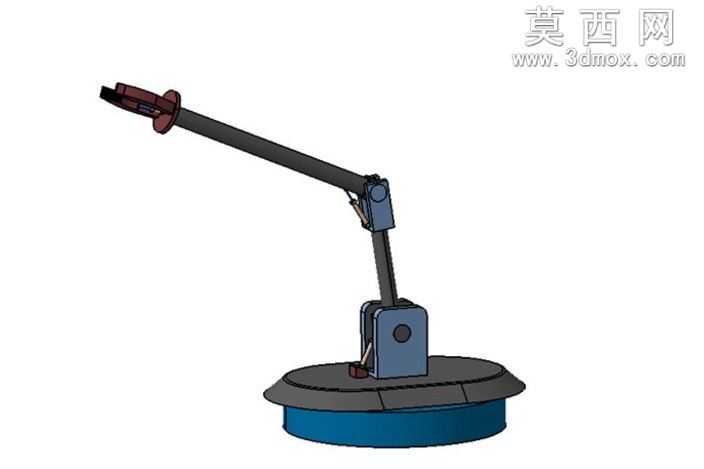

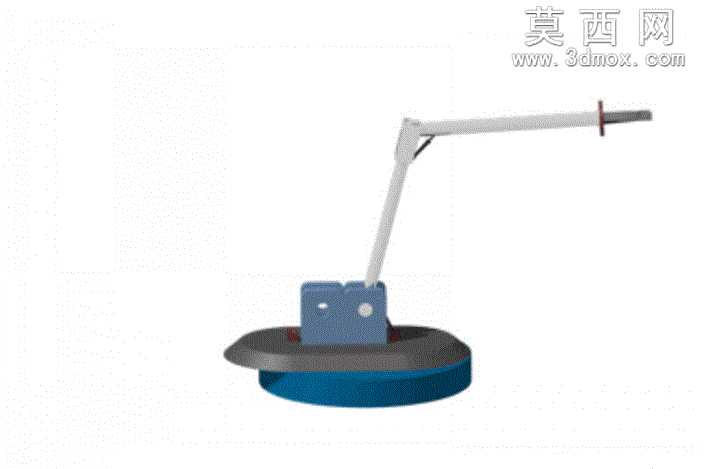

本作品为桌面级多关节机械臂的三维结构设计，整体采用CATIA V5完成全参数化建模流程，建模过程严格遵循机械设计的公差配合规范，对每一处连接结构都做了可装配性校验，确保各部件之间不存在干涉问题。从结构组成来看，模型分为底部基座、旋转支撑座、大臂构件、小臂构件、末端执行接口五个核心部分，底部基座采用圆盘式双层结构，下层为深蓝色防滑配重底座，上层为灰色旋转承载平台，能够为整台机械臂提供稳定的支撑，同时内置旋转关节的安装定位结构，可实现整臂360度水平方向旋转动作。基座上方的支撑座为一体式块状结构，设置有大臂连接的铰接孔位与定位凸台，表面预留了驱动元件的安装槽位，能够适配伺服电机的安装需求。大臂与小臂均采用轻量化的长条型臂杆结构，臂杆截面做了加强筋设计，在保证结构强度的同时尽可能降低臂身自重，减少关节驱动的负载，臂杆之间的铰接位置设置了轴孔配合结构，可实现俯仰方向的角度调节，能够覆盖常规桌面作业的运动范围。末端执行接口处设计有快换式连接结构，可适配夹爪、吸盘等不同类型的末端执行器，满足不同场景的作业需求。材质渲染方面，模型对不同部件做了差异化的材质赋予，底座部分采用哑光磨砂工程塑料材质，臂杆部分采用浅灰色哑光金属漆材质，铰接轴部分采用亮面金属材质，通过光影渲染清晰区分不同部件的材质属性，直观呈现机械臂的外观质感。设计思路上，该机械臂定位为小型教学演示与轻量作业场景，整体结构简洁易加工，关节运动逻辑清晰，既可以作为工业机器人教学的演示模型，也可作为小型自动化作业工位的执行机构原型，建模过程中对所有运动副都做了运动学仿真校验，确保各关节在极限运动角度下不会出现结构碰撞，整体运动流畅无卡滞，能够完整复现多关节机械臂的运动特性。
