立式聚乙烯户外储水供水水箱结构

　　做户外给排水配套项目的结构设计时，立式圆柱形储水容器是绕不开的选型品类，这类聚乙烯材质的立式水箱，核心适配场景集中在农村分散式供水储水、小型厂区生产备用水存储、园林灌溉集水、建筑施工临时供水、雨水回收系统末端储水这几类场景，相比传统钢制焊接储水罐，PE材质的一体化滚塑成型结构从根源上规避了焊缝锈蚀、内壁结垢污染的问题，在户外无遮挡安装场景下的长期运维成本要低很多。

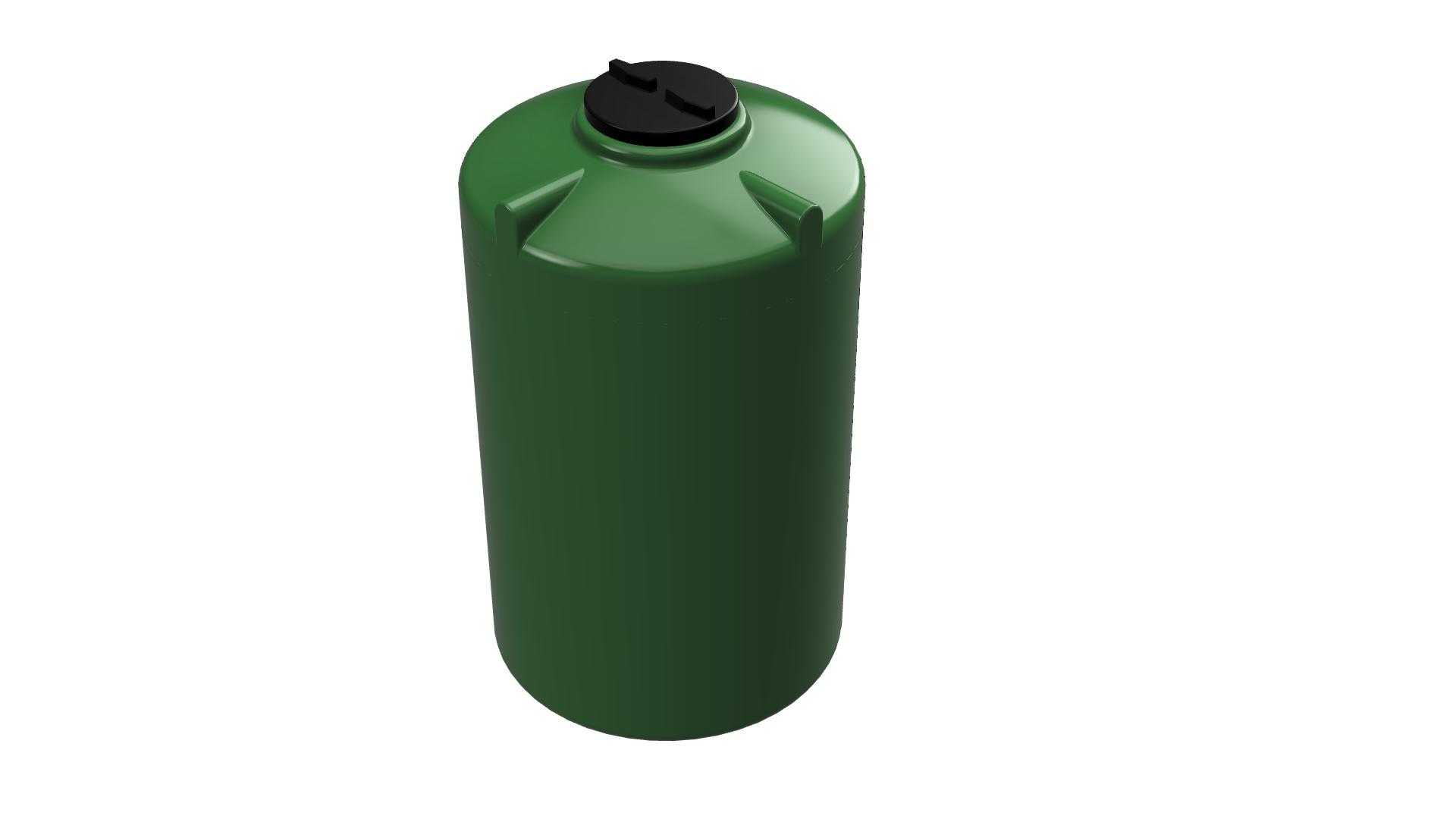

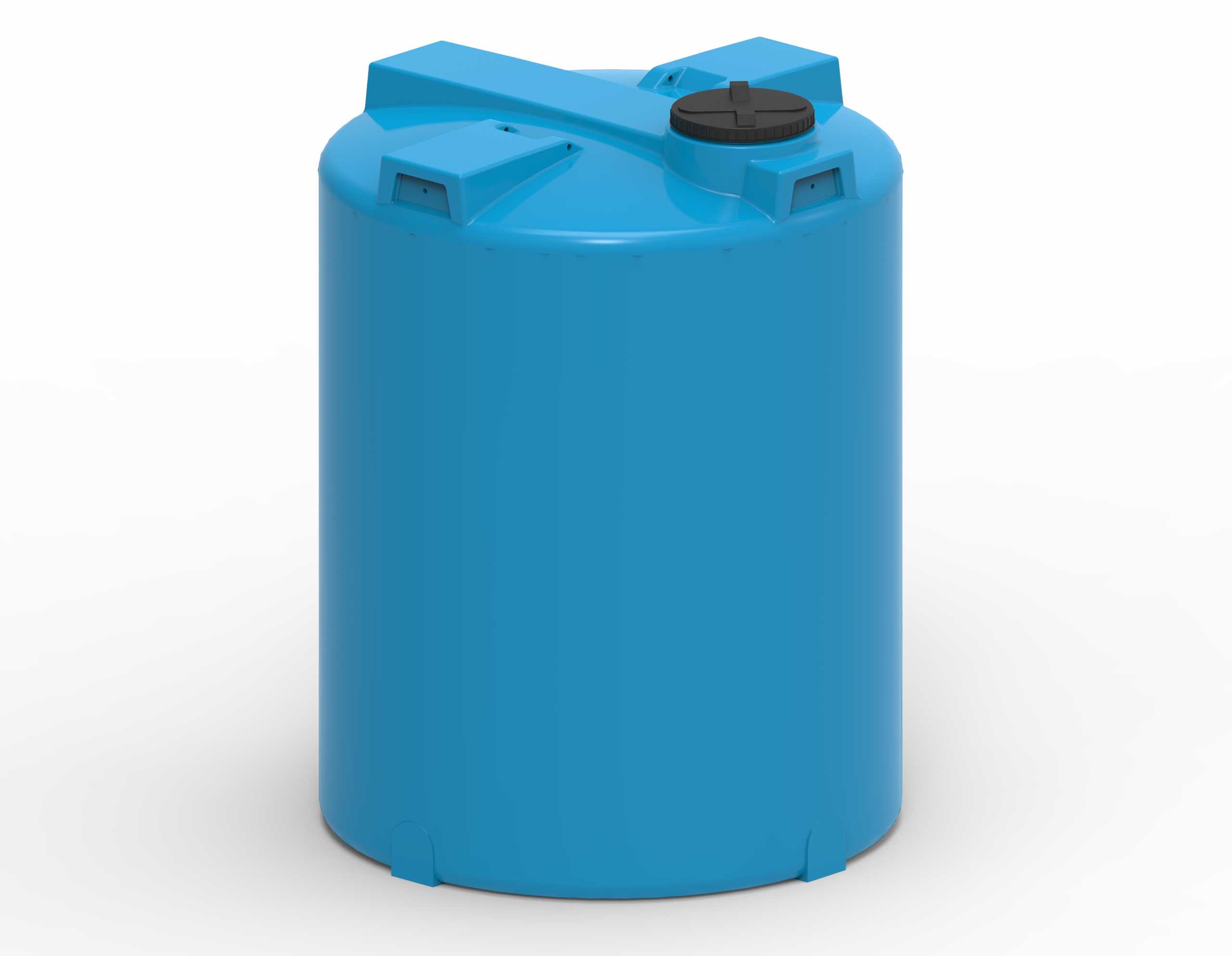

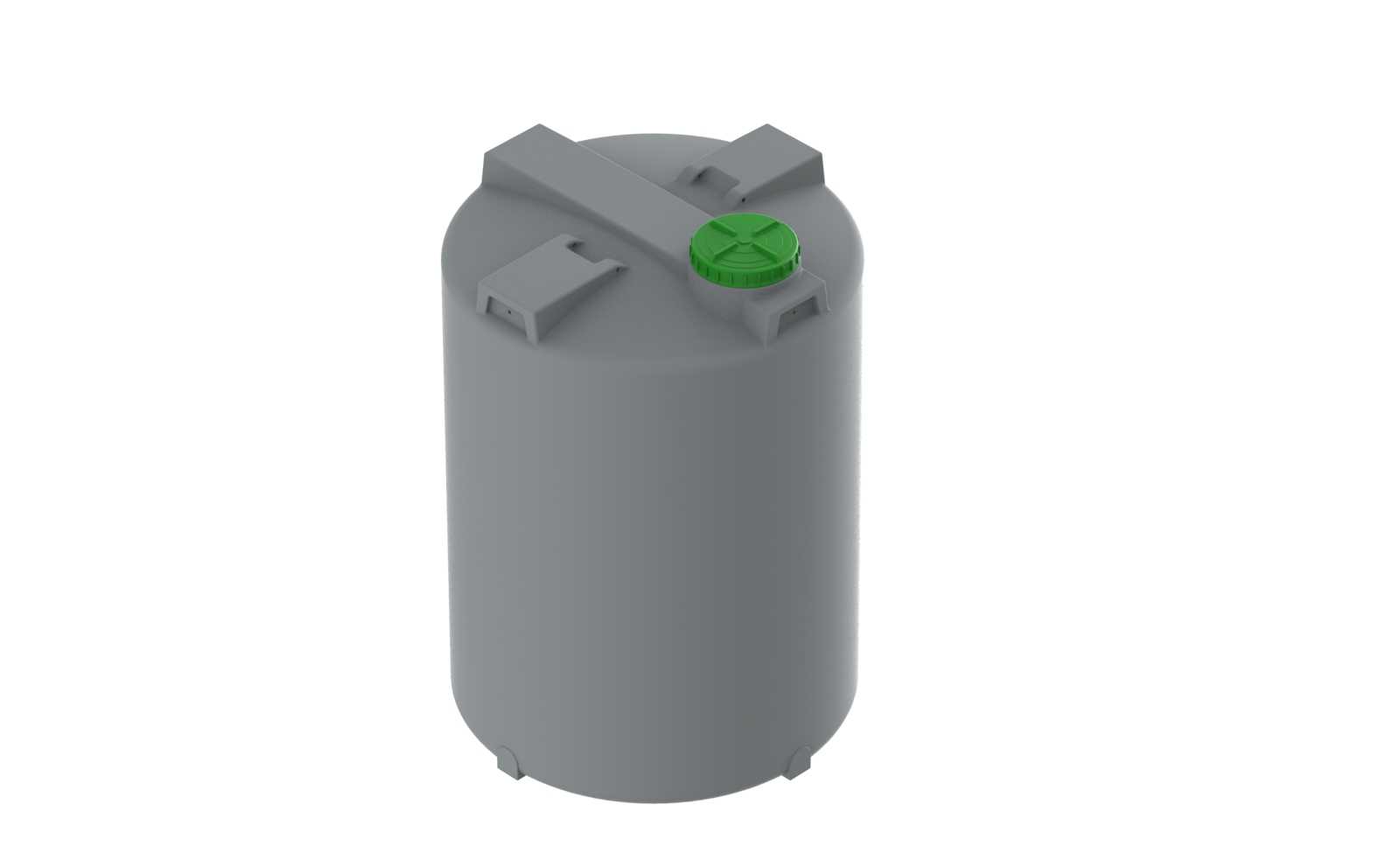

　　从结构设计逻辑来看，这款水箱采用垂直圆柱的主体形态，首先是考虑到户外放置的抗风载需求，圆柱截面在各个方向的风阻系数一致，不会出现矩形储罐迎风面风压集中的问题，同时圆柱形态的侧壁受力均匀，储水时内部静水压对罐壁的作用力沿环向均匀分布，不需要额外加设环形加强筋就能满足满水状态下的结构强度要求，滚塑工艺可以实现罐体一体成型，没有拼接缝隙，从生产端就降低了渗漏风险。罐体顶部的结构做了分区设计，中心位置设置带密封盖的注水口，密封盖采用旋压式结构，配合橡胶密封圈可以避免户外使用时落叶、灰尘、蚊虫进入罐内污染水质，同时顶部预留的几个凸台结构，是为了安装液位传感器、溢流管、进水管道接口时的安装定位，不需要后期在罐体上额外开孔破坏整体结构，凸台位置的壁厚做了局部加厚处理，攻丝或者装接头时不会出现开裂问题。

　　罐体底部的边缘做了外翻的支撑脚结构，不是平底直接接触地面，这部分设计是考虑到户外安装时地面难免有不平整的情况，几个均匀分布的支撑脚可以让罐体放置时保持垂直，避免满水状态下因为地面倾斜出现局部应力集中导致罐体变形，同时支撑脚抬高了罐体底部，避免地面的积水长期浸泡罐底，减缓材质老化速度，也方便后期清理罐底的排污口时预留操作空间。材质选用食品级聚乙烯，除了耐水腐蚀之外，还具备抗紫外线老化的性能，户外长期暴晒不会出现快速脆化的问题，材质本身的韧性较好，冬季低温环境下即使罐内水结冰出现体积膨胀，罐体可以通过微量的弹性变形抵消膨胀应力，不会像硬质玻璃钢或者钢制罐那样出现冻裂的问题。

　　尺寸覆盖范围从325L到15000L，选型时需要根据安装场地的边界条件核对参数，小容积款的直径在700mm左右，高度在1m上下，适合小型庭院、单体岗亭这类小用水量场景安装，15000L的大容积款直径接近2m，高度在3.5m左右，安装前需要做硬化的混凝土基础，基础平面的水平度误差要控制在5mm以内，避免罐体倾斜导致侧壁受力不均。安装时要注意，罐体周围要预留至少300mm的操作空间，方便后期对接管道、检修顶部的阀门和液位装置，进水管要从顶部接入，避免从侧壁低位接入时出现静水压反渗的问题，出水管根据使用需求可以在罐体下部距离底部100mm的位置开孔接出，这个高度可以避免罐底沉积的杂质进入供水管道，排污口设置在罐体最底部的中心位置，定期排污时可以将罐底的沉积物完全排出。

　　做三维建模时，这类滚塑件的建模要重点注意壁厚的均匀性，滚塑工艺的壁厚通常在5-8mm之间，转角位置要做足够大的圆角过渡，不能出现直角尖角结构，不然生产时原料无法均匀附着在模具内壁，会出现局部壁厚过薄的问题。顶部的密封盖和注水口的配合要留好装配间隙，旋合螺纹的公差要符合塑料件的配合标准，不能照搬金属螺纹的公差参数，不然低温环境下材质收缩会出现盖子拧不开或者密封不严的问题。支撑脚的位置要沿罐体底部环向均匀分布，数量根据罐体容积调整，小容积款4个支撑脚即可，大容积款需要增加到6-8个，保证每个支撑脚的承重均匀。这类水箱在实际项目应用中，还可以根据需求在罐体外部加装保温层，适配北方冬季户外使用的场景，保温层通常采用聚氨酯发泡材质，厚度在50mm左右，外部再包覆彩钢板防护，建模时要预留保温层的安装空间，罐体和外部防护层之间留好安装间隙。
