加油站用导电型油液捕集分离装置结构

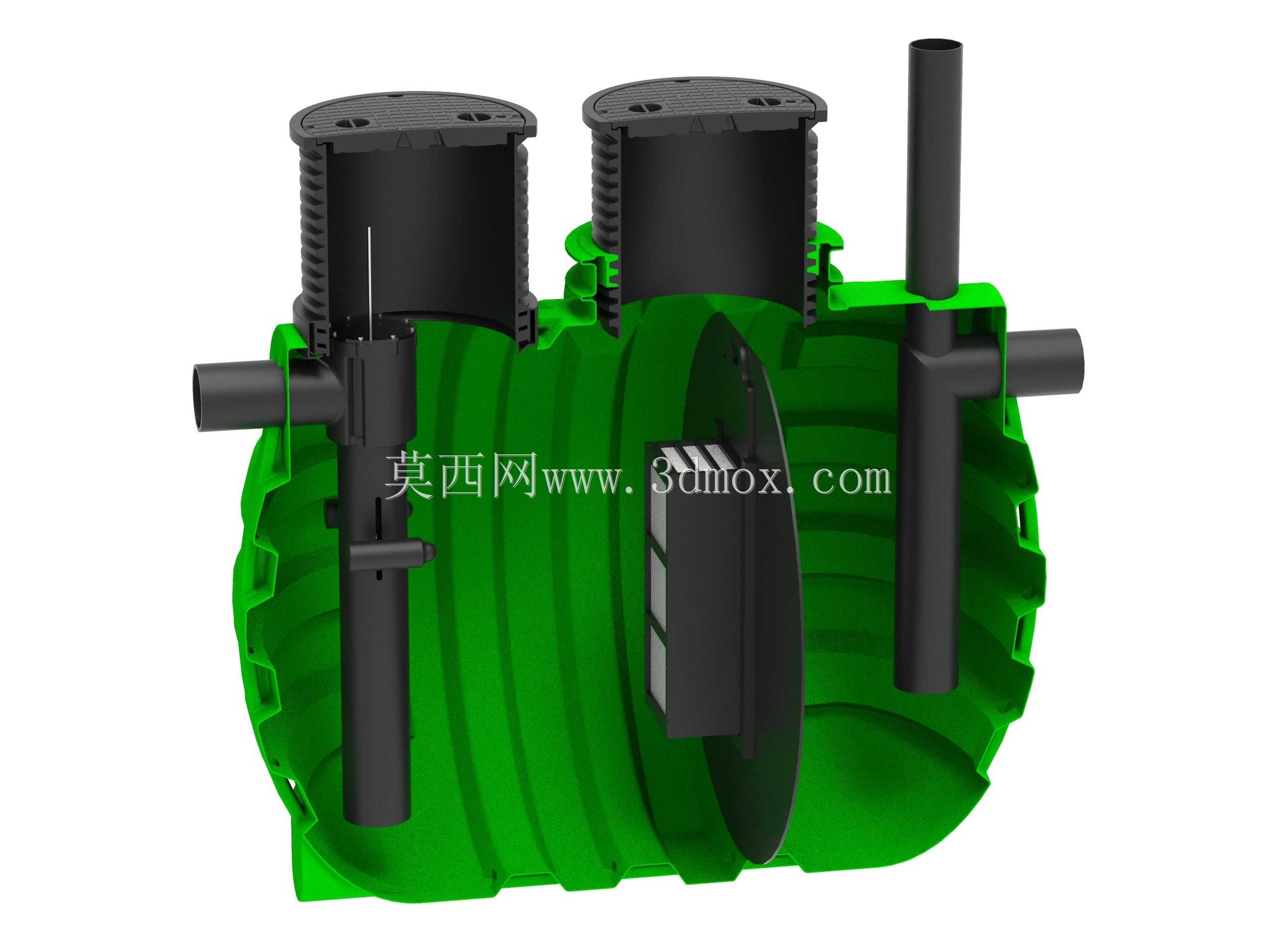

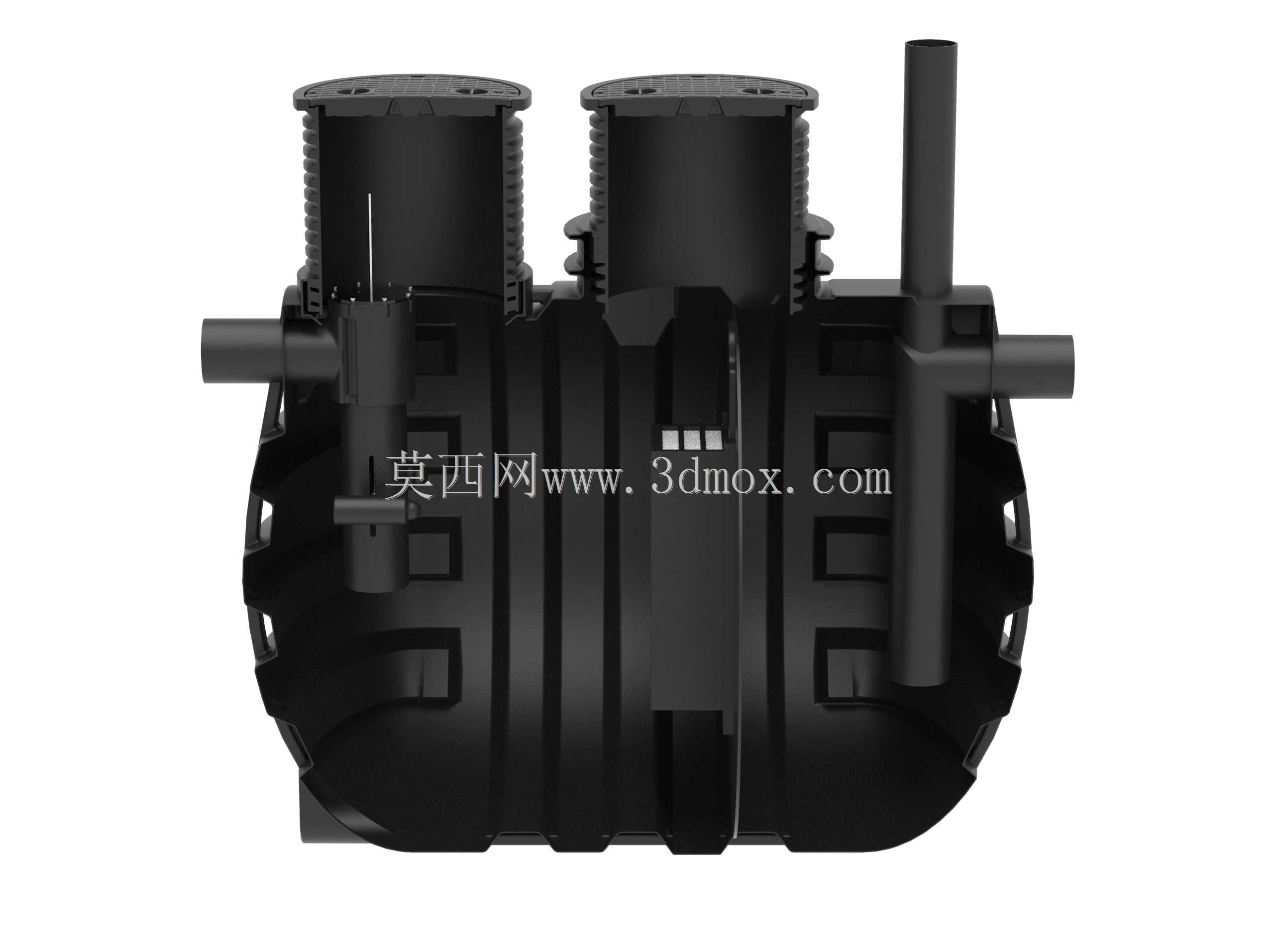

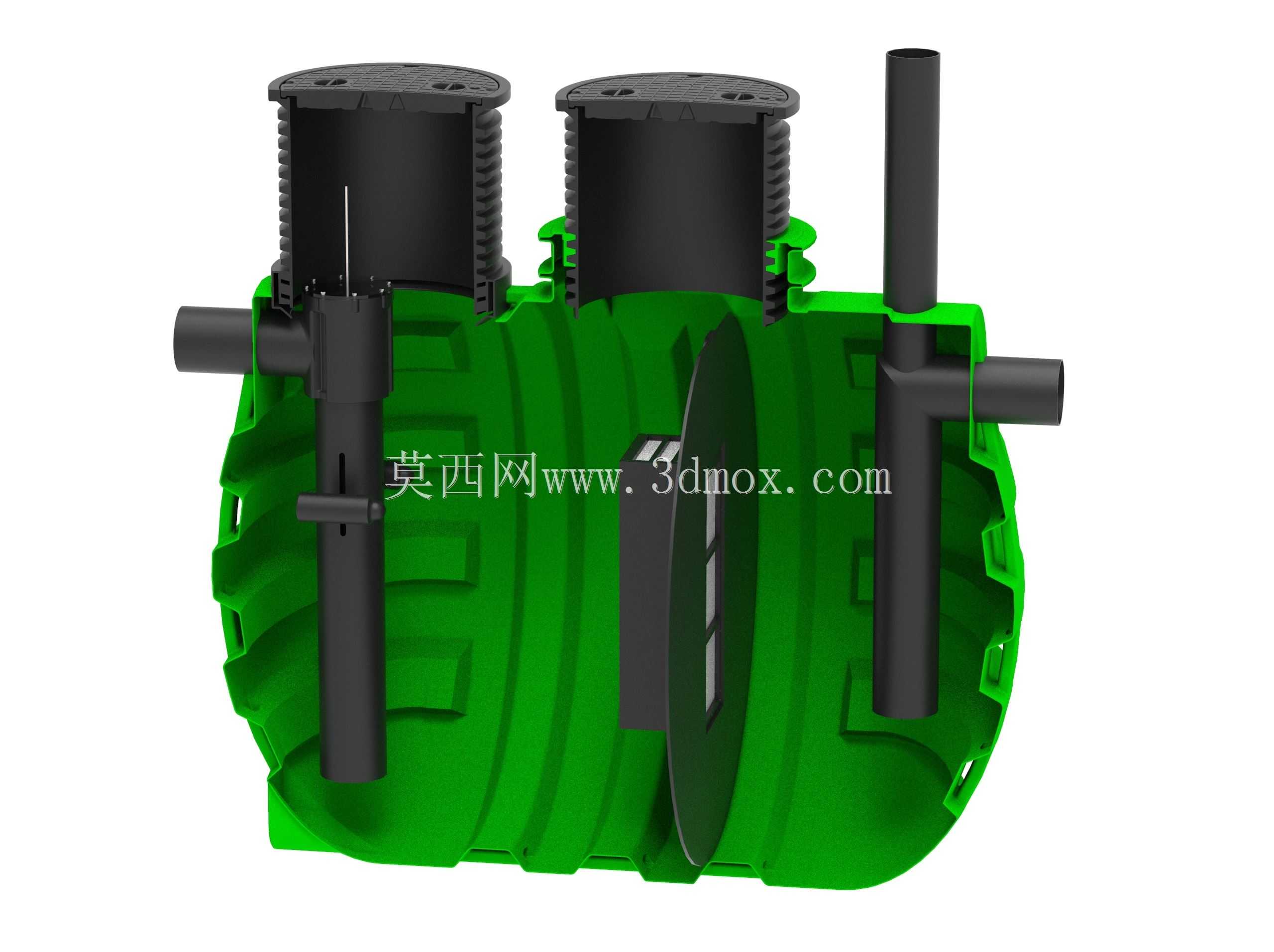

　　这款油液捕集分离装置主要面向加油站、燃料储存周转场站的含油废水处理场景，核心作用是拦截收集泄漏油品、分离轻质液体与污泥杂质，避免油类污染物直接排入排水管网造成环境风险。从结构设计来看，整体采用卧式埋地安装的壳体构型，主体为大容积弧形储液腔，上方设置两个带加强筋结构的检修口，日常运维时无需开挖取出整个设备，只需打开检修口即可将内置的聚结层过滤组件从隔室中拉出，大幅降低后期清洁更换滤芯的操作难度。设备的进出液接口分布在壳体两侧，接口采用标准法兰对接尺寸，可直接与场站的排水、输油管路匹配，安装时需注意壳体底部的找平基准，保证腔体内隔板的倾角符合沉降设计要求，避免污泥淤积在死角区域。

　　设备入口处集成了自动关闭机构，当腔体内收集的油位达到临界阈值时，浮控结构会自动截断入口通路，防止满溢泄漏，这一设计无需额外供电，纯机械结构触发可靠性更高，适配加油站这类防爆要求高的场景。腔体内设置的多道集成隔板，将整个容积分隔成沉降区、聚结分离区、取样区三个功能段，含油废水进入腔体后首先在沉降区降低流速，让密度较大的污泥杂质沉降到腔底，之后水流经过聚结层时，细小的油滴会在滤材表面聚结形成大油滴上浮到集油腔，经过分离的水体从出口端流出，取样点直接设置在出口管路位置，运维人员通过检修口就能直接操作取样，检测出水含油浓度，无需额外外接取样管路。

　　顶部的通气管接口用于平衡腔体内外气压，避免埋地安装时内部形成负压影响排水顺畅度，壳体外侧的加强筋结构沿弧形外壁均匀分布，既提升了壳体的承压能力，适配埋地安装时的土壤侧压力，也能在注塑成型时减少壳体变形，保证各接口的形位公差符合装配要求。整个设备的结构设计充分考虑了加油站场景的运维痛点，所有需要定期维护的组件都布置在检修口可触及的范围内，无需破坏地面铺装就能完成常规运维操作，聚结滤材的安装导轨采用快拆结构，更换时无需额外工具，单人即可完成操作，同时壳体采用导电材质制作，符合ATEX防爆认证的静电导除要求，避免油液流动产生的静电积聚引发安全风险。
