轻量化无核心增强发动机支架结构设计

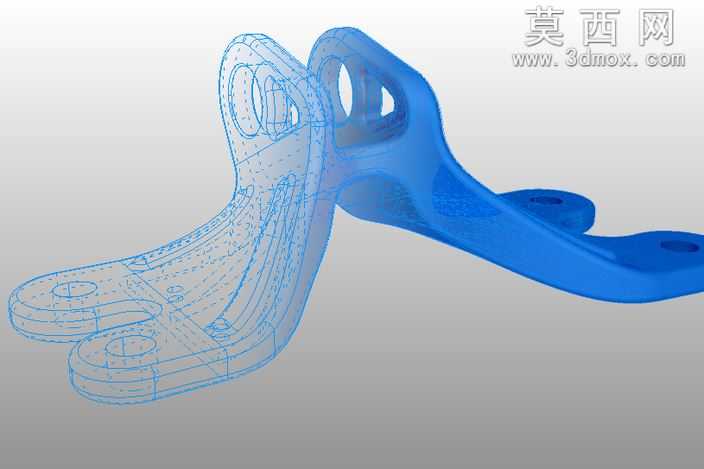

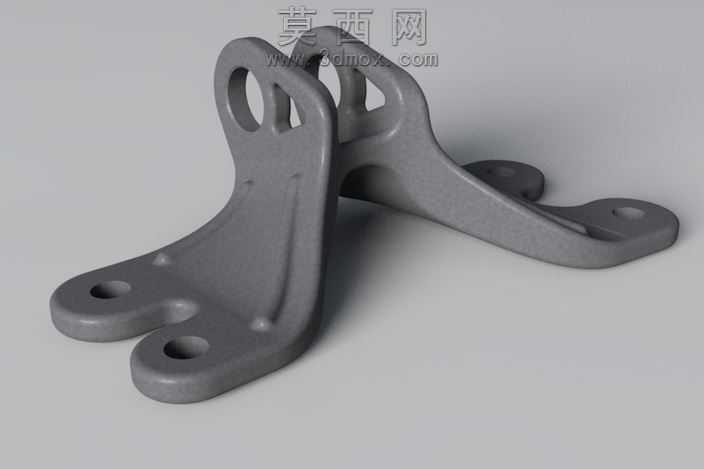

本模型为经过轻量化优化设计的发动机支架结构，在三维建模阶段首先完成基础安装接口、承载受力面的基准特征搭建，严格匹配发动机总成与车架侧的安装孔位坐标，保证装配对接的精度符合机械设计公差要求。建模过程中先通过实体拉伸构建支架的初始毛坯轮廓，再根据有限元受力分析的结果对非核心承载区域进行材料去除优化，最终实现77.4%的体积缩减，在满足结构强度要求的前提下大幅降低零件自重，适配整车轻量化的设计需求。材质渲染阶段选用铸钢类金属材质，调整表面粗糙度参数模拟铸造件的哑光磨砂质感，通过环境光遮蔽效果凸显支架的加强筋过渡圆角、安装孔位沉台、镂空减重槽的结构细节，多角度渲染图清晰呈现支架的双侧对称支撑臂结构、底部多组安装固定孔的分布形态，以及臂身位置的镂空开孔的轮廓走向。结构设计上，支架采用双侧分叉式支撑构型，主支撑臂通过大圆角过渡降低应力集中系数，臂身开设的异形镂空孔在不削弱核心承载路径的前提下最大化去除冗余材料，底部安装面设置多组同轴度精准的螺栓过孔，保证与对接部件的连接刚性，支撑臂顶端的连接位采用加厚凸台设计，强化与发动机侧连接点的抗剪切、抗振动性能。整体设计思路围绕承载需求与轻量化目标的平衡展开，在建模阶段同步完成结构受力的仿真校验，确保去除材料后的支架在发动机运行的振动、冲击载荷工况下仍具备足够的结构强度与疲劳寿命，所有过渡位置均设置工艺圆角，适配铸造加工的工艺要求，避免生产过程中出现应力开裂、充型不足等缺陷，模型的结构特征完整还原了优化后支架的所有细节，可直接用于后续的工程仿真、装配校验以及加工工艺编制环节。
