发动机安装固定托架结构三维设计

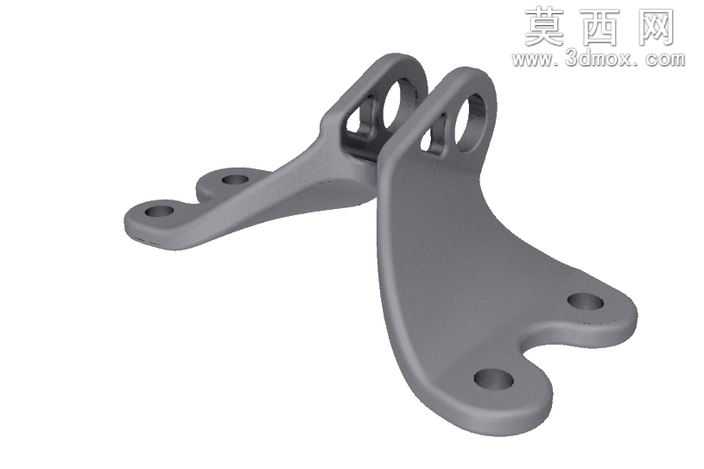

本作品为发动机配套安装固定托架的三维结构设计，建模阶段采用参数化特征建模逻辑，首先基于发动机安装点位的空间坐标、承载受力需求绘制基准草图，精准定位各安装孔的孔位间距、孔径尺寸与孔深参数，保证托架与发动机本体、安装基座的孔位完全匹配，避免装配干涉问题。建模过程中对托架的弯折支撑臂做了连续曲率过渡处理，既保证支撑臂的结构强度，也消除应力集中的结构隐患，主体承托板采用变厚度设计，在核心受力区域保留足够壁厚，非受力区域做合理减薄，在满足结构强度要求的前提下控制零件整体重量，实现轻量化设计目标。材质渲染阶段选用铸钢材质效果，还原金属零件哑光磨砂的表面质感，对安装孔内壁、零件棱边做细微倒角处理，还原真实机加工零件的工艺细节，渲染时采用柔和的侧方打光，清晰呈现托架的立体轮廓、弯折角度与各部位的结构层次，直观展示零件的空间形态。结构设计上采用双臂协同支撑构型，两个弯折支撑臂分别对应发动机的两个核心连接点位，底部承托板设置三个分布式安装孔，形成稳定的三角固定结构，可有效分散发动机运行过程中产生的振动载荷与冲击载荷，避免长期使用后出现连接松动、结构变形的问题。各安装孔均设计为沉孔结构，可容纳紧固件端头，保证装配后表面平整无凸起，不会与周边零部件产生剐蹭干涉。设计过程中充分考虑零件的加工工艺性，整体结构无复杂倒扣、无封闭内腔，可通过铸造后机加工的工艺实现批量生产，各弯折部位的圆角半径符合铸造工艺要求，避免出现铸造缺陷，安装孔的加工基准统一，可通过一次装夹完成所有孔位的加工，有效降低加工难度与生产成本。整体结构构型紧凑，空间占用体积小，适配狭小的发动机舱安装空间，支撑角度经过反复校核，可保证发动机安装后处于预设的工作倾角，满足动力系统的安装布局要求。
