浮筒活塞式斯特林发动机核心部件设计

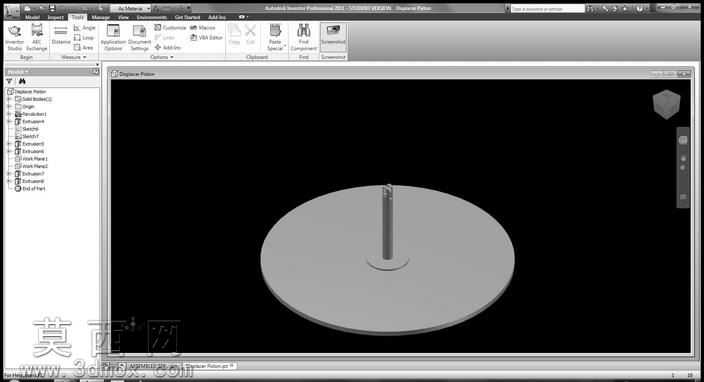

本作品为浮筒活塞斯特林发动机的核心组成部件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循斯特林循环的动力传递逻辑，对浮筒活塞的同轴度、配合间隙做了精准的参数约束。模型主体分为圆形基座与中心活塞杆两部分，圆形基座采用薄壁圆盘结构设计，建模时通过拉伸凸台命令生成基体，对边缘做了微小的倒角处理，既避免应力集中，也保证了与气缸配合的密封性；中心活塞杆与基座采用一体化同轴设计，通过同轴心、重合等装配约束保证二者的位置精度，活塞杆的直径、长度参数均按照斯特林发动机的排量要求做了匹配计算。材质配置上，基座部分默认赋予铝合金材质，模拟实际产品轻量化、导热性优良的特性，活塞杆部分赋予不锈钢材质，体现其耐磨、高强度的使用需求，建模过程中未添加冗余的装饰特征，所有结构均服务于动力转换功能。设计思路围绕斯特林发动机的外燃式工作原理展开，浮筒活塞作为置换活塞的核心结构，负责在气缸内完成工质的冷热端置换，因此建模时重点保证了圆盘端面的平面度、活塞杆与圆盘的垂直度，避免工作过程中出现卡滞、漏气等问题。模型保留了完整的参数化特征树，可根据不同的功率需求快速调整圆盘直径、活塞杆长度等核心参数，适配不同规格的斯特林发动机整机装配需求，整体结构简洁规整，无干涉特征，可直接导入装配环境完成整机虚拟装配，也可用于后续的运动仿真、热力学仿真分析，验证斯特林循环的工作效率与结构可靠性。
