柔性管道管径调节控制器结构设计

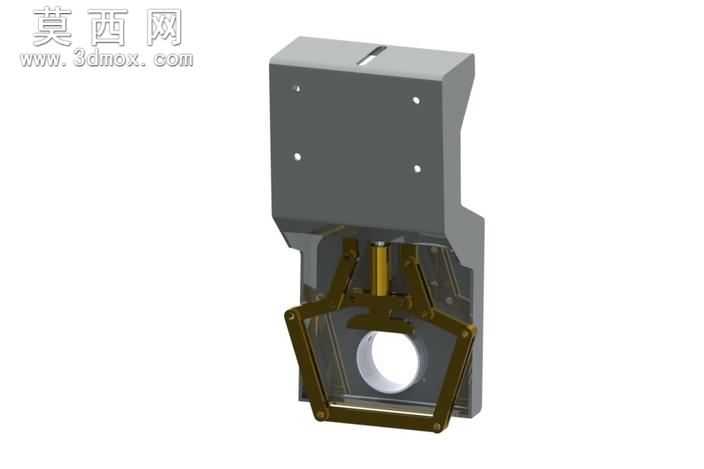

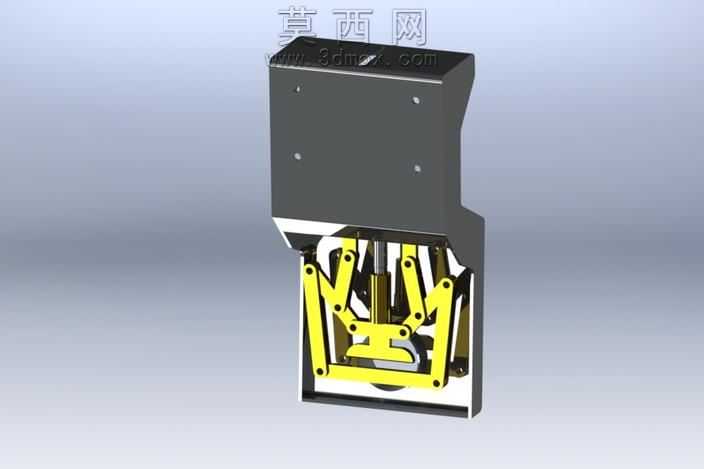

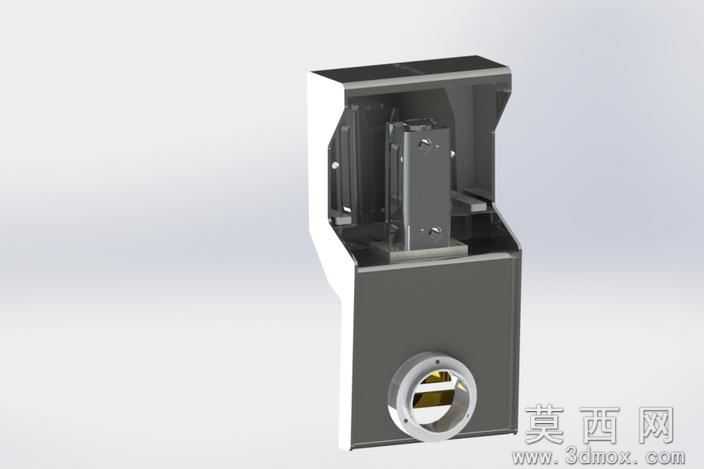

本作品为柔性管道管径调节控制器的三维建模设计，整体采用立式集成化结构布局，通过三维建模软件完成全参数化零件绘制与整机装配，所有零件尺寸均经过干涉校验，装配间隙控制在合理公差范围内。模型上部为方形安装基座，采用深灰色哑光金属材质渲染，基座表面预留四个对称分布的安装定位孔，可直接适配不同规格的管路安装工位，基座内部预留驱动组件安装腔，为内置的直线驱动单元提供封闭防护空间。下部执行端采用黄色工程塑料材质渲染的多组对称连杆机构，连杆之间通过铰接销轴连接，形成可同步收张的平行四边形联动结构，驱动端与中心升降压块刚性连接，当驱动单元带动压块上下位移时，多组连杆同步向内收拢或向外扩张，从而实现对套设在执行端外部的柔性管道的管径挤压调节，可精准控制柔性管道的通径大小，满足不同工况下的管路流量调节需求。建模过程中对所有铰接位置的转动行程进行了运动仿真验证，确保连杆在全行程范围内无卡滞、无结构干涉，各受力铰接点的结构强度经过受力分析优化，避免长期运行出现结构变形。渲染阶段采用工业级写实渲染参数，金属基座添加细微的磨砂质感与边缘倒角反光效果，黄色连杆添加塑料件的细微颗粒纹理，铰接销轴添加金属高光质感，整体光影效果柔和，清晰展现各部件的结构层次与装配关系。设计思路上采用模块化集成设计，将驱动单元、传动连杆、执行压块全部集成在单一安装基座内，无需额外搭建复杂的外部支撑结构，整体结构紧凑、安装便捷，可直接适配现有柔性管路的改造升级，无需对原有管路进行大规模改动，同时对称连杆结构保证了管径调节过程中管道受力均匀，避免单侧挤压导致的管道褶皱、密封失效等问题，可广泛应用于流体管路流量控制、软质管道夹紧调节等工业场景。
